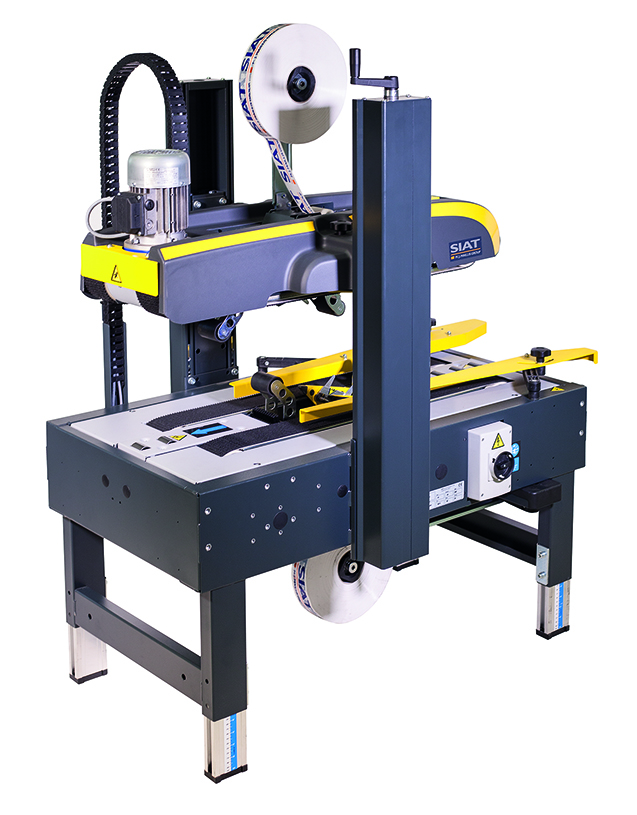

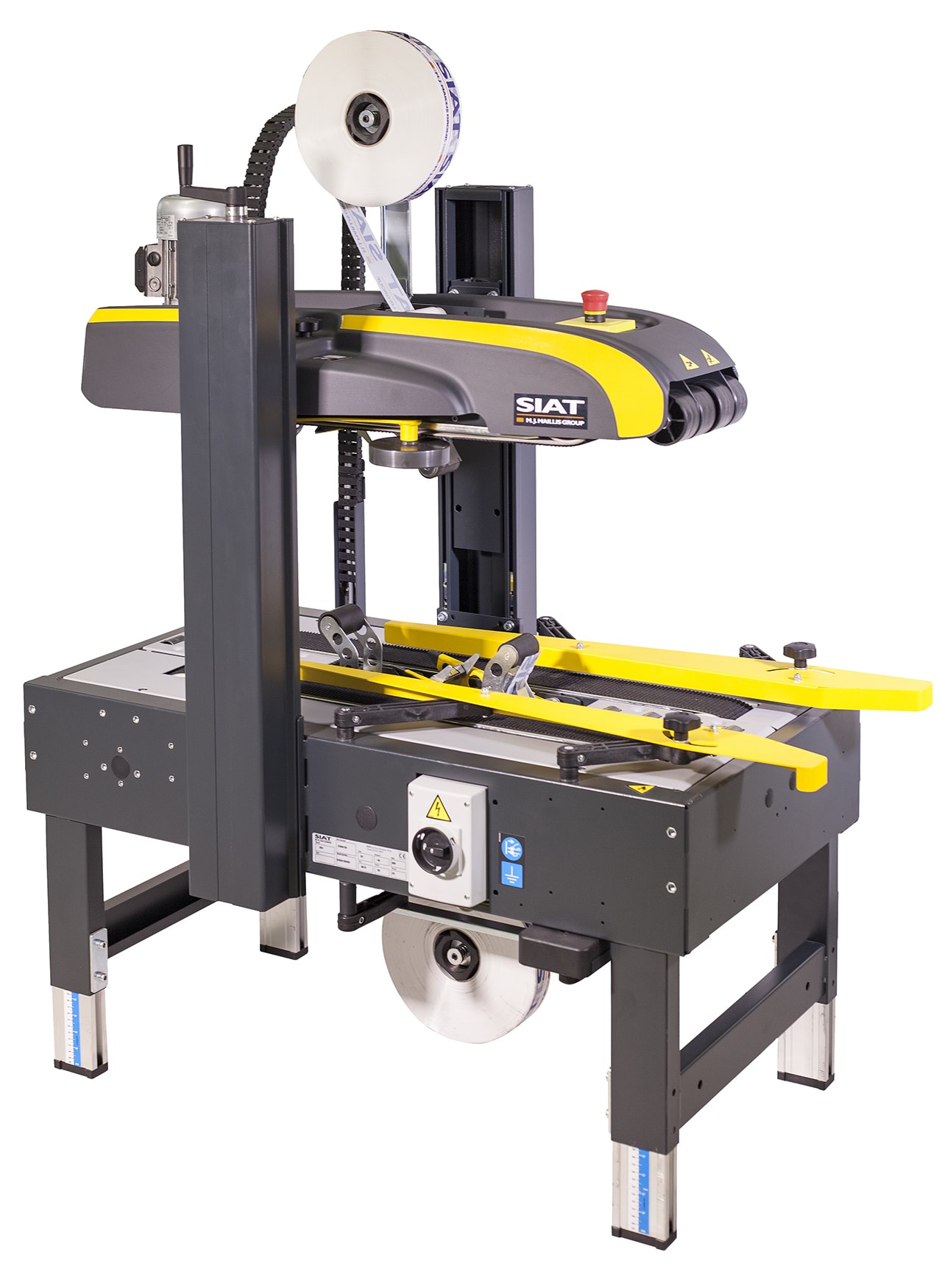

Zaklejarka do kartonów SIAT SK20 – górne i dolne pasy transportowe

Opis

Zaklejarka SIAT SK20 – górne i dolne pasy transportowe

Zaklejarka SIAT SK20 to półautomatyczna maszyna przeznaczona do zaklejania małych i średnich kartonów o jednakowych wymiarach. Urządzenie wykorzystuje dwa górne oraz dwa dolne pasy transportowe, dlatego karton jest stabilnie prowadzony przez całą strefę zaklejania. Dzięki temu maszyna może jednocześnie nakładać taśmę samoprzylepną na górną i dolną część opakowania.

SIAT SK20 została zaprojektowana przede wszystkim do procesów seryjnych, w których kolejne kartony mają taki sam format. Szerokość oraz wysokość maszyny są ustawiane ręcznie, a następnie kolejne opakowania mogą przechodzić przez urządzenie bez ponownego przezbrajania. W efekcie zaklejarka SIAT SK20 dobrze odpowiada produkcji, magazynom i stanowiskom pakowania, gdzie jeden format jest wykorzystywany przez dłuższą serię.

Standardowa prędkość pasów według strony konkretnego modelu wynosi 20 m/min. Ponadto producent podaje maksymalną wydajność do 20 kartonów na minutę, zależnie między innymi od długości opakowania, tempa operatora oraz jakości kartonu i taśmy.

Maszyna może współpracować z głowicami SIAT K11R dla taśmy 50 mm oraz K12R dla taśmy 75 mm. Dzięki temu konfigurację można dopasować do stosowanego materiału oraz wymiarów kartonów. Maksymalna szerokość i wysokość opakowania wynoszą 500 mm, natomiast długość nie ma określonego maksymalnego limitu w tabeli producenta.

Zaklejarka SIAT SK20 do kartonów o stałych wymiarach

Zaklejarka SIAT SK20 została przeznaczona do kartonów typu uniform size, czyli opakowań o jednakowym formacie w ramach jednej serii.

Przed rozpoczęciem pracy operator ustawia szerokość prowadnic oraz wysokość górnego zespołu. Następnie maszyna może obsługiwać kolejne kartony bez konieczności ponownej regulacji.

Dzięki temu SK20 szczególnie dobrze sprawdza się, gdy:

• jeden format jest pakowany przez dłuższy czas,
• produkcja odbywa się seriami,
• zmiana rozmiaru kartonu następuje stosunkowo rzadko,
• nie jest wymagane automatyczne rozpoznawanie każdego kolejnego opakowania,
• ważna jest prosta i szybka regulacja maszyny.

Ponadto ręczne ustawienie formatu ogranicza złożoność konstrukcji. W efekcie urządzenie stanowi praktyczne rozwiązanie dla procesów, które nie wymagają automatycznej regulacji typu random.

Górne i dolne pasy w zaklejarce SIAT SK20

Jedną z najważniejszych cech modelu są podwójne górne i dolne pasy transportowe.

Karton jest prowadzony jednocześnie od góry oraz od dołu. Dzięki temu pozycja opakowania może pozostać stabilna podczas przechodzenia przez obie jednostki zaklejające.

Każdy z układów wykorzystuje pasy o szerokości 75 mm. Ponadto boczne prowadnice są ustawiane ręcznie, dlatego karton może zostać wycentrowany przed rozpoczęciem seryjnej pracy.

W efekcie zaklejarka SIAT SK20 zapewnia kontrolowane prowadzenie opakowania przez całą strefę roboczą.

Cztery pasy transportowe

System transportowy składa się z:

• dwóch pasów górnych,
• dwóch pasów dolnych.

Dzięki temu siła prowadząca działa na karton z obu stron. Rozwiązanie może mieć szczególne znaczenie przy opakowaniach, które wymagają stabilnego kontaktu z napędem podczas zaklejania.

Ponadto pasy prowadzą karton ze stałą prędkością. W efekcie rezultat zaklejania jest mniej zależny od tego, z jaką prędkością operator ręcznie podał opakowanie.

Stałe prowadzenie wspiera również prawidłową pracę głowic zaklejających. Dlatego czteropasowy układ jest jednym z podstawowych elementów konstrukcyjnych SK20.

Jednoczesne zaklejanie góry i dołu kartonu

SIAT SK20 posiada dwie jednostki zaklejające.

Jedna aplikuje taśmę na górną linię zamknięcia kartonu, natomiast druga zabezpiecza jego dolną część. Dzięki temu oba połączenia mogą być wykonane podczas jednego przejścia przez maszynę.

Operator nie musi więc oddzielnie zaklejać góry i dołu za pomocą ręcznego dyspensera. Ponadto sposób prowadzenia taśmy jest powtarzalny dla kolejnych kartonów.

W efekcie proces może być szybszy oraz bardziej jednolity niż całkowicie ręczne zaklejanie opakowań.

Półautomatyczna zaklejarka SIAT SK20

SK20 należy do półautomatycznych zaklejarek kartonów.

Oznacza to, że operator nadal bierze udział w przygotowaniu opakowania. Przede wszystkim ręcznie składa górne klapy oraz podaje karton do maszyny.

Następnie pasy przejmują karton i prowadzą go przez sekcję roboczą. Dzięki temu samo nakładanie taśmy na górę i dół odbywa się automatycznie.

W efekcie rozwiązanie ogranicza liczbę powtarzalnych ruchów wykonywanych podczas ręcznego zaklejania, ale nie wymaga wdrażania w pełni automatycznego systemu zamykającego klapy.

Ręczna regulacja szerokości kartonu

Szerokość prowadnic jest ustawiana ręcznie.

Dzięki temu operator może dopasować maszynę do konkretnego formatu przed rozpoczęciem danej serii. Po ustawieniu szerokości kolejne kartony są prowadzone w tym samym położeniu.

Ponadto mechanizm regulacji został przygotowany z myślą o szybkim ustawieniu. W efekcie przejście na inny format nie wymaga skomplikowanego procesu przezbrajania.

Ręczna regulacja najlepiej sprawdza się jednak wtedy, gdy kartony nie zmieniają rozmiaru po każdej sztuce.

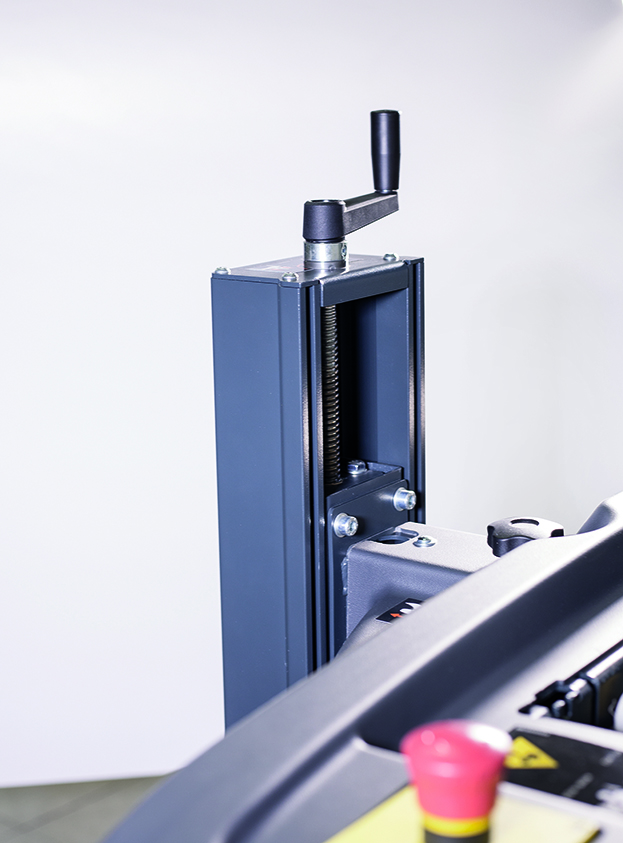

Ręczna regulacja wysokości

Wysokość górnego zespołu również jest dostosowywana ręcznie.

Operator ustawia go odpowiednio do wysokości aktualnego kartonu. Dzięki temu górne pasy mogą prawidłowo prowadzić opakowanie przez strefę zaklejania.

Ponadto po ustawieniu maszyny parametr pozostaje niezmieniony dla całej serii. W efekcie produkcja kolejnych kartonów tego samego formatu nie wymaga dodatkowej regulacji.

Szybkie przezbrojenie SIAT SK20

Producent podkreśla prosty sposób przygotowania maszyny do pracy.

Regulacja wysokości odbywa się za pomocą uchwytów, natomiast prowadnice boczne można ustawić do szerokości kartonu. Dzięki temu operator może szybko przygotować stanowisko do kolejnej partii.

Ponadto łatwy dostęp do jednostek zaklejających ułatwia wymianę rolki taśmy. W efekcie codzienne czynności operatorskie zostały ograniczone do prostych regulacji oraz uzupełniania materiału eksploatacyjnego.

Zaklejarka SIAT SK20 – wydajność do 20 kartonów/min

Producent podaje maksymalną wydajność:

do 20 kartonów na minutę.

Parametr został określony dla najkrótszego możliwego kartonu oraz odpowiednio zorganizowanego procesu. Dlatego rzeczywista liczba opakowań zależy od wielu czynników.

Znaczenie mają między innymi:

• długość kartonu,
• sposób podawania,
• tempo operatora,
• jakość tektury,
• jakość taśmy,
• częstotliwość zmian formatu.

Ponadto dłuższy karton potrzebuje więcej czasu na przejście przez sekcję roboczą. W efekcie rzeczywistą wydajność najlepiej określić dla formatu stosowanego w konkretnym zakładzie.

Prędkość pasów 20 m/min

Aktualna strona konkretnego modelu SK20 podaje prędkość transportu:

20 m/min.

Dzięki temu pasy sprawnie przesuwają opakowanie przez jednostki zaklejające. Ponadto stała prędkość pomaga zachować podobne warunki aplikacji taśmy przy kolejnych kartonach.

Karta techniczna rodziny SK20/SK27/SM2 ze statusem 01/2025 podaje natomiast 22 m/min. Dla podstawowej charakterystyki SK20 przyjmowana jest wartość 20 m/min przypisana bezpośrednio do aktualnej strony modelu.

W efekcie specyfikacja pozostaje zgodna z informacjami produktowymi SIAT dotyczącymi właśnie SK20.

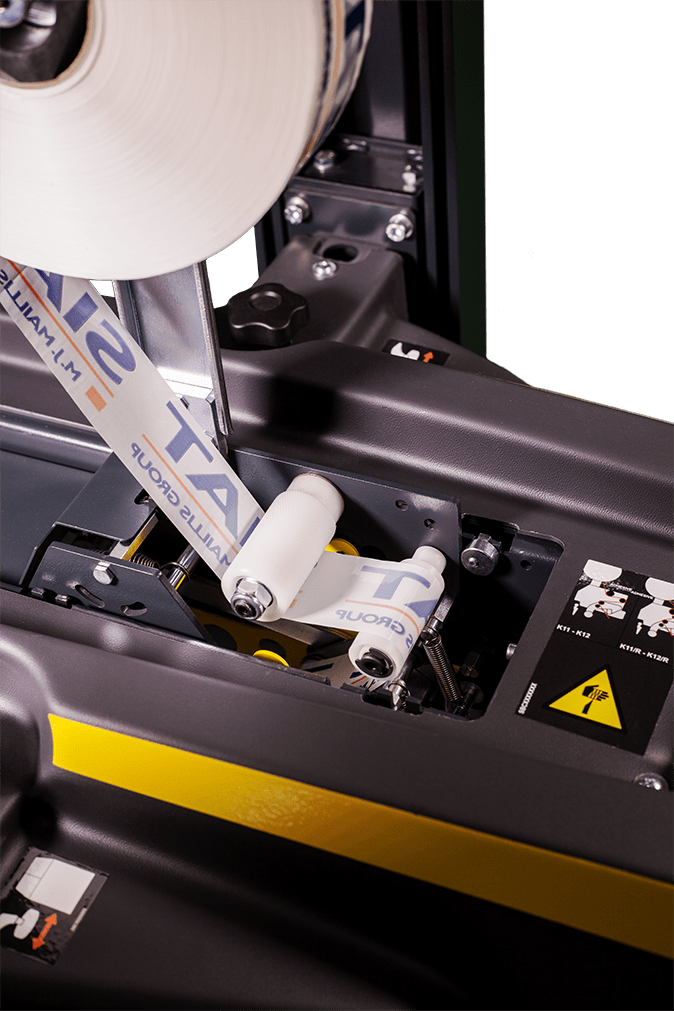

Głowica K11R do taśmy 50 mm

Zaklejarka SIAT SK20 może zostać wyposażona w jednostkę:

K11R – 50 mm.

Głowica jest przeznaczona do taśmy samoprzylepnej o szerokości 50 mm, czyli 2 cale.

Dzięki temu konfiguracja odpowiada bardzo popularnemu formatowi materiału stosowanego przy zamykaniu kartonów. Ponadto z K11 minimalna szerokość opakowania może wynosić 140 mm.

W efekcie głowica 50 mm jest szczególnie użyteczna przy mniejszych kartonach.

Głowica K12R do taśmy 75 mm

Alternatywnie dostępna jest jednostka:

K12R – 75 mm.

Dzięki temu maszyna może korzystać z szerszej taśmy 3″.

W tej konfiguracji minimalna szerokość kartonu wynosi 170 mm. Ponadto większa powierzchnia materiału może być przydatna przy określonych wymaganiach dotyczących zamknięcia opakowania.

W efekcie użytkownik może dobrać szerokość taśmy do rodzaju kartonu oraz standardu stosowanego w zakładzie.

Taśma 50 lub 75 mm

Zaklejarka SIAT SK20 obsługuje dwie podstawowe szerokości taśmy:

• 50 mm,
• 75 mm.

Dzięki temu jedno rozwiązanie konstrukcyjne może zostać skonfigurowane dla różnych standardów materiałowych.

Ponadto możliwość wyboru głowicy ułatwia dopasowanie maszyny do pozostałych stanowisk pakujących. W efekcie przedsiębiorstwo nie musi koniecznie wprowadzać nowej szerokości taśmy wyłącznie ze względu na zakup SK20.

Taśmy PVC, OPP, PET i papierowe

Aktualna karta techniczna wskazuje możliwość stosowania taśm wykonanych na bazie:

• PVC,
• OPP,
• PET,
• papieru.

Dzięki temu maszyna może współpracować z różnymi rodzajami materiałów samoprzylepnych.

Ponadto właściwy typ taśmy można dobrać do:

• rodzaju powierzchni kartonu,
• warunków magazynowania,
• temperatury,
• sposobu transportu,
• wymaganego poziomu zabezpieczenia.

W efekcie użytkownik nie jest ograniczony wyłącznie do jednego rodzaju materiału.

Maksymalna średnica rolki 410 mm

Maksymalna średnica rolki wynosi:

410 mm.

Dzięki temu jednostki zaklejające mogą korzystać z dużych rolek przemysłowych. Ponadto większa ilość materiału ogranicza częstotliwość wymian podczas seryjnej pracy.

W efekcie zaklejarka SIAT SK20 może pracować przez dłuższy czas pomiędzy kolejnymi uzupełnieniami taśmy.

Tuleja taśmy 76 mm

Średnica wewnętrzna tulei wynosi:

76 mm.

Dlatego podczas zakupu materiału należy uwzględnić nie tylko szerokość taśmy, ale również wymiar jej rdzenia.

Dzięki ustandaryzowanemu formatowi można korzystać z przemysłowych rolek przeznaczonych do maszynowego zaklejania kartonów.

Zakładka taśmy 30, 50 lub 70 mm

SIAT przewiduje trzy warianty długości zakładki:

• 30 mm,
• 50 mm,
• 70 mm.

Parametr określa długość taśmy zachodzącej na pionowe ściany kartonu.

Dzięki temu konfigurację można dostosować do wymiaru opakowania oraz wymagań dotyczących zamknięcia. Ponadto długość zakładki wpływa bezpośrednio na minimalną obsługiwaną wysokość kartonu.

W efekcie szczególnie przy niskich opakowaniach należy uwzględnić zarówno głowicę, jak i wybrany wariant zakładki.

Minimalne wymiary kartonu SIAT SK20

Najmniejsza długość kartonu wynosi:

150 mm.

Minimalna szerokość zależy od zastosowanej jednostki zaklejającej:

• 140 mm z K11,
• 170 mm z K12.

Natomiast minimalna wysokość zależy od długości zakładki:

• 90 mm przy zakładce 30 mm,
• 100 mm przy zakładce 50 mm,
• 120 mm przy zakładce 70 mm.

Dzięki temu rzeczywisty minimalny format można dopasować do konkretnej konfiguracji.

Ponadto strona modelu podkreśla, że przy kartonach o szerokości poniżej 205 mm wymagane mogą być opcjonalne górne prowadnice. W efekcie bardzo małe opakowania należy analizować szczególnie dokładnie.

Maksymalny karton SIAT SK20

Maksymalny format wynosi:

∞ × 500 × 500 mm
(długość × szerokość × wysokość).

Oznacza to, że maksymalna szerokość i wysokość wynoszą po 500 mm. Natomiast w specyfikacji producent nie określa maksymalnej długości kartonu.

Dzięki temu przez urządzenie mogą przechodzić również dłuższe opakowania, o ile są właściwie podparte.

Ponadto przy szczególnie długich kartonach warto zastosować dodatkowe transportery przed i za maszyną. W efekcie produkt zachowuje stabilność również poza strefą roboczą zaklejarki.

Maksymalna szerokość 500 mm

Zaklejarka SIAT SK20 może obsługiwać kartony o szerokości do:

500 mm.

Dzięki temu zakres odpowiada większości małych i średnich opakowań wykorzystywanych w typowych procesach pakowania.

Jeżeli regularnie występują kartony szersze niż 500 mm, producent oferuje większy model SK27. W efekcie można dobrać rozmiar zaklejarki do rzeczywistych wymagań bez stosowania przewymiarowanego urządzenia.

Maksymalna wysokość 500 mm

Maksymalna wysokość standardowego kartonu również wynosi:

500 mm.

Górny zespół należy ustawić ręcznie do konkretnej wysokości przed rozpoczęciem serii.

Dzięki temu kolejne kartony o jednakowych wymiarach mogą przechodzić przez maszynę bez dodatkowych zmian. Ponadto zakres 500 mm pokrywa wiele popularnych opakowań zbiorczych.

Kartony o masie 0,5–32 kg

Aktualna karta SIAT określa zakres masy kartonu na:

0,5–32 kg.

Dzięki temu SK20 może obsługiwać zarówno lekkie opakowania, jak i cięższe kartony zbiorcze.

Ponadto górne i dolne pasy zapewniają prowadzenie z dwóch stron. W efekcie maszyna może stabilnie transportować różne opakowania mieszczące się w dopuszczalnym zakresie.

Jednocześnie karton powinien posiadać odpowiednią sztywność. Dlatego bardzo zdeformowane lub źle wypełnione opakowania warto wcześniej przetestować.

Typy kartonów obsługiwane przez SIAT SK20

Dokumentacja wskazuje między innymi kartony:

• RSC,
• HSC,
• FEFCO 0200,
• FEFCO 0201.

Ponadto maszyna jest przeznaczona do tektury falistej typu:

• B,
• C,
• E.

Dzięki temu zaklejarka SIAT SK20 odpowiada wielu standardowym opakowaniom zbiorczym.

W efekcie może zostać zastosowana w bardzo różnych sektorach produkcji i logistyki.

Dwa silniki po 0,13 kW

Napęd maszyny wykorzystuje:

2 silniki o mocy 0,13 kW każdy.

Łączna moc zainstalowana wynosi:

0,26 kW.

Dzięki temu górne i dolne pasy mogą niezależnie realizować transport opakowania przez sekcję roboczą.

Ponadto stosunkowo niewielka moc wynika z charakteru procesu. Maszyna nie wykorzystuje zgrzewania ani systemów grzewczych, dlatego energia jest potrzebna głównie do napędu transporterów.

Zaklejarka SIAT SK20 bez pneumatyki

SK20 nie wymaga instalacji sprężonego powietrza.

Dzięki temu do stanowiska nie trzeba doprowadzać:

• przewodu pneumatycznego,
• regulatora ciśnienia,
• osobnego przyłącza sprężonego powietrza.

Ponadto brak pneumatyki upraszcza przygotowanie stanowiska.

W efekcie do standardowej pracy wystarcza odpowiednie zasilanie elektryczne oraz prawidłowo przygotowana przestrzeń wokół maszyny.

Zasilanie elektryczne SIAT SK20

Karta techniczna przewiduje między innymi:

• 380–415 V, 50 Hz, 3PH + N + PE,
• 220–240 V, 50 Hz, 1PH + N + PE.

Producent informuje również o możliwości zastosowania innych konfiguracji zasilania na zapytanie.

Dzięki temu wykonanie maszyny może zostać dopasowane do instalacji elektrycznej zakładu.

Jednocześnie przed przygotowaniem przyłącza należy zawsze sprawdzić specyfikację konkretnej zamówionej wersji.

Wysokość robocza 485–825 mm

Standardowa wysokość powierzchni roboczej wynosi:

485–825 mm.

Dzięki temu poziom transportu można dostosować do sąsiednich maszyn lub stanowiska operatora.

Ponadto regulowana wysokość pomaga zintegrować zaklejarkę z istniejącymi przenośnikami. W efekcie karton może przechodzić przez całą linię bez dużych różnic poziomu.

Opcjonalne koła

SK20 może zostać wyposażona w koła.

Po ich zastosowaniu zakres wysokości roboczej wynosi około:

585–925 mm.

Dzięki temu maszynę można łatwiej przestawiać podczas reorganizacji hali. Ponadto mobilność ułatwia dostęp podczas czyszczenia lub określonych czynności serwisowych.

W efekcie zaklejarka nie musi pozostawać na stałe w jednej lokalizacji.

Opcjonalne wyższe nogi

Producent przewiduje również wyższe nogi.

Po ich zastosowaniu wysokość robocza wynosi około:

685–1025 mm.

Dzięki temu urządzenie może zostać zintegrowane z transporterami pracującymi na wyższym poziomie.

Ponadto prawidłowe wyrównanie wysokości zmniejsza ryzyko zatrzymywania kartonów na przejściu pomiędzy urządzeniami. W efekcie przepływ całej linii może być bardziej płynny.

Wymiary zaklejarki SIAT SK20

Karta techniczna podaje wymiary:

1080 × 740 × 1260–1630 mm.

Zakres wysokości wynika z regulacji konstrukcji.

Dzięki tym wartościom można wcześniej określić minimalną przestrzeń instalacyjną. Ponadto należy pozostawić dodatkowe miejsce na operatora, kartony wejściowe, odbiór produktu oraz serwis.

W efekcie rzeczywiste stanowisko powinno być większe niż sam obrys maszyny.

Masa maszyny 140 kg

Masa SIAT SK20 wynosi około:

140 kg.

Dzięki stabilnej konstrukcji urządzenie zostało przygotowane do regularnej pracy przemysłowej.

Jednocześnie stosunkowo kompaktowa masa pozwala łatwiej zorganizować instalację niż w przypadku znacznie większych automatycznych systemów.

Ponadto opcjonalne koła mogą ułatwić późniejsze przemieszczanie urządzenia.

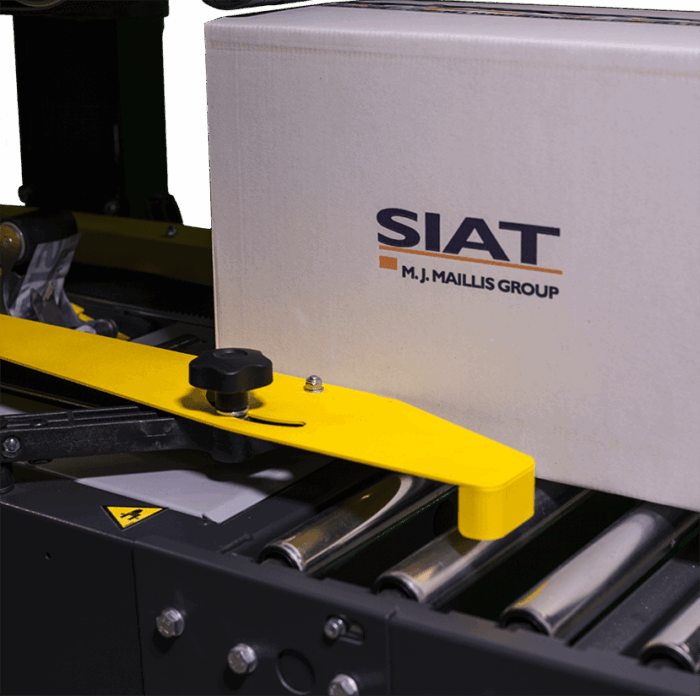

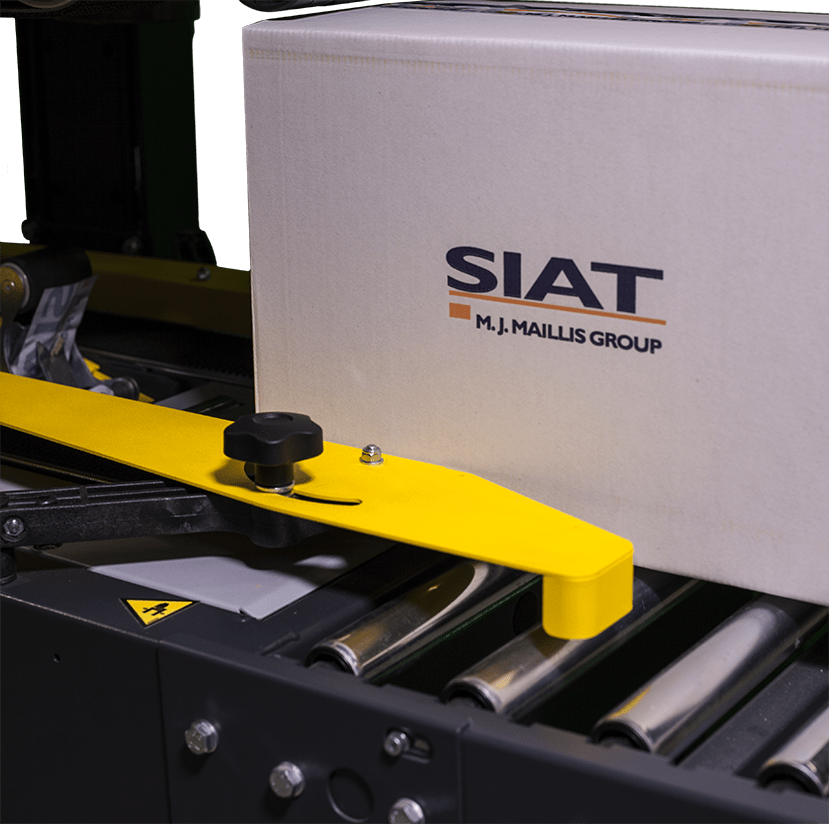

Ręcznie regulowane prowadnice boczne

Prowadnice boczne są ustawiane ręcznie do szerokości kartonu.

Dzięki temu kolejne opakowania mogą być prowadzone centralnie względem głowic zaklejających. Ponadto po ustawieniu prowadnic nie trzeba ich zmieniać podczas całej serii tego samego formatu.

W efekcie aplikacja taśmy może zachować powtarzalne położenie.

Górne prowadnice do wąskich kartonów

Przy bardzo wąskich opakowaniach producent przewiduje opcjonalne górne prowadnice rurowe.

Strona SIAT wskazuje, że przy szerokości poniżej 205 mm takie prowadzenie może być wymagane. Dzięki temu niewielki karton jest stabilizowany również od góry.

Ponadto dodatkowe prowadzenie ogranicza możliwość odchylenia opakowania podczas przejazdu.

W efekcie SK20 może zostać lepiej dostosowana do seryjnego zaklejania małych kartonów.

Szybka wymiana rolki taśmy

Jednostki zaklejające SIAT K zostały przygotowane do sprawnej wymiany rolki i przewlekania nowej taśmy.

Dzięki temu operator może szybciej uzupełnić materiał po jego zużyciu. Ponadto prosty dostęp do głowic ogranicza czas potrzebny na standardowe czynności eksploatacyjne.

W efekcie przerwa związana z wymianą materiału może być krótsza.

Opcjonalny tryb Energy Saving

Zaklejarka SIAT SK20 może zostać wyposażona w opcjonalny tryb oszczędzania energii.

Funkcja pozwala ograniczyć pracę napędów w czasie, gdy przez maszynę przez określony okres nie przechodzą kartony.

Dzięki temu silniki nie muszą działać bez potrzeby podczas dłuższej przerwy. Ponadto rozwiązanie jest szczególnie przydatne na stanowiskach z nieregularnym przepływem.

W efekcie zużycie energii w czasie przestojów może zostać ograniczone.

Opcjonalna wersja High Speed

Producent przewiduje również wariant High Speed.

W tej wersji możliwa jest wydajność:

do 30 kartonów/min.

Jest to jednak opcjonalna konfiguracja, a nie standardowa wydajność podstawowej zaklejarki SIAT SK20.

Dlatego dla wersji standardowej należy przyjmować wartość do 20 kartonów/min. W efekcie model High Speed warto rozważyć przede wszystkim przy procesach wymagających wyraźnie większej przepustowości.

Przenośnik rolkowy RG

Jako wyposażenie dodatkowe można zastosować przenośnik rolkowy RG.

Transporter może pracować przed lub za zaklejarką. Dzięki temu kartony są łatwiej doprowadzane do urządzenia i odbierane po zakończeniu procesu.

Ponadto dodatkowe podparcie jest korzystne przy dłuższych opakowaniach. W efekcie operator nie musi ręcznie podtrzymywać kartonu przed wejściem lub po wyjściu z maszyny.

Przenośniki GTL i GTR

SIAT przewiduje również rozsuwane przenośniki:

• GTL,
• GTR.

Dzięki regulowanej długości oraz elastycznej konstrukcji mogą zostać dopasowane do aktualnej organizacji stanowiska.

Ponadto takie transportery dobrze odpowiadają magazynom i strefom wysyłkowym, w których układ procesu może się zmieniać.

W efekcie SK20 może współpracować zarówno ze stałymi, jak i bardziej elastycznymi liniami transportowymi.

Bezpieczeństwo pracy SIAT SK20

Dokumentacja producenta wskazuje kilka elementów związanych z bezpieczną obsługą.

W konstrukcji przewidziano między innymi:

• ograniczenie punktów przytrzaśnięcia,
• przyciski zatrzymania awaryjnego,
• blokowany główny wyłącznik elektryczny,
• zgodność CE.

Dzięki temu podstawowe zabezpieczenia zostały uwzględnione w konstrukcji urządzenia.

Ponadto operator powinien zawsze korzystać z maszyny zgodnie z instrukcją i procedurami obowiązującymi w zakładzie.

Zaklejarka SIAT SK20 w logistyce

Logistyka jest jednym z sektorów wskazywanych przez producenta.

Jeżeli magazyn przygotowuje serie kartonów o jednakowym rozmiarze, SK20 może przejąć etap aplikowania taśmy. Dzięki temu operator nie musi ręcznie zaklejać góry i dołu każdego opakowania.

Ponadto przenośniki wejściowe i wyjściowe mogą ułatwić integrację z dalszym procesem.

W efekcie urządzenie może stanowić element bardziej uporządkowanego stanowiska przygotowania przesyłek.

Zaklejarka SIAT SK20 w e-commerce

SIAT wskazuje również e-commerce jako możliwy obszar zastosowania.

Model najlepiej sprawdzi się wtedy, gdy zamówienia są grupowane w serie kartonów o podobnym formacie. Dzięki temu maszyna może pracować przez dłuższy czas bez zmiany ręcznych ustawień.

Ponadto zakres do 500 × 500 mm odpowiada wielu standardowym przesyłkom.

W efekcie SK20 może być dobrym rozwiązaniem dla stanowisk, które nie wymagają automatycznej regulacji do każdego kolejnego losowego kartonu.

Zaklejarka SIAT SK20 w branży spożywczej

Food & Dairy znajduje się wśród sektorów wymienionych przez producenta dla rodziny rozwiązań SIAT.

W standardowych warunkach SK20 może zaklejać kartony zbiorcze przed magazynowaniem lub wysyłką.

Natomiast w środowisku o podwyższonej korozyjności producent wskazuje wariant SM2 wykonany ze stali nierdzewnej AISI 304. Dzięki temu można dobrać konstrukcję lepiej odpowiadającą warunkom zakładu.

W efekcie zastosowanie konkretnej wersji powinno zależeć nie tylko od wymiarów kartonów, ale również od środowiska pracy.

SK20 w branży farmaceutycznej

Zaklejarka może również pracować przy pakowaniu zbiorczym produktów farmaceutycznych.

Dzięki jednoczesnej aplikacji taśmy na górę i dół kartonu można ograniczyć ręczne czynności wykonywane przed wysyłką.

Ponadto możliwość korzystania z różnych materiałów taśmy pozwala dopasować rozwiązanie do standardów stosowanych w przedsiębiorstwie.

W efekcie SK20 może być elementem końcowego etapu procesu pakowania.

SK20 w sektorze produktów konsumenckich

Household, Consumer & Personal Care jest kolejnym sektorem wskazanym przez SIAT.

Produkty konsumenckie są często umieszczane w powtarzalnych kartonach zbiorczych. Dzięki temu ręcznie regulowana zaklejarka dobrze odpowiada seryjnemu przepływowi.

Ponadto wydajność do 20 kartonów/min pozwala wykorzystać urządzenie w procesach o regularnym tempie.

W efekcie maszyna może zastąpić ręczne zaklejanie przy większej liczbie opakowań.

SIAT SK20 w branży winiarskiej i napojowej

Wine & Spirits również znajduje się wśród zastosowań producenta.

Kartony zbiorcze z butelkami mogą być automatycznie prowadzone przez górne i dolne pasy, a taśma jest nakładana podczas jednego przejazdu.

Dzięki temu proces zamykania może być bardziej powtarzalny.

Jednocześnie należy dopasować parametry taśmy i kartonu do masy zawartości. W efekcie prawidłowo skonfigurowane stanowisko może wspierać regularne przygotowywanie opakowań do transportu.

Zaklejarka SIAT SK20 a model SR20

SK20 i SR20 obsługują podobny zakres maksymalnych wymiarów kartonu, ale różnią się sposobem regulacji.

Zaklejarka SIAT SK20 jest przeznaczona do serii opakowań o jednakowych wymiarach. Szerokość i wysokość są ustawiane ręcznie.

Natomiast SR20 automatycznie dopasowuje się do kolejnych kartonów o różnych wymiarach.

Dzięki temu SK20 szczególnie dobrze odpowiada produkcji seryjnej. Z kolei SR20 jest przeznaczona przede wszystkim do procesów random, w których rozmiar kolejnych kartonów często się zmienia.

Zaklejarka SIAT SK20 a model SK27

SK27 wykorzystuje podobną koncepcję półautomatycznego zaklejania kartonów o stałym formacie, ale został przeznaczony do większych opakowań.

SK20 obsługuje standardowo kartony do:

• 500 mm szerokości,
• 500 mm wysokości.

Natomiast SK27 zwiększa zakres do większych formatów.

Dzięki temu wybór modelu można oprzeć przede wszystkim na maksymalnych wymiarach kartonów. W efekcie nie trzeba stosować większej maszyny, jeśli wszystkie opakowania mieszczą się w zakresie SK20.

Dane techniczne zaklejarki SIAT SK20

Parametr	SIAT SK20
Typ urządzenia	półautomatyczna zaklejarka kartonów
Rodzaj kartonów	stały format / uniform
Regulacja formatu	ręczna
Zaklejanie	góra + dół
Pasy napędowe	2 górne + 2 dolne
Szerokość pasów	75 mm
Prędkość wg strony SK20	20 m/min
Prędkość wg karty 01/2025	22 m/min
Maksymalna wydajność	do 20 kartonów/min
Wersja High Speed	opcjonalnie do 30 kartonów/min
Głowica K11R / K11	50 mm
Głowica K12R / K12	75 mm
Obsługiwane taśmy	PVC / OPP / PET / papier
Maksymalna średnica rolki	410 mm
Średnica tulei	76 mm
Długość zakładki	30 / 50 / 70 mm
Minimalna długość kartonu	150 mm
Minimalna szerokość	140 mm z K11 / 170 mm z K12
Minimalna wysokość	90 / 100 / 120 mm zależnie od zakładki
Maksymalny karton	∞ × 500 × 500 mm
Masa kartonu	0,5–32 kg
Silniki	2 × 0,13 kW
Moc zainstalowana	0,26 kW
Pneumatyka	niewymagana
Standardowa wysokość robocza	485–825 mm
Wysokość z kołami	585–925 mm
Wysokość z wyższymi nogami	685–1025 mm
Wymiary maszyny	1080 × 740 × 1260–1630 mm
Masa maszyny	około 140 kg
Typy kartonów	RSC / HSC / FEFCO 0200 / 0201
Typy fali	B / C / E
Górne prowadnice rurowe	opcja
Energy Saving	opcja
Koła	opcja
Wyższe nogi	opcja
Przenośniki GTL/GTR	opcja
Przenośnik RG	opcja
Zgodność	CE

Gdzie sprawdzi się zaklejarka SIAT SK20?

Zaklejarka SIAT SK20 sprawdzi się przede wszystkim w przedsiębiorstwach, które regularnie pakują serie małych i średnich kartonów o jednakowych wymiarach.

Model może zostać wykorzystany między innymi w:

• produkcji seryjnej,
• magazynach,
• centrach logistycznych,
• e-commerce przy grupowaniu formatów,
• branży spożywczej,
• branży farmaceutycznej,
• sektorze produktów konsumenckich,
• produkcji napojów,
• strefach kompletacji,
• stanowiskach wysyłkowych.

Dzięki czterem pasom transportowym karton jest prowadzony jednocześnie od góry i od dołu. Ponadto dwie jednostki zaklejające aplikują taśmę na górne i dolne zamknięcie podczas jednego przejścia.

Ręczna regulacja formatu dobrze odpowiada seryjnemu sposobowi pracy. W efekcie nie trzeba stosować bardziej złożonego systemu automatycznego dopasowania, jeśli kolejne kartony mają takie same wymiary.

Co więcej, zaklejarka SIAT SK20 nie wymaga instalacji pneumatycznej. Dzięki temu przygotowanie stanowiska jest prostsze, a urządzenie można łatwo połączyć z przenośnikami wejściowymi i wyjściowymi.

Najważniejsze zalety zaklejarki SIAT SK20

• półautomatyczne zaklejanie kartonów,
• przeznaczenie do kartonów o stałym formacie,
• ręczna regulacja szerokości,
• ręczna regulacja wysokości,
• dwa górne pasy transportowe,
• dwa dolne pasy transportowe,
• pasy o szerokości 75 mm,
• stabilne prowadzenie kartonu,
• jednoczesne zaklejanie góry i dołu,
• prędkość 20 m/min według strony SK20,
• wydajność do 20 kartonów/min,
• opcjonalna wersja High Speed do 30 kartonów/min,
• możliwość zastosowania głowicy K11R 50 mm,
• możliwość zastosowania głowicy K12R 75 mm,
• obsługa taśm PVC,
• obsługa taśm OPP,
• obsługa taśm PET,
• obsługa taśm papierowych,
• rolki o średnicy do 410 mm,
• tuleja 76 mm,
• zakładka taśmy 30, 50 lub 70 mm,
• minimalna długość kartonu 150 mm,
• maksymalna szerokość kartonu 500 mm,
• maksymalna wysokość kartonu 500 mm,
• długość bez określonego maksymalnego limitu,
• kartony o masie od 0,5 do 32 kg,
• dwa silniki po 0,13 kW,
• moc zainstalowana 0,26 kW,
• brak konieczności stosowania sprężonego powietrza,
• wysokość robocza 485–825 mm,
• masa około 140 kg,
• kompaktowa konstrukcja,
• opcjonalne prowadnice do wąskich kartonów,
• opcjonalny tryb Energy Saving,
• opcjonalne koła,
• opcjonalne wyższe nogi,
• możliwość zastosowania przenośnika RG,
• możliwość zastosowania przenośników GTL i GTR,
• szybka wymiana rolki taśmy,
• zastosowanie w produkcji seryjnej,
• zastosowanie w logistyce,
• zastosowanie w e-commerce,
• zgodność CE.
