Zaklejarka do kartonów SIAT SR20 – auto dopasowanie do rozmiaru

Opis

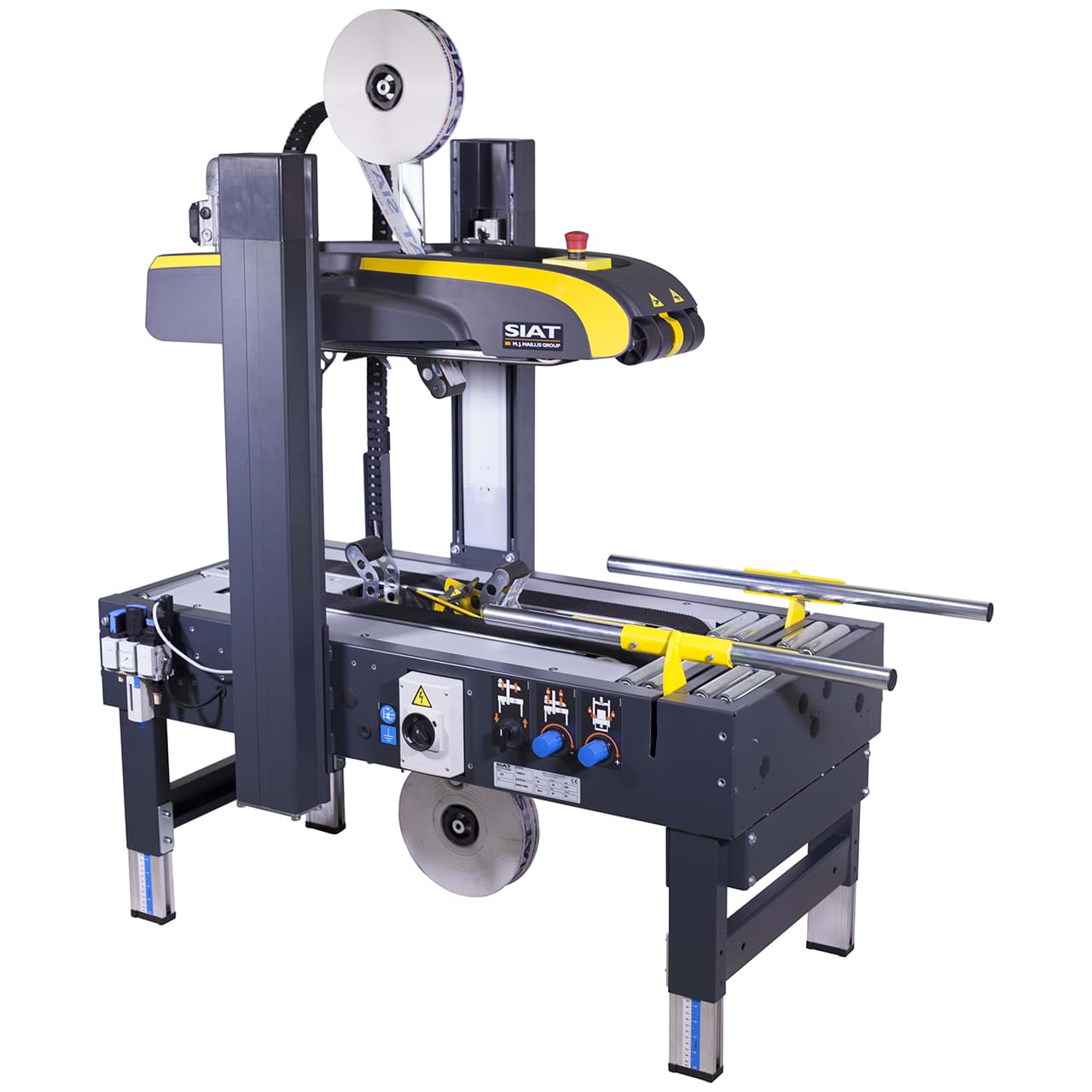

Zaklejarka SIAT SR20 – automatyczne dopasowanie do rozmiaru kartonu

Zaklejarka SIAT SR20 to półautomatyczna maszyna przeznaczona do zaklejania kartonów o zmiennych wymiarach. Urządzenie automatycznie dopasowuje szerokość oraz wysokość prowadzenia do kolejnego opakowania, dlatego dobrze sprawdza się w procesach, w których kartony o różnych rozmiarach pojawiają się jeden po drugim. Dzięki temu operator nie musi ręcznie przezbrajać maszyny przed każdym nowym formatem.

SIAT SR20 wykorzystuje pneumatyczny system automatycznej regulacji oraz cztery pasy napędowe – dwa górne i dwa dolne. Ponadto boczne prowadnice automatycznie centrują opakowanie przed przejściem przez strefę zaklejania. W efekcie karton może być stabilnie prowadzony również wtedy, gdy jego wymiary różnią się od poprzedniego opakowania.

Maszyna zakleja jednocześnie górną i dolną część kartonu za pomocą taśmy samoprzylepnej. Operator ręcznie składa górne klapy, natomiast dalsze prowadzenie i aplikacja taśmy są realizowane przez urządzenie. Dlatego zaklejarka SIAT SR20 stanowi rozwiązanie pomiędzy prostą maszyną do stałego formatu a w pełni automatycznym systemem zamykania kartonów.

Aktualna strona producenta podaje wydajność do 15 kartonów na minutę oraz prędkość pasów 20 m/min. Ponadto SR20 obsługuje kartony o szerokości do 500 mm i wysokości do 500 mm. Dzięki temu urządzenie odpowiada przede wszystkim małym i średnim opakowaniom wykorzystywanym w produkcji, logistyce oraz e-commerce.

Zaklejarka SIAT SR20 do kartonów o różnych wymiarach

Najważniejszą cechą modelu SR20 jest automatyczne dopasowanie do zmiennego formatu kartonu.

W standardowych zaklejarkach do stałych formatów operator musi najpierw ustawić szerokość i wysokość urządzenia. Natomiast zaklejarka SIAT SR20 została zaprojektowana do procesów typu random, dlatego kolejne kartony nie muszą mieć takich samych wymiarów.

Dzięki temu maszyna dobrze odpowiada stanowiskom, na których:

• występuje wiele rozmiarów kartonów,
• seria jednego formatu jest krótka,
• kolejne zamówienia mają różne gabaryty,
• częste ręczne przezbrojenie powodowałoby przestoje,
• jeden system ma obsługiwać kilka rodzajów opakowań.

Ponadto automatyczna regulacja ogranicza liczbę czynności wykonywanych przez operatora. W efekcie zmiana wymiaru kartonu może odbywać się bez standardowej ręcznej regulacji maszyny.

Automatyczne dopasowanie zaklejarki SIAT SR20

SR20 wykorzystuje pneumatyczny system regulowania szerokości oraz wysokości.

Po doprowadzeniu kartonu boczne prowadnice pomagają ustawić go w osi maszyny. Następnie górny zespół zostaje dopasowany do wysokości opakowania.

Dzięki temu kolejny karton może różnić się od poprzedniego. Ponadto system nie wymaga zatrzymywania procesu wyłącznie po to, aby ręcznie ustawić prowadnice dla następnego formatu.

W efekcie zaklejarka SIAT SR20 szczególnie dobrze odpowiada procesom o dużej różnorodności opakowań.

Automatyczna regulacja nie oznacza jednak pełnego automatycznego zamykania kartonu. Górne klapy nadal są składane przez operatora, dlatego model pozostaje zaklejarką półautomatyczną.

Półautomatyczna zaklejarka SIAT SR20

SR20 automatyzuje transport, dopasowanie formatu oraz aplikowanie taśmy, ale zachowuje operatora w części procesu.

Operator odpowiada przede wszystkim za:

• przygotowanie kartonu,
• napełnienie opakowania,
• zamknięcie górnych klap,
• wprowadzenie kartonu do maszyny.

Następnie opakowanie zostaje przejęte przez system prowadzenia. Dzięki temu cztery pasy transportowe mogą przesunąć karton przez sekcję zaklejającą.

Ponadto taśma jest nakładana jednocześnie na górę i dół opakowania. W efekcie operator nie musi używać ręcznego dyspensera do wykonania końcowego zamknięcia.

Zaklejanie góry i dołu kartonu

Zaklejarka SIAT SR20 wykorzystuje dwie jednostki zaklejające.

Jedna odpowiada za górną część kartonu, natomiast druga zamyka dolną linię klap. Dzięki temu podczas jednego przejazdu można wykonać oba połączenia.

Ponadto taśma jest prowadzona przez głowice SIAT K, które zostały zaprojektowane do powtarzalnej aplikacji materiału. W efekcie miejsce oraz sposób zaklejenia mogą być bardziej jednolite niż przy całkowicie ręcznej pracy.

Takie rozwiązanie jest szczególnie przydatne w procesach, w których kartony trafiają bezpośrednio do magazynu lub wysyłki.

Cztery pasy napędowe w SIAT SR20

Jednym z charakterystycznych elementów SR20 jest system czterech pasów transportowych.

Maszyna wykorzystuje:

• dwa pasy górne,
• dwa pasy dolne.

Dzięki temu karton jest jednocześnie prowadzony od góry i od dołu. Ponadto system pomaga zachować kontrolę również nad opakowaniami częściowo pustymi lub przepełnionymi.

SIAT wskazuje właśnie czteropasowe prowadzenie jako jeden z elementów poprawiających kontrolę procesu zaklejania. W efekcie ryzyko nieprawidłowego przejścia kartonu może zostać ograniczone.

Stabilne prowadzenie różnych kartonów

Zmienne wymiary kartonów wymagają systemu, który może dostosować się do kolejnych opakowań.

Dlatego SR20 wykorzystuje zarówno automatyczne prowadnice boczne, jak i górne oraz dolne pasy. Dzięki temu karton jest centrowany przed właściwym etapem zaklejania.

Ponadto stabilne prowadzenie jest ważne również wtedy, gdy karton nie jest idealnie wypełniony. W efekcie urządzenie może lepiej kontrolować produkt podczas całego przejazdu.

Jednocześnie karton powinien zachować wystarczającą sztywność konstrukcyjną. Dlatego mocno zdeformowane opakowania należy sprawdzić indywidualnie.

Automatyczne prowadnice boczne

Zaklejarka SIAT SR20 posiada prowadnice odpowiadające za automatyczne centrowanie kartonu.

Dzięki temu produkt zostaje ustawiony względem środkowej osi maszyny przed przejściem pomiędzy pasami. Ponadto prowadnice dopasowują się do szerokości kolejnego opakowania.

W efekcie operator nie musi ręcznie zmieniać ich rozstawu przy każdej zmianie formatu.

Automatyczne centrowanie ma szczególne znaczenie w e-commerce oraz logistyce, ponieważ kolejne zamówienia mogą wymagać zupełnie różnych kartonów.

Pneumatyczna regulacja wysokości

Górny zespół SR20 jest regulowany za pomocą pneumatycznych siłowników.

Dzięki temu jego wysokość może zostać dopasowana do kolejnego kartonu bez ręcznego obracania korby. Ponadto układ współpracuje z automatycznym systemem formatowania.

W efekcie maszyna może szybko przejść pomiędzy kartonami o różnych wysokościach.

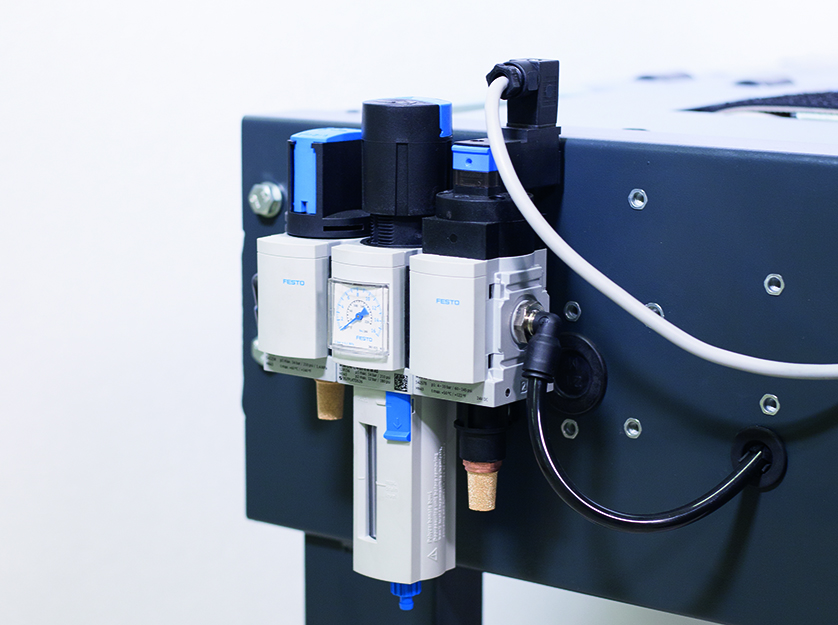

Do pracy tego systemu potrzebne jest jednak sprężone powietrze. Dlatego stanowisko musi posiadać odpowiednią instalację pneumatyczną.

Ciśnienie robocze SIAT SR20

Wymagane ciśnienie sprężonego powietrza wynosi:

5,5–7 bar.

Dzięki temu pneumatyczne elementy regulacyjne mogą prawidłowo wykonywać swoje ruchy.

Ponadto aktualna karta techniczna podaje zużycie powietrza dla SR20 na poziomie:

7 Nl/cykl.

W efekcie podczas przygotowania stanowiska należy uwzględnić zarówno wymagane ciśnienie, jak i odpowiedni przepływ instalacji.

Zaklejarka SIAT SR20 – wydajność do 15 kartonów/min

Producent podaje maksymalną wydajność:

do 15 kartonów na minutę.

Parametr został określony przy założeniu najkrótszych obsługiwanych kartonów, odpowiedniego tempa operatora oraz właściwej jakości opakowań i taśmy.

Dlatego rzeczywista wydajność zależy między innymi od:

• długości kartonu,
• szerokości opakowania,
• wysokości,
• szybkości podawania,
• sposobu składania klap,
• jakości tektury,
• rodzaju taśmy,
• organizacji stanowiska.

Ponadto dłuższy karton potrzebuje więcej czasu na przejście przez pasy. W efekcie rzeczywistą liczbę opakowań na minutę najlepiej określić dla konkretnych produktów.

Prędkość pasów 20 m/min

Aktualna strona konkretnego modelu SR20 podaje prędkość:

20 m/min.

Dzięki temu kartony mogą sprawnie przechodzić przez strefę zaklejania. Ponadto stała prędkość pomaga utrzymać powtarzalny przebieg kolejnych cykli.

Nowsza karta techniczna rodziny SR20/SR27 ze statusem 09/2025 podaje 22 m/min. Jednak w podstawowej specyfikacji produktu przyjmowana jest wartość 20 m/min podana bezpośrednio na stronie SR20.

W efekcie opis konkretnego modelu pozostaje zgodny z jego aktualną kartą internetową.

Opcjonalna wersja High Speed

Producent przewiduje także opcjonalną wersję High Speed.

W takiej konfiguracji wydajność może wynosić:

do 30 kartonów/min.

Jest to jednak wyposażenie opcjonalne, a nie standardowy parametr podstawowej wersji SR20. Dlatego wartość 30 kartonów/min nie powinna być utożsamiana ze standardową wydajnością urządzenia.

Ponadto rzeczywiste tempo nadal zależy od formatów i sposobu podawania opakowań. W efekcie wariant High Speed należy dobrać indywidualnie do wymagań konkretnej linii.

Głowica K11R 50 mm w SIAT SR20

Aktualna strona producenta wskazuje możliwość zastosowania głowicy:

K11R – 50 mm.

Dzięki temu maszyna może pracować ze standardową taśmą samoprzylepną o szerokości 2 cale.

Ponadto karta techniczna podaje minimalną szerokość kartonu 140 mm właśnie przy zastosowaniu K11. W efekcie konfiguracja 50 mm dobrze odpowiada mniejszym opakowaniom znajdującym się w zakresie SR20.

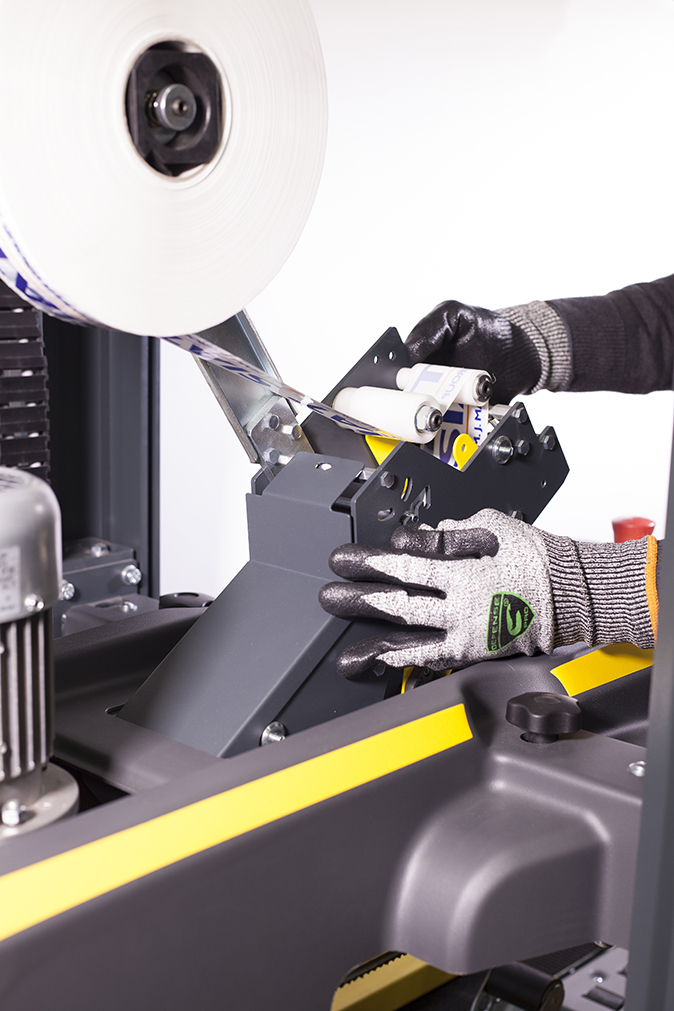

Głowice zaklejające są szybko demontowane, dlatego wymiana rolki oraz przewlekanie materiału mogą przebiegać sprawniej.

Głowica K12R 75 mm

Alternatywnie można zastosować głowicę:

K12R – 75 mm.

Dzięki temu SR20 może pracować również z szerszą taśmą 3″.

Przy zastosowaniu K12 minimalna szerokość kartonu wynosi 170 mm. Ponadto szersza taśma może być przydatna tam, gdzie wymagane jest większe pole klejenia.

W efekcie konfigurację głowicy można dobrać do rozmiaru kartonów oraz standardu materiałowego stosowanego w zakładzie.

Taśma 50 lub 75 mm

Zaklejarka SIAT SR20 może zostać skonfigurowana do dwóch głównych szerokości taśmy:

• 50 mm,
• 75 mm.

Dzięki temu użytkownik nie jest ograniczony do jednego formatu materiału. Ponadto wybór głowicy wpływa na minimalną szerokość obsługiwanego kartonu.

Dlatego przed zamówieniem należy sprawdzić zarówno parametry opakowań, jak i taśmę stosowaną na innych stanowiskach.

W efekcie można dobrać maszynę bez późniejszej konieczności zmiany standardu materiałów eksploatacyjnych.

Obsługiwane materiały taśmy

Dokumentacja SIAT wymienia następujące materiały bazowe:

• PVC,
• OPP,
• PET,
• papier.

Ponadto mogą być stosowane różne systemy klejące, w tym rozwiązania typu solvent, hot-melt oraz acrylic.

Dzięki temu zaklejarka SIAT SR20 może współpracować z szerokim zakresem taśm samoprzylepnych.

Jednocześnie właściwy materiał powinien odpowiadać tekturze oraz warunkom magazynowania. W efekcie dobór taśmy warto wykonywać razem z doborem parametrów samego procesu.

Specjalistyczne taśmy

Materiały techniczne SIAT wskazują również możliwość pracy z wybranymi taśmami specjalistycznymi.

Mogą to być między innymi taśmy wzmacniane oraz rozwiązania zabezpieczające. Jednak w niektórych przypadkach wymagane jest specjalne ostrze tnące lub wcześniejszy test kompatybilności.

Dlatego niestandardowej taśmy nie należy traktować jako automatycznie zgodnej z każdą konfiguracją.

W efekcie przed wdrożeniem specjalistycznego materiału warto potwierdzić jego współpracę z konkretną głowicą.

Rolki taśmy do 410 mm

Maksymalna średnica rolki wynosi:

410 mm.

Natomiast średnica wewnętrzna tulei wynosi:

76 mm.

Dzięki temu SR20 może korzystać z dużych przemysłowych rolek taśmy. Ponadto większy zapas materiału ogranicza częstotliwość zatrzymań związanych z wymianą rolki.

W efekcie maszyna lepiej odpowiada regularnej pracy seryjnej niż stanowisko oparte wyłącznie na małych rolkach ręcznych.

Zakładka taśmy 30, 50 lub 70 mm

Producent przewiduje długość zakładki taśmy wynoszącą:

• 30 mm,
• 50 mm,
• 70 mm.

Parametr określa długość materiału zachodzącego na przednią oraz tylną pionową ściankę kartonu.

Dzięki temu sposób zaklejenia można dopasować do wymagań konkretnego procesu. Ponadto długość zakładki wpływa na minimalną wysokość opakowania.

W efekcie ten parametr należy uwzględnić przy bardzo niskich kartonach.

Minimalne wymiary kartonu SR20

Aktualna strona SR20 podaje standardowy minimalny format:

150 × 140 × 100 mm
(długość × szerokość × wysokość).

Jednocześnie szczegółowa karta techniczna wyjaśnia, że minimalne wartości zależą od konfiguracji.

Minimalna szerokość wynosi:

• 140 mm z głowicą K11,
• 170 mm z głowicą K12.

Natomiast minimalna wysokość może wynosić:

• 90 mm przy zakładce 30 mm,
• 100 mm przy zakładce 50 mm,
• 120 mm przy zakładce 70 mm.

Dzięki temu zakres można dokładniej dopasować do planowanych kartonów.

Maksymalny karton SIAT SR20

Maksymalny format według producenta wynosi:

• długość: bez określonego limitu,
• szerokość: 500 mm,
• wysokość: 500 mm.

Dzięki temu zaklejarka SIAT SR20 może obsługiwać szeroki zakres małych oraz średnich kartonów.

Ponadto brak określonego maksymalnego limitu długości wynika z otwartej konstrukcji transportowej. Jednak bardzo długi produkt nadal musi zachować odpowiednią stabilność podczas przechodzenia przez urządzenie.

W efekcie przy nietypowo długich opakowaniach warto zastosować odpowiednie transportery wejściowe i wyjściowe.

Kartony o szerokości do 500 mm

Maksymalna szerokość wynosi:

500 mm.

Dzięki temu model SR20 odpowiada przede wszystkim małym oraz średnim opakowaniom.

Jeżeli proces regularnie wykorzystuje kartony szersze niż 500 mm, większy model SR27 oferuje szerszy zakres roboczy. Dlatego wybór pomiędzy SR20 i SR27 powinien wynikać przede wszystkim z maksymalnych gabarytów produktu.

W efekcie nie trzeba stosować większej maszyny, jeśli zakres 500 mm w pełni pokrywa potrzeby procesu.

Kartony o wysokości do 500 mm

Maksymalna wysokość standardowego kartonu wynosi:

500 mm.

Pneumatyczny układ automatycznie dopasowuje górną część maszyny do wysokości kolejnego opakowania.

Dzięki temu karton o wysokości 200 mm może być obsługiwany bez ręcznego przezbrojenia przed kartonem o wysokości 400 mm, o ile oba mieszczą się w dopuszczalnym zakresie.

W efekcie zaklejarka SIAT SR20 ogranicza czas potrzebny na zmianę pomiędzy różnymi opakowaniami.

Masa kartonu 0,5–32 kg

Karta techniczna określa zakres masy na:

0,5–32 kg.

Dzięki temu maszyna może obsługiwać zarówno lekkie przesyłki, jak i cięższe kartony zbiorcze.

Ponadto cztery pasy pomagają kontrolować położenie produktu w strefie roboczej. W efekcie konstrukcja odpowiada szerokiemu zakresowi zastosowań.

Jednocześnie karton powinien być odpowiednio sztywny. Dlatego przy bardzo lekkiej lub podatnej na odkształcenia tekturze warto przeprowadzić próbę z rzeczywistym produktem.

Typy kartonów obsługiwane przez SR20

SIAT wskazuje między innymi:

• RSC,
• HSC,
• FEFCO 0200,
• FEFCO 0201.

Ponadto obsługiwane są typy fali:

• B,
• C,
• E.

Dzięki temu zaklejarka SIAT SR20 może współpracować z popularnymi konstrukcjami opakowań wykorzystywanymi w wielu branżach.

Jednocześnie jakość tektury ma wpływ na prowadzenie kartonu. W efekcie zdeformowane lub mocno uszkodzone pudełka mogą wymagać indywidualnej oceny.

Dwa silniki po 0,13 kW

Aktualna strona SR20 podaje:

2 silniki × 0,13 kW.

Łączna moc zainstalowana wynosi więc:

0,26 kW.

Dzięki temu układy transportowe mogą prowadzić opakowanie przez strefę roboczą.

Ponadto niewielkie zapotrzebowanie energetyczne wynika z tego, że maszyna nie wykorzystuje procesów termicznych. W efekcie większość energii jest wykorzystywana do napędu systemu transportowego.

Zasilanie elektryczne SIAT SR20

Aktualna karta przewiduje między innymi:

• 380–415 V, 50 Hz, 3PH + N + PE,
• 220–240 V, 50 Hz, 1PH + N + PE.

Ponadto inne warianty mogą być dostępne na zapytanie.

Dzięki temu konfigurację elektryczną można dopasować do instalacji zakładu. Jednak przed montażem należy zawsze sprawdzić wykonanie konkretnej dostarczonej maszyny.

W efekcie przyłącze może zostać przygotowane zgodnie z jej rzeczywistą specyfikacją.

Wysokość robocza 485–825 mm

Standardowa wysokość powierzchni roboczej może być ustawiona w zakresie:

485–825 mm.

Dzięki temu zaklejarka SIAT SR20 może zostać dopasowana do innych urządzeń oraz przenośników w linii.

Ponadto właściwe wyrównanie poziomów ogranicza powstawanie uskoków pomiędzy sąsiednimi modułami. W efekcie karton może płynniej przechodzić przez całe stanowisko.

Regulowana wysokość pozwala również lepiej dostosować maszynę do ergonomii konkretnego procesu.

Opcjonalne koła AS77

Producent oferuje koła AS77 jako wyposażenie dodatkowe.

Po ich zastosowaniu wysokość robocza wynosi około:

595–935 mm.

Dzięki temu urządzenie można łatwiej przemieszczać w obrębie hali. Ponadto mobilna konstrukcja ułatwia reorganizowanie stanowiska przy zmianie procesu.

W efekcie zaklejarka SIAT SR20 może być wykorzystywana w bardziej elastycznych układach produkcyjnych.

Opcjonalne wyższe nogi AS80

Drugą możliwością są podwyższone nogi AS80.

W takim wariancie zakres wysokości roboczej wynosi około:

645–980 mm.

Dzięki temu maszynę można połączyć z linią transportową poprowadzoną na wyższym poziomie.

Ponadto odpowiednio dobrana wysokość ogranicza konieczność stosowania dodatkowych przejść pomiędzy urządzeniami. W efekcie cały ciąg może zachować bardziej jednolity poziom.

Wymiary zaklejarki SIAT SR20

Aktualna karta techniczna podaje wymiary:

1394 × 740 × 1270–1610 mm.

Dzięki temu można wcześniej zaplanować przestrzeń potrzebną do montażu.

Ponadto trzeba uwzględnić miejsce na:

• operatora,
• kartony przed maszyną,
• odbiór kartonów,
• dostęp serwisowy,
• dodatkowe przenośniki.

W efekcie rzeczywista powierzchnia stanowiska będzie większa niż same gabaryty urządzenia.

Masa maszyny 170 kg

Masa zaklejarki SIAT SR20 wynosi około:

170 kg.

Dzięki odpowiednio sztywnej konstrukcji maszyna może pracować w regularnych procesach przemysłowych.

Jednocześnie do pierwszego ustawienia urządzenia należy wykorzystać właściwy sposób transportu. Ponadto opcjonalne koła mogą później ułatwić przemieszczanie maszyny po hali.

W efekcie urządzenie zachowuje stabilność podczas pracy, a jednocześnie może zostać przygotowane do bardziej mobilnego stanowiska.

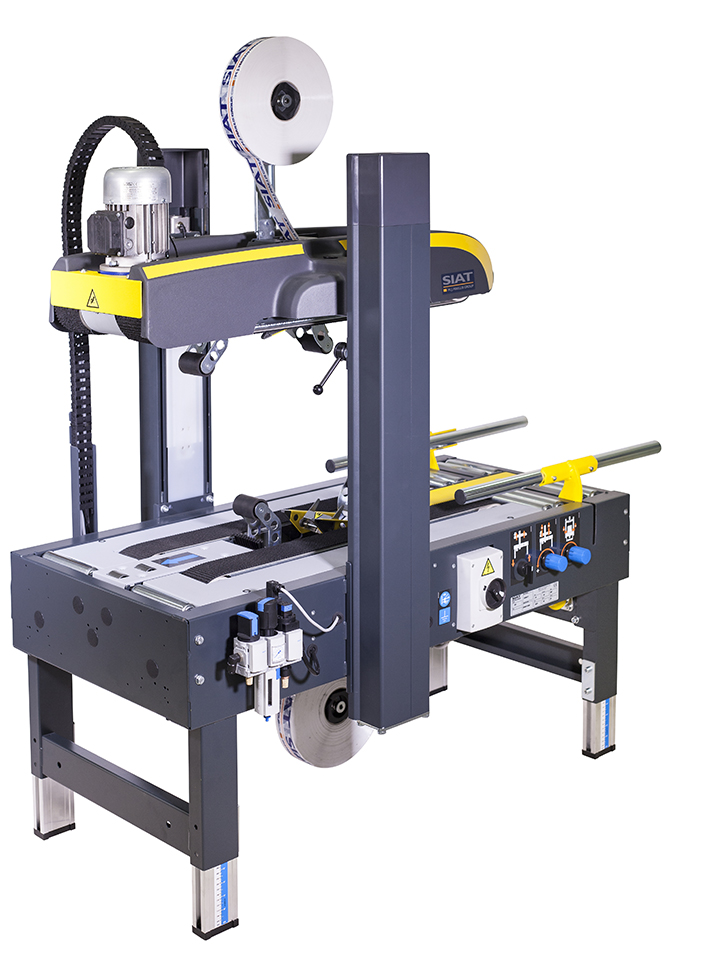

Solidna dwukolumnowa konstrukcja

SIAT podkreśla solidną ramę opartą na dwóch kolumnach.

Dzięki temu górny zespół posiada stabilne prowadzenie podczas automatycznej regulacji wysokości. Ponadto producent wskazuje zastosowanie markowych komponentów oraz konstrukcję przygotowaną do intensywnej eksploatacji.

W efekcie SR20 odpowiada stanowiskom, które regularnie obsługują wiele kartonów o różnych formatach.

Aluminiowe kolumny

Karta techniczna wskazuje zastosowanie lekkich i wytrzymałych kolumn aluminiowych.

Dzięki temu konstrukcja górnego zespołu może zachować odpowiednią sztywność bez niepotrzebnego zwiększania masy.

Ponadto aluminium nie wymaga takiego samego zabezpieczenia powierzchni jak klasyczna stal w wielu typowych warunkach pracy.

W efekcie rozwiązanie wspiera zarówno trwałość, jak i funkcjonalność systemu regulacji.

Szybko demontowane głowice zaklejające

Jednostki zaklejające zostały zaprojektowane z myślą o łatwej obsłudze.

Dzięki temu głowice można szybko wyjąć podczas wymiany taśmy lub prac konserwacyjnych. Ponadto do standardowego demontażu nie są wymagane rozbudowane czynności serwisowe.

W efekcie czas potrzebny na wymianę rolki może zostać ograniczony.

Producent wskazuje łatwy dostęp do silników oraz uporządkowane prowadzenie przewodów jako kolejne rozwiązania ułatwiające konserwację.

Łatwa obsługa SIAT SR20

SR20 została zaprojektowana tak, aby przygotowanie urządzenia do pracy wymagało możliwie niewielu czynności.

Pneumatyczne ustawienie wysokości, automatyczne prowadnice oraz główny wyłącznik ułatwiają rozpoczęcie procesu. Dzięki temu operator może skoncentrować się przede wszystkim na przygotowywaniu kartonów.

Ponadto szybka wymiana głowic ogranicza czas potrzebny na uzupełnianie taśmy. W efekcie codzienna obsługa może być prostsza przy dużej różnorodności produktów.

Opcjonalny tryb Energy Saving

SIAT przewiduje opcjonalny tryb oszczędzania energii.

System może ograniczyć pracę napędów, gdy przez określony czas nie pojawiają się kolejne kartony. Dzięki temu silniki nie muszą pracować bez potrzeby podczas dłuższych przerw.

Ponadto funkcja może być szczególnie użyteczna przy nieregularnym przepływie przesyłek. W efekcie zużycie energii podczas przestojów może zostać ograniczone.

Opcjonalne ogrodzenia bezpieczeństwa

Dostępne są również dodatkowe ogrodzenia ochronne.

Dzięki temu stanowisko może zostać przygotowane zgodnie z wymaganiami konkretnego procesu i organizacji hali.

Ponadto dodatkowe zabezpieczenia mogą być istotne przy integracji z bardziej rozbudowanym systemem transportowym.

W efekcie konfigurację bezpieczeństwa można dopasować do sposobu zastosowania maszyny.

Bezpieczeństwo pracy SR20

W konstrukcji uwzględniono rozwiązania ograniczające ryzyko podczas codziennej obsługi.

Dokumentacja wskazuje między innymi:

• ograniczenie punktów przytrzaśnięcia,
• awaryjne przyciski zatrzymania,
• blokowany wyłącznik elektryczny,
• możliwość odcięcia instalacji pneumatycznej,
• zgodność CE.

Dzięki temu podstawowe funkcje bezpieczeństwa zostały uwzględnione w projekcie urządzenia.

Jednocześnie operator powinien pracować zgodnie z instrukcją i procedurami obowiązującymi na stanowisku.

Obsługa z lewej lub prawej strony

Karta techniczna przewiduje możliwość organizacji stanowiska z lewej lub prawej strony maszyny.

Dzięki temu SR20 można lepiej dopasować do kierunku przepływu i przestrzeni dostępnej w hali.

Ponadto rozwiązanie ułatwia integrację z istniejącymi transporterami. W efekcie operator nie musi zawsze znajdować się po jednej z góry określonej stronie.

Przenośnik rolkowy RG

Jako wyposażenie dodatkowe dostępny jest przenośnik rolkowy RG.

Może on zostać umieszczony przed lub za zaklejarką. Dzięki temu kartony można łatwiej doprowadzać do maszyny oraz odbierać po zakończeniu procesu.

Ponadto transporter może zapewnić dodatkowe podparcie dłuższym opakowaniom. W efekcie operator nie musi ręcznie podtrzymywać całego ciężaru produktu.

Przenośniki rozsuwane GTL i GTR

SIAT przewiduje także przenośniki rozsuwane:

• GTL,
• GTR.

Dzięki elastycznej konstrukcji można dostosować ich długość oraz kierunek do aktualnej organizacji stanowiska.

Ponadto rozwiązania tego typu dobrze odpowiadają centrom dystrybucyjnym i e-commerce. W efekcie zaklejarka SIAT SR20 może zostać połączona z bardziej elastycznym ciągiem transportowym.

Zaklejarka SIAT SR20 w e-commerce

E-commerce jest jednym z najważniejszych zastosowań SR20.

Kolejne zamówienia bardzo często wykorzystują kartony o różnych rozmiarach. Dlatego ręczne przezbrajanie zaklejarki przy każdym kolejnym formacie mogłoby znacząco utrudniać pracę.

Dzięki automatycznej regulacji szerokości i wysokości SR20 dostosowuje się do zmiennych opakowań. Ponadto zakres do 500 × 500 mm odpowiada wielu typowym przesyłkom.

W efekcie zaklejarka SIAT SR20 może usprawnić końcowy etap realizacji zamówień internetowych.

SIAT SR20 w logistyce

Producent wskazuje logistykę jako kolejny obszar zastosowania.

Centra dystrybucyjne często obsługują opakowania pochodzące z różnych procesów oraz od różnych klientów. Dzięki temu funkcja random może ograniczyć potrzebę grupowania kartonów według rozmiaru przed ich zaklejeniem.

Ponadto cztery pasy transportowe pomagają stabilnie prowadzić kolejne przesyłki. W efekcie jedna zaklejarka może obsługiwać bardziej zróżnicowany strumień opakowań.

Zaklejarka SIAT SR20 w branży spożywczej

Food & Dairy znajduje się wśród sektorów wskazywanych przez SIAT.

Kartony zbiorcze o różnych wymiarach mogą być zaklejane przed magazynowaniem lub dystrybucją. Dzięki temu jedno stanowisko może obsługiwać kilka formatów produktów.

Ponadto aplikacja taśmy na górę i dół odbywa się podczas jednego przejazdu. W efekcie proces zamykania kartonu może zostać uproszczony.

SIAT SR20 w branży farmaceutycznej

Zaklejarka SIAT SR20 może również pracować przy końcowym pakowaniu produktów farmaceutycznych.

Różne partie lub produkty mogą wymagać innych kartonów zbiorczych. Dzięki automatycznej regulacji urządzenie może przechodzić pomiędzy formatami bez standardowego ręcznego przezbrajania.

Ponadto możliwość zastosowania różnych rodzajów taśmy pozwala dobrać materiał do konkretnego standardu opakowania.

SR20 w sektorze produktów konsumenckich

SIAT wskazuje także Household, Consumer & Personal Care.

W tym sektorze wiele rodzajów produktów może być pakowanych na jednym stanowisku. Dlatego elastyczność w zakresie wymiarów kartonu ma szczególne znaczenie.

Dzięki temu zaklejarka SIAT SR20 może obsługiwać różne serie bez ciągłej ręcznej regulacji prowadnic.

W efekcie jedno urządzenie może współpracować z bardziej zróżnicowaną produkcją.

SR20 w branży winiarskiej i napojowej

Wine & Spirits to kolejny sektor wymieniony przez producenta.

Kartonowe opakowania zbiorcze mogą być zamykane taśmą po napełnieniu. Dzięki automatycznej zmianie formatu maszyna może obsługiwać kilka wielkości opakowań.

Ponadto stabilne prowadzenie jest istotne przy produktach o większej masie. W efekcie czteropasowy układ może wspierać powtarzalny proces zaklejania.

Dlaczego automatyczna zmiana formatu jest ważna?

Przy produkcji losowej czas przezbrajania może stać się znaczącą częścią całego procesu.

Jeżeli operator musi regulować maszynę po każdym kartonie, nawet szybka regulacja zaczyna generować powtarzalne przestoje. Natomiast SR20 dopasowuje szerokość oraz wysokość pneumatycznie.

Dzięki temu zmienny format nie wymaga standardowego ręcznego ustawiania. Ponadto operator może skoncentrować się na zamykaniu klap i podawaniu kolejnych opakowań.

W efekcie automatyczna regulacja ma największą wartość właśnie tam, gdzie różnorodność kartonów jest wysoka.

SIAT SR20 a zaklejarka do stałych formatów

Model do stałych formatów jest dobrym rozwiązaniem, gdy przez dłuższy czas wszystkie kartony mają takie same wymiary.

W takim procesie operator ustawia maszynę raz i następnie podaje kolejne opakowania. Dzięki prostszej regulacji konstrukcja może być wystarczająca dla regularnej produkcji seryjnej.

Natomiast zaklejarka SIAT SR20 została zaprojektowana do zupełnie innego scenariusza. Kolejne kartony mogą mieć różne szerokości i wysokości.

W efekcie SR20 eliminuje konieczność częstego manualnego przezbrajania i lepiej odpowiada procesom random.

SIAT SR20 a SR27

Oba modele wykorzystują automatyczne dopasowanie do zmiennych kartonów.

Podstawową różnicą jest zakres obsługiwanych wymiarów. SR20 jest przeznaczona głównie do małych i średnich kartonów, natomiast SR27 została opracowana dla większych opakowań.

SR20 obsługuje kartony do:

• 500 mm szerokości,
• 500 mm wysokości.

Dlatego w większości standardowych zastosowań nie ma potrzeby wybierania większego urządzenia, jeżeli wszystkie opakowania mieszczą się w tym zakresie.

W efekcie wybór pomiędzy SR20 i SR27 powinien wynikać przede wszystkim z maksymalnych wymiarów kartonów.

Dane techniczne zaklejarki SIAT SR20

Parametr	SIAT SR20
Typ urządzenia	półautomatyczna zaklejarka kartonów
Format kartonów	random / zmienne wymiary
Regulacja formatu	automatyczna, pneumatyczna
Składanie górnych klap	ręczne
Zaklejanie	góra + dół
Pasy napędowe	podwójne górne + dolne
Szerokość pasów	75 mm
Prędkość pasów wg strony SR20	20 m/min
Prędkość wg karty 09/2025	22 m/min
Maksymalna wydajność	do 15 kartonów/min
Opcjonalna wersja High Speed	do 30 kartonów/min
Głowica K11R / K11	50 mm
Głowica K12R / K12	75 mm
Obsługiwane taśmy	PVC / OPP / PET / papier
Maksymalna średnica rolki	410 mm
Średnica tulei	76 mm
Zakładka taśmy	30 / 50 / 70 mm
Minimalna długość kartonu	150 mm
Minimalna szerokość	140 mm z K11 / 170 mm z K12
Minimalna wysokość	90 / 100 / 120 mm zależnie od zakładki
Standardowe minimum wg strony SR20	150 × 140 × 100 mm
Maksymalny karton	∞ × 500 × 500 mm
Masa kartonu	0,5–32 kg
Pneumatyka	tak
Ciśnienie robocze	5,5–7 bar
Zużycie powietrza	7 Nl/cykl
Silniki	2 × 0,13 kW
Moc zainstalowana	0,26 kW
Standardowa wysokość robocza	485–825 mm
Wysokość z kołami	595–935 mm
Wysokość z wyższymi nogami	645–980 mm
Wymiary maszyny	1394 × 740 × 1270–1610 mm
Masa maszyny	około 170 kg
Typy kartonów	RSC / HSC / FEFCO 0200 / 0201
Typy fali	B / C / E
Strona operatora	lewa / prawa
Koła	opcja
Wyższe nogi	opcja
Przenośnik RG	opcja
Przenośniki GTL/GTR	opcja
Energy Saving	opcja
Safety Fences	opcja
Zgodność	CE

Gdzie sprawdzi się zaklejarka SIAT SR20?

Zaklejarka SIAT SR20 sprawdzi się przede wszystkim w procesach, w których kolejne kartony różnią się szerokością lub wysokością.

Dlatego model dobrze odpowiada:

• e-commerce,
• centrom logistycznym,
• magazynom,
• produkcji wieloasortymentowej,
• branży spożywczej,
• branży farmaceutycznej,
• sektorowi produktów konsumenckich,
• produkcji napojów,
• stanowiskom kompletacji,
• strefom przygotowania przesyłek.

Dzięki automatycznej regulacji operator nie musi zatrzymywać pracy wyłącznie w celu ustawienia szerokości i wysokości kolejnego kartonu. Ponadto cztery pasy napędowe pomagają stabilnie prowadzić opakowanie przez sekcję roboczą.

Jednoczesne zaklejanie góry i dołu ogranicza liczbę ręcznych czynności. W efekcie po złożeniu górnych klap operator może skierować karton do maszyny, która wykona dalszą część procesu.

Ponadto zakres do 500 × 500 mm odpowiada wielu małym i średnim opakowaniom wykorzystywanym w logistyce. Dlatego zaklejarka SIAT SR20 może stanowić elastyczne rozwiązanie wszędzie tam, gdzie różnorodność kartonów jest ważniejsza niż praca z jednym stałym formatem.

Najważniejsze zalety zaklejarki SIAT SR20

• półautomatyczna zaklejarka do kartonów,
• automatyczne dopasowanie do rozmiaru kartonu,
• obsługa losowych formatów typu random,
• pneumatyczna regulacja szerokości,
• pneumatyczna regulacja wysokości,
• automatyczne prowadnice centrujące,
• cztery pasy transportowe,
• dwa pasy górne,
• dwa pasy dolne,
• stabilne prowadzenie różnych opakowań,
• jednoczesne zaklejanie góry i dołu,
• brak konieczności ręcznego przezbrajania przy każdej zmianie formatu,
• wydajność do 15 kartonów/min,
• opcjonalna wersja High Speed do 30 kartonów/min,
• prędkość pasów 20 m/min według strony SR20,
• możliwość zastosowania taśmy 50 mm,
• możliwość zastosowania taśmy 75 mm,
• głowice K11R i K12R,
• obsługa taśm PVC,
• obsługa taśm OPP,
• obsługa taśm PET,
• obsługa taśm papierowych,
• rolki o średnicy do 410 mm,
• tuleja 76 mm,
• zakładka 30, 50 lub 70 mm,
• minimalna długość kartonu 150 mm,
• maksymalna szerokość kartonu 500 mm,
• maksymalna wysokość kartonu 500 mm,
• długość bez określonego maksymalnego limitu,
• kartony o masie od 0,5 do 32 kg,
• ciśnienie robocze 5,5–7 bar,
• zużycie powietrza 7 Nl/cykl,
• dwa silniki po 0,13 kW,
• moc zainstalowana 0,26 kW,
• regulowana wysokość robocza,
• masa około 170 kg,
• solidna dwukolumnowa konstrukcja,
• łatwy dostęp serwisowy,
• szybko demontowane głowice zaklejające,
• opcjonalny tryb Energy Saving,
• opcjonalne ogrodzenia bezpieczeństwa,
• opcjonalne koła,
• opcjonalne wyższe nogi,
• możliwość zastosowania transportera RG,
• możliwość zastosowania transporterów GTL i GTR,
• zastosowanie w e-commerce,
• zastosowanie w logistyce,
• zastosowanie przy produkcji wieloasortymentowej,
• zgodność CE.
