Maszyna flow pack SBM750-S automat pakujący poziomy

Opis

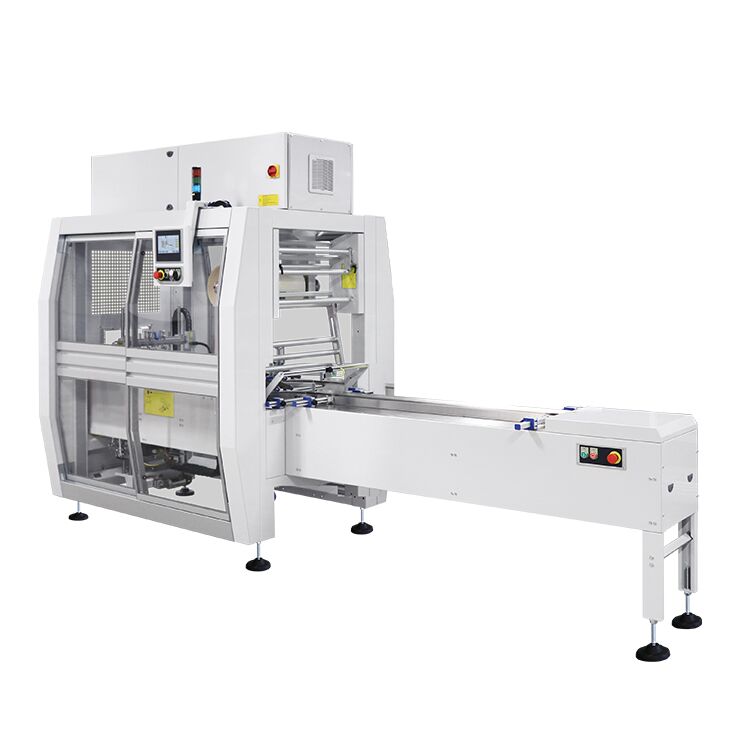

Maszyna flow pack SBM750-S – automat pakujący poziomy

Maszyna flow pack SBM750-S to automatyczny poziomy automat pakujący wyposażony w podążający system zgrzewania Box Motion. Oficjalne oznaczenie producenta to SBM750-S Servo. Urządzenie zostało zaprojektowane przede wszystkim do pakowania większych produktów oraz artykułów o zmiennej wysokości w elastyczne materiały pobierane bezpośrednio z rolki.

Maszyna obsługuje produkty o maksymalnej wysokości 200 mm i osiąga wydajność od 0 do 80 produktów na minutę. Ponadto wykorzystuje poprzeczną listwę zgrzewającą o szerokości 350 mm oraz wysoko umieszczony, motoryzowany uchwyt rolki. Dzięki temu SBM750-S dobrze sprawdza się przy większych formatach, które wymagają zarówno szerokiego materiału opakowaniowego, jak i dłuższego, kontrolowanego kontaktu listwy z folią.

Maksymalna szerokość rolki wynosi 750 mm, natomiast jej średnica może osiągać 350 mm. Jednocześnie system FLXMOD® umożliwia elektroniczne sterowanie napięciem materiału, prędkością transporterów, temperaturami zgrzewania oraz ustawieniami wysokości produktu. W efekcie automat można sprawnie dostosowywać do kolejnych formatów i powtarzalnych cykli produkcyjnych.

Podążający system zgrzewania Box Motion

Najważniejszą cechą SBM750-S jest poprzeczny system zgrzewania Box Motion. Listwa o szerokości 350 mm wykonuje ruch translacyjny, dlatego podczas części cyklu porusza się wraz z folią i pakowanym produktem.

Dzięki temu zgrzewarka może pozostawać zamknięta przez dłuższy czas niż w klasycznym systemie rotacyjnym. Jednocześnie cały proces zachowuje ciągły charakter, ponieważ produkt nie musi zatrzymywać się przy każdym zgrzewie.

Producent wykorzystuje samowymiarującą krzywkę elektroniczną do sterowania cyklem Box Motion. System synchronizuje ruch listwy z przepływem produktu oraz prędkością transporterów.

W efekcie SBM750-S łączy kontrolowany czas kontaktu listwy z materiałem z wydajnością odpowiednią dla przemysłowych procesów pakowania.

Ciągły cykl pracy Box Motion

System Box Motion pracuje w cyklu ciągłym. Listwa poprzeczna zamyka się na materiale, przemieszcza się razem z folią, wykonuje zgrzew, a następnie otwiera się i wraca do pozycji wyjściowej.

Dzięki temu transporter może utrzymywać płynny ruch. Ponadto zastosowanie niezależnych napędów pozwala dokładnie zsynchronizować kolejne etapy.

Rozwiązanie dobrze sprawdza się przy większych opakowaniach oraz materiałach, które wymagają dłuższego czasu zgrzewania. W efekcie technologia Box Motion stanowi rozwiązanie pośrednie pomiędzy bardzo szybkim zgrzewaniem rotacyjnym a klasycznymi systemami przerywanymi.

Wydajność do 80 produktów na minutę

Aktualna specyfikacja producenta podaje wydajność od 0 do 80 produktów na minutę.

Rzeczywiste tempo zależy jednak od wielu czynników, między innymi:

• długości produktu,
• wysokości i szerokości produktu,
• długości gotowego opakowania,
• rodzaju materiału,
• wymaganej temperatury,
• czasu potrzebnego do wykonania zgrzewu,
• sposobu podawania produktów,
• odstępów pomiędzy kolejnymi artykułami.

Dlatego maksymalnych 80 szt./min nie należy traktować jako stałej wydajności dla każdego produktu. Ponadto większe artykuły lub wymagające materiały mogą wymagać pracy z niższą prędkością.

W praktyce właściwe parametry należy dobrać do konkretnego produktu i folii. Dzięki elektronicznej regulacji prędkości transporterów maszyna może jednak pracować z różnymi formatami bez konieczności stosowania jednego stałego tempa.

Produkty o wysokości do 200 mm

SBM750-S może pakować produkty o maksymalnej wysokości 200 mm. Dzięki temu model nadaje się również do artykułów większych niż produkty obsługiwane przez wiele standardowych automatów flow pack.

Producent wskazuje możliwość pakowania dużych produktów oraz artykułów o zmiennej wysokości. Ponadto szeroka listwa 350 mm i rolka do 750 mm dodatkowo rozszerzają zakres możliwych formatów.

Przy doborze maszyny należy jednak uwzględnić cały format produktu, w tym:

• długość,
• szerokość,
• wysokość,
• kształt,
• masę,
• stabilność podczas transportu.

W efekcie parametr 200 mm stanowi jeden z kluczowych, lecz nie jedyny element potrzebny do prawidłowego doboru urządzenia.

Poprzeczna listwa zgrzewająca 350 mm

SBM750-S została wyposażona w poprzeczną listwę zgrzewającą o szerokości 350 mm.

Dzięki temu maszyna może obsługiwać szersze produkty oraz formaty wymagające większego pola roboczego niż w modelach z listwą 250 mm. Ponadto ruch Box Motion zapewnia kontrolowany kontakt listwy z materiałem.

System niezależnie kontroluje temperaturę górnej i dolnej części sekcji poprzecznej. W efekcie operator może dokładniej dostosować parametry do charakterystyki konkretnej folii.

Motoryzowana regulacja wysokości listwy

Wysokość poprzecznej listwy zgrzewającej można zmieniać za pomocą silnika.

Dzięki temu położenie zgrzewu można dopasować do wysokości pakowanego artykułu. Co więcej, maszyna pozwala zapisać wybraną wartość w programie roboczym.

W efekcie przy ponownym wyborze danego produktu nie trzeba ręcznie odtwarzać całego ustawienia.

Rozwiązanie jest szczególnie przydatne w zakładach regularnie zmieniających asortyment.

Wysoko umieszczony motoryzowany uchwyt rolki

SBM750-S posiada motoryzowany uchwyt folii umieszczony w górnej części maszyny.

Napęd odpowiada za kontrolowane rozwijanie materiału. Ponadto system FLXMOD® elektronicznie reguluje jego napięcie.

Dzięki temu folia może trafiać do formownika ze stabilnym naprężeniem również wtedy, gdy prędkość procesu się zmienia lub średnica rolki stopniowo maleje.

W efekcie system wspiera właściwe prowadzenie materiału oraz powtarzalne położenie zgrzewów.

Rolka do 750 × Ø350 mm

Maksymalna szerokość rolki wynosi 750 mm, natomiast maksymalna średnica zewnętrzna to 350 mm.

Dzięki temu SBM750-S może obsługiwać szerokie materiały potrzebne przy większych formatach produktów. Ponadto odpowiednio duży zapas folii ogranicza liczbę przerw związanych z wymianą rolki.

Dokładną szerokość materiału należy jednak dopasować do wymiarów produktu oraz zastosowanego formownika.

W efekcie 750 mm oznacza maksymalną wartość obsługiwaną przez automat, a nie wymaganą szerokość dla każdego zastosowania.

Pneumatyczny wał rozprężny

Materiał opakowaniowy jest mocowany na pneumatycznym wale rozprężnym.

Po doprowadzeniu sprężonego powietrza wał rozszerza się wewnątrz tulei rolki i stabilnie ją mocuje.

Ponadto po zwolnieniu układu można łatwiej zdjąć zużytą rolkę oraz założyć nową.

W efekcie mocowanie materiału odbywa się w sposób powtarzalny i wygodniejszy niż przy klasycznych zaciskach mechanicznych.

Proste i laminowane materiały elastyczne

SBM750-S może pakować produkty w proste oraz laminowane materiały elastyczne.

Dzięki temu folię można dobierać między innymi pod kątem:

• odporności mechanicznej,
• wyglądu opakowania,
• przezroczystości,
• właściwości barierowych,
• ochrony produktu,
• charakterystyki zgrzewania.

Ponadto trzy niezależnie ustawiane temperatury pozwalają lepiej dopasować proces do danego materiału.

W efekcie przed rozpoczęciem produkcji seryjnej warto przetestować rzeczywisty produkt z docelową folią.

Dynamiczny formownik folii

Standardowe wyposażenie obejmuje dynamiczny formownik materiału wraz z odpowiednimi akcesoriami.

Formownik przekształca płaską folię pobieraną z rolki w tunel otaczający produkt. Dzięki temu materiał zostaje odpowiednio przygotowany przed wykonaniem zgrzewu wzdłużnego.

Ponadto właściwe ustawienie formownika wpływa na geometrię gotowego opakowania.

W efekcie przy zmianie produktu należy odpowiednio dostosować nie tylko parametry elektroniczne, ale również elementy odpowiedzialne za formowanie materiału.

Trzy pary rolek zgrzewu wzdłużnego

Sekcja zamykająca opakowanie wzdłużnie wykorzystuje trzy pary napędzanych rolek.

Pierwsza para odpowiada za transport materiału. Następnie druga wykonuje właściwy zgrzew termiczny.

Trzecia para składa materiał po wykonaniu połączenia. Dzięki temu prowadzenie, zgrzewanie oraz końcowe ułożenie folii odbywają się w jednej sekcji.

Ponadto rolki można otwierać pneumatycznie. W efekcie operator uzyskuje łatwiejszy dostęp podczas wprowadzania materiału, regulacji oraz czyszczenia.

Trzy niezależne temperatury zgrzewania

System sterowania pozwala ustawić trzy temperatury niezależnie:

• temperaturę zgrzewu wzdłużnego,
• temperaturę górnego zgrzewu poprzecznego,
• temperaturę dolnego zgrzewu poprzecznego.

Dzięki temu warunki termiczne można dopasować do właściwości folii.

Poszczególne materiały mogą wymagać odmiennych temperatur, dlatego niezależna regulacja zwiększa elastyczność konfiguracji.

Ponadto osobne ustawienia dla górnej i dolnej części zgrzewarki Box Motion pozwalają dokładniej zoptymalizować proces. W efekcie maszyna może pracować z szerokim zakresem kompatybilnych folii.

Transporter wejściowy 1500 mm

SBM750-S wykorzystuje transporter wejściowy o długości 1500 mm.

Dzięki temu produkty mają odpowiednią przestrzeń do ustawienia przed wejściem do sekcji formowania i zgrzewania.

Transporter posiada regulowane prowadnice oraz łatwo demontowane zabieraki. W efekcie tor transportu można dopasować do konkretnego produktu, a ponadto dostęp podczas czyszczenia pozostaje łatwiejszy.

Regulowane prowadnice produktu

Prowadnice pomagają utrzymywać produkty w prawidłowym położeniu podczas przemieszczania.

Dzięki regulacji ich rozstaw można dopasować do aktualnej szerokości produktu. Ponadto ograniczają niepożądane przesuwanie artykułów na boki.

W efekcie produkty docierają do sekcji formowania w bardziej powtarzalnej pozycji.

Łatwo demontowane zabieraki

Transporter wejściowy posiada łatwo zdejmowane zabieraki.

Dzięki temu operator może sprawniej przygotować sekcję do czyszczenia lub zmiany produktu. Ponadto konstrukcja ułatwia dostęp do powierzchni transportowej.

W efekcie regularna obsługa maszyny wymaga mniej czasochłonnego demontażu.

Powierzchnie prowadzące z AISI 304

Powierzchnie, po których przemieszczają się produkty, wykonano ze stali nierdzewnej AISI 304.

Dzięki temu są odporne na korozję i łatwiejsze do utrzymywania w czystości.

Ponadto materiał ten powszechnie wykorzystuje się w profesjonalnych urządzeniach produkcyjnych i pakujących.

W efekcie SBM750-S może znaleźć zastosowanie również w procesach wymagających regularnego czyszczenia strefy transportu produktu.

Szuflady na pozostałości produktu

Pod całą długością transportera wejściowego znajdują się szuflady przeznaczone do zbierania pozostałości produktu.

Dzięki temu drobne fragmenty i okruchy mogą trafiać do łatwo dostępnych pojemników zamiast gromadzić się wewnątrz konstrukcji.

Ponadto szuflady można regularnie wyjmować i opróżniać.

W efekcie utrzymywanie sekcji wejściowej w czystości przebiega sprawniej.

Motoryzowana regulacja zgrzewu wzdłużnego

Położenie wysokości sekcji zgrzewu wzdłużnego można regulować za pomocą napędu.

Dzięki temu zgrzew centralny może zostać właściwie umieszczony względem produktu.

Ponadto wybrane ustawienie można zapisać w programie roboczym. W efekcie podczas powrotu do wcześniejszego formatu część ustawień można odtworzyć bez ponownej regulacji ręcznej.

Motoryzowany transporter wyjściowy

Po zamknięciu opakowanie trafia na motoryzowany transporter wyjściowy.

Dzięki temu gotowy produkt jest automatycznie odbierany z sekcji Box Motion i może zostać przekazany do kolejnego etapu.

Maszynę można więc połączyć między innymi z:

• dalszym transporterem,
• urządzeniem znakującym,
• wagą kontrolną,
• systemem kontroli jakości,
• detektorem,
• stanowiskiem pakowania zbiorczego.

W efekcie SBM750-S może pracować zarówno jako samodzielny automat, jak i element kompletnej linii.

Niezależne napędy maszyny

SBM750-S wykorzystuje niezależne napędy dla kluczowych sekcji.

Uchwyt rolki posiada silnik asynchroniczny sterowany falownikiem.

Z kolei niezależne silniki bezszczotkowe odpowiadają za:

• transporter wejściowy,
• zgrzewarkę poprzeczną Box Motion,
• zgrzewarkę wzdłużną,
• transporter wyjściowy.

Dzięki temu poszczególne ruchy można precyzyjnie synchronizować elektronicznie.

Ponadto zmiana jednego parametru nie wymaga mechanicznego przestawiania wspólnego układu napędowego. W efekcie automat łatwiej dostosowuje się do różnych produktów i prędkości.

Samowymiarująca krzywka elektroniczna

Cykl Box Motion wykorzystuje samowymiarującą krzywkę elektroniczną.

System steruje ruchem poprzecznej listwy zgrzewającej w zależności od parametrów procesu.

Dzięki temu listwa może podążać za produktem przez odpowiedni czas, a następnie wracać do pozycji początkowej.

W efekcie maszyna łączy ciągły przepływ z bardziej kontrolowanym czasem zgrzewania.

Zatrzymanie maszyny w fazie

SBM750-S posiada funkcję zatrzymania w fazie.

Dzięki temu kluczowe mechanizmy mogą zostać zatrzymane w określonym położeniu zamiast w przypadkowym punkcie cyklu.

Ponadto późniejsze wznowienie pracy odbywa się w bardziej przewidywalnych warunkach.

W efekcie zmniejsza się ryzyko nieprawidłowego ustawienia materiału lub zgrzewarki po zatrzymaniu.

System sterowania FLXMOD®

Za zarządzanie pracą automatu odpowiada system FLXMOD®.

System obejmuje:

• Panel PC,
• szeroki kolorowy ekran dotykowy 7″,
• sterownik PLC,
• cyfrowe wejścia i wyjścia,
• analogowe wejścia i wyjścia,
• kontrolę odczytu termopar.

Dzięki temu operator może zarządzać najważniejszymi parametrami z jednego panelu.

FLXMOD® pozwala między innymi kontrolować:

• napięcie folii,
• wysokość produktu,
• temperatury zgrzewania,
• prędkości transporterów,
• parametry zapisanych programów,
• bieżące dane produkcyjne.

W efekcie znaczna część konfiguracji może odbywać się elektronicznie.

Elektroniczna kontrola napięcia folii

System automatycznie kontroluje napięcie materiału podczas rozwijania.

Dzięki temu folia może zachowywać stabilne naprężenie mimo zmieniającej się prędkości i średnicy rolki.

Ponadto odpowiednie napięcie wspiera właściwe przejście materiału przez formownik oraz sekcję zgrzewania.

W efekcie kolejne opakowania mogą zachowywać bardziej powtarzalny kształt.

Elektroniczna regulacja prędkości transporterów

Prędkość transporterów można regulować elektronicznie.

Dzięki temu przepływ produktów można dostosować do ich długości, wymaganych odstępów oraz parametrów cyklu Box Motion.

Ponadto niezależne napędy pozostają zsynchronizowane z ruchem listwy poprzecznej.

W efekcie produkty trafiają do sekcji zgrzewającej we właściwym momencie.

Pamięć do 50 cykli roboczych

SBM750-S pozwala zapisać maksymalnie 50 różnych cykli pracy.

Dzięki temu regularnie pakowane produkty mogą posiadać własne konfiguracje.

Przy ponownym uruchomieniu danego formatu operator wybiera zapisany program zamiast wprowadzać wszystkie parametry od początku.

Ponadto system może przechowywać ustawienia związane z wysokością produktu oraz położeniem zgrzewarek.

W efekcie przezbrojenie pomiędzy powtarzalnymi formatami może przebiegać sprawniej.

Statystyki produkcyjne

Panel operatorski prezentuje również podstawowe dane procesu.

Operator może monitorować:

• licznik sztuk,
• chwilową produkcję,
• wydajność maszyny.

Dzięki temu system służy zarówno do konfiguracji, jak i bieżącej obserwacji procesu.

Ponadto zmiana rzeczywistej wydajności może pomóc szybciej zauważyć problem z podawaniem produktu lub ustawieniami.

Industry 4.0 i IoT

Producent projektuje SBM750-S zgodnie z platformami technologicznymi Industry 4.0 oraz IoT.

Dzięki temu urządzenie może pracować jako element bardziej rozbudowanego środowiska automatyzacji.

Zakres konkretnej integracji zależy jednak od wybranej konfiguracji urządzenia oraz infrastruktury zakładu.

W efekcie wymagania dotyczące komunikacji z systemami zewnętrznymi warto określić na etapie projektowania całej linii.

Zmniejszone zużycie energii

ISG PACK wskazuje zmniejszone zużycie energii jako jedną z cech konstrukcji SBM750-S.

Niezależne napędy pozwalają precyzyjnie sterować pracą poszczególnych sekcji. Ponadto silniki bezszczotkowe wspierają dokładną regulację ich ruchu.

W efekcie konstrukcja została przygotowana do regularnej eksploatacji w profesjonalnych liniach pakujących.

Zasilanie i moc 7,1 kW

SBM750-S może pracować przy napięciu:

• 220–240 V,
• 380–415 V.

Producent przewiduje konfigurację:

• 3PH + PE,
• 3PH + N + PE.

Częstotliwość zasilania wynosi 50/60 Hz.

Aktualna moc zainstalowana według ISG PACK wynosi 7100 W, czyli 7,1 kW.

Dlatego przed instalacją należy przygotować odpowiednie trójfazowe przyłącze elektryczne zgodne z wersją zamówionej maszyny.

Sprężone powietrze 6 bar

Maszyna wymaga instalacji sprężonego powietrza o ciśnieniu 6 bar.

Układ pneumatyczny jest wykorzystywany między innymi do obsługi:

• pneumatycznego wału rolki,
• otwierania rolek zgrzewu wzdłużnego,
• innych elementów pneumatycznych.

W efekcie prawidłowe przyłącze sprężonego powietrza stanowi niezbędny element stanowiska.

Wymiary i masa SBM750-S

Aktualne wymiary podawane przez producenta wynoszą:

4300 × 1580 × 2155–2255 mm.

Masa netto maszyny wynosi 1050 kg.

Dlatego SBM750-S jest pełnowymiarowym przemysłowym automatem pakującym, który wymaga odpowiednio przygotowanego stanowiska.

Ponadto wokół urządzenia należy pozostawić przestrzeń potrzebną do:

• wymiany materiału,
• obsługi,
• czyszczenia,
• przezbrojenia,
• konserwacji,
• wykonywania prac serwisowych.

W efekcie rzeczywista powierzchnia instalacyjna powinna być większa niż same gabaryty maszyny.

Dane techniczne SBM750-S

Parametr	SBM750-S Servo
Typ urządzenia	automatyczna pozioma maszyna pakująca flow pack
System zgrzewania poprzecznego	Box Motion / podążający zgrzew
Cykl pracy	ciągły
Sterowanie Box Motion	samowymiarująca krzywka elektroniczna
Położenie uchwytu rolki	wysokie, motoryzowane
Maksymalna wysokość produktu	200 mm
Wydajność	0–80 produktów/min
Szerokość poprzecznej listwy zgrzewającej	350 mm
Maks. szerokość rolki	750 mm
Maks. średnica rolki	350 mm
Mocowanie rolki	pneumatyczny wał rozprężny
Transporter wejściowy	1500 mm
Prowadnice produktu	regulowane
Zabieraki	łatwo demontowane
Powierzchnie przesuwu produktu	AISI 304
Zgrzew wzdłużny	3 pary rolek
Otwieranie rolek	pneumatyczne
Formownik folii	dynamiczny, standardowy
Regulacja wysokości zgrzewu poprzecznego	motoryzowana
Zapis pozycji zgrzewu poprzecznego	tak
Regulacja wysokości zgrzewu wzdłużnego	motoryzowana
Zapis pozycji zgrzewu wzdłużnego	tak
Transporter wyjściowy	motoryzowany
Napęd uchwytu rolki	silnik asynchroniczny + falownik
Napędy kluczowych sekcji	niezależne silniki bezszczotkowe
Zatrzymanie maszyny w fazie	tak
System sterowania	FLXMOD®
Panel operatorski	Panel PC + ekran dotykowy 7″
Sterowanie	PLC
Kontrola napięcia folii	elektroniczna
Liczba niezależnych temperatur	3
Regulacja prędkości transporterów	elektroniczna
Pamięć programów	do 50 cykli
Statystyki produkcyjne	licznik / produkcja chwilowa / wydajność
Zasilanie	220–240 / 380–415 V
Układ zasilania	3PH + PE / 3PH + N + PE
Częstotliwość	50/60 Hz
Moc zainstalowana	7100 W / 7,1 kW
Ciśnienie sprężonego powietrza	6 bar
Wymiary	4300 × 1580 × 2155–2255 mm
Masa netto	1050 kg
Zgodność	CE

Gdzie sprawdzi się maszyna flow pack SBM750-S?

SBM750-S sprawdzi się przede wszystkim w procesach wymagających automatycznego pakowania większych produktów oraz kontrolowanego zgrzewania przy zachowaniu ciągłego przepływu.

System Box Motion jest szczególnie przydatny w przypadku materiałów, dla których klasyczny zgrzew rotacyjny zapewnia zbyt krótki czas kontaktu. Dzięki ruchowi podążającemu listwa może dłużej oddziaływać na folię.

Jednocześnie maksymalna wysokość produktu 200 mm, listwa 350 mm oraz materiał do 750 mm szerokości umożliwiają pracę z dużymi formatami.

Ponadto pamięć 50 cykli oraz motoryzowana regulacja sekcji zgrzewających wspierają częste zmiany produktów. W efekcie SBM750-S może działać zarówno jako samodzielny automat, jak i część rozbudowanej linii pakującej.

Najważniejsze zalety SBM750-S

• automatyczna pozioma maszyna pakująca flow pack,
• oficjalna wersja SBM750-S Servo,
• podążający system zgrzewania Box Motion,
• ciągły cykl pracy,
• samowymiarująca krzywka elektroniczna,
• wydajność do 80 produktów na minutę,
• maksymalna wysokość produktu 200 mm,
• poprzeczna listwa zgrzewająca 350 mm,
• wysoki motoryzowany uchwyt rolki,
• materiał do 750 mm szerokości,
• maksymalna średnica rolki 350 mm,
• pneumatyczny wał rozprężny,
• transporter wejściowy 1500 mm,
• regulowane prowadnice,
• łatwo demontowane zabieraki,
• powierzchnie prowadzące z AISI 304,
• trzy pary rolek zgrzewu wzdłużnego,
• pneumatyczne otwieranie rolek,
• dynamiczny formownik folii,
• motoryzowana regulacja zgrzewu poprzecznego,
• motoryzowana regulacja zgrzewu wzdłużnego,
• zapisywanie pozycji zgrzewarek w programie,
• motoryzowany transporter wyjściowy,
• niezależne napędy bezszczotkowe,
• zatrzymanie maszyny w fazie,
• system FLXMOD®,
• Panel PC i kolorowy ekran dotykowy 7″,
• sterownik PLC,
• elektroniczna kontrola napięcia folii,
• trzy niezależne temperatury zgrzewania,
• elektroniczna regulacja prędkości transporterów,
• pamięć do 50 cykli pracy,
• statystyki procesu produkcyjnego,
• szuflady na pozostałości produktu,
• przycisk zatrzymania awaryjnego,
• moc zainstalowana 7,1 kW,
• zgodność z wymaganiami CE.
