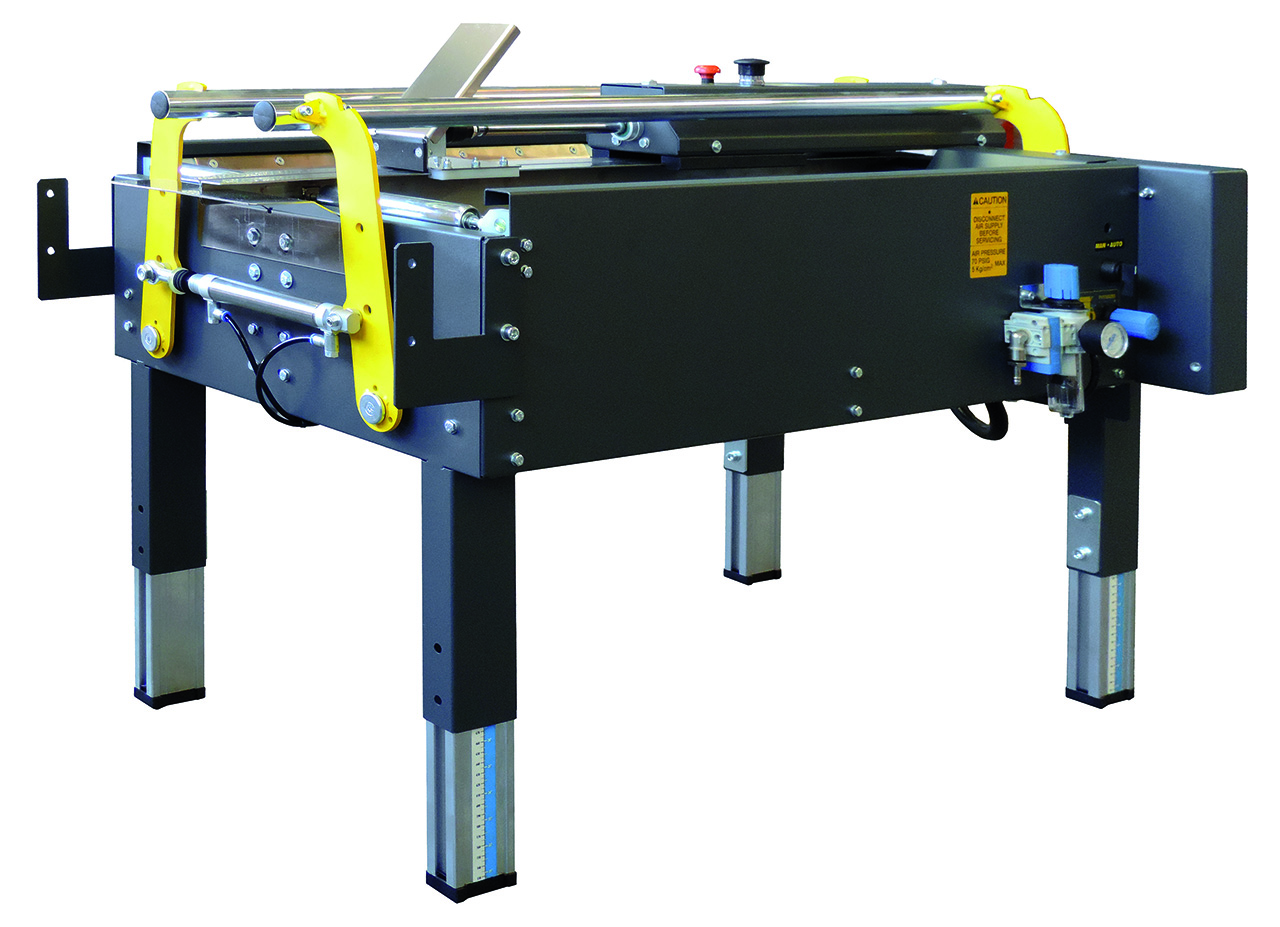

Kartoniarka formierka kartonów SIAT F105 półautomatyczna

Opis

Formierka SIAT F105 – półautomatyczna kartoniarka do przygotowania i napełniania kartonów

Formierka SIAT F105 to półautomatyczne urządzenie przeznaczone do przygotowywania kartonów przed napełnieniem i późniejszym zaklejeniem. Maszyna wspomaga składanie dolnych klap, utrzymuje uformowany karton w pozycji pionowej podczas umieszczania produktu, a następnie za pomocą pneumatycznego popychacza przekazuje gotowe opakowanie do współpracującej zaklejarki. Dzięki temu kilka powtarzalnych czynności wykonywanych ręcznie może zostać połączonych w uporządkowany proces pakowania.

F105 została zaprojektowana przede wszystkim jako pierwszy etap automatyzacji dla przedsiębiorstw, które nadal ręcznie przygotowują i napełniają kartony, ale chcą ograniczyć czas poświęcany na ich formowanie. SIAT podaje, że połączenie stanowiska napełniania z półautomatycznym systemem składania dolnych klap oraz popychaczem może skrócić czas przygotowania i pakowania nawet o około 50% w porównaniu z całkowicie ręcznym procesem.

Jednocześnie formierka SIAT F105 nie jest klasyczną zaklejarką. Sama nie nakłada taśmy samoprzylepnej na karton. Jej zadaniem jest przygotowanie dolnych klap, stabilne utrzymanie opakowania podczas napełniania i przekazanie go do kolejnego urządzenia. Dopiero po połączeniu F105 z odpowiednią półautomatyczną zaklejarką do stałych formatów powstaje kompletne stanowisko Forming – Filling – Sealing, czyli formowanie, napełnianie i zaklejanie.

Urządzenie jest całkowicie sterowane pneumatycznie. Dzięki temu sama F105 nie wymaga zasilania elektrycznego. Do pracy potrzebna jest natomiast instalacja sprężonego powietrza o ciśnieniu 5,5–7 bar.

Formierka SIAT F105 – jak działa?

Proces rozpoczyna operator, który ręcznie umieszcza rozłożony karton w strefie formowania.

System wspomaga złożenie dolnych klap opakowania. Następnie pneumatyczny układ centrujący stabilizuje karton i utrzymuje go pionowo. Dzięki temu pracownik ma obie ręce wolne i może wygodnie umieścić produkty wewnątrz opakowania.

Po zakończeniu napełniania karton jest gotowy do przekazania do następnego etapu. Pneumatyczny popychacz przesuwa go w kierunku współpracującej zaklejarki lub dalszego elementu stanowiska.

W efekcie operator nie musi ręcznie trzymać kartonu podczas jego napełniania ani samodzielnie przenosić wypełnionego opakowania do kolejnej maszyny.

Ponadto F105 może działać jako część półautomatycznej linii pakowania. SIAT oferuje odpowiednie elementy mocujące pozwalające połączyć urządzenie z zaklejarkami producenta przeznaczonymi do kartonów o stałym formacie.

Półautomatyczne formowanie dolnych klap

Najważniejszym zadaniem F105 jest wspomaganie przygotowania dolnej części kartonu.

Operator wprowadza rozłożone opakowanie do urządzenia, natomiast system formujący pomaga złożyć dolne klapy i ustawić karton w prawidłowej pozycji.

Dzięki temu nie trzeba ręcznie wykonywać całego procesu formowania na stole roboczym.

Ponadto karton pozostaje stabilny po złożeniu klap. W efekcie pracownik może od razu rozpocząć jego napełnianie bez konieczności dodatkowego podtrzymywania opakowania.

Proces pozostaje jednak półautomatyczny. F105 nie pobiera samodzielnie płaskich wykrojów z magazynu i nie formuje kolejnych pudeł bez udziału operatora. Dlatego urządzenia nie należy utożsamiać z w pełni automatyczną formierką kartonów.

Formierka SIAT F105 jako stanowisko do napełniania kartonów

Po złożeniu dolnych klap karton jest utrzymywany pionowo przez system pneumatyczny.

Dzięki temu F105 staje się jednocześnie ergonomicznym stanowiskiem do ręcznego napełniania.

Operator może umieszczać wewnątrz:

• produkty jednostkowe,
• opakowania zbiorcze,
• butelki,
• kosmetyki,
• artykuły spożywcze,
• produkty farmaceutyczne,
• towary przeznaczone do wysyłki e-commerce.

Ponadto stabilizacja kartonu ogranicza konieczność przytrzymywania ścian opakowania jedną ręką podczas wkładania produktu.

W efekcie pracownik może wykonywać etap napełniania bardziej swobodnie i w bardziej uporządkowany sposób.

Pneumatyczne centrowanie kartonu

F105 wykorzystuje rurowy pneumatyczny system centrujący.

Jego zadaniem jest ustawienie i utrzymanie kartonu w odpowiedniej pozycji podczas procesu napełniania.

Dzięki temu karton pozostaje pionowo również wtedy, gdy operator przestaje go podtrzymywać.

Ponadto pneumatyczne prowadzenie wspiera obsługę różnych szerokości kartonów mieszczących się w zakresie urządzenia.

Należy jednak pamiętać, że SIAT nadal klasyfikuje F105 jako maszynę:

Uniform – Manual Format Setting.

Oznacza to, że urządzenie jest przeznaczone przede wszystkim do seryjnego procesu ze stałym formatem. Pneumatyczne centrowanie nie oznacza pełnej automatycznej zmiany wszystkich ustawień jak w maszynach typu random.

Kartony typu uniform

Formierka SIAT F105 została zaprojektowana do kartonów o powtarzalnych wymiarach w ramach danej serii.

Producent określa format jako:

Uniform.

Dzięki temu urządzenie szczególnie dobrze odpowiada produkcji, w której przez określony czas przygotowywany jest jeden rozmiar opakowania.

Może to być na przykład:

• jedna partia produktu,
• jedna seria zamówień,
• jeden typ kartonu zbiorczego,
• określona wielkość opakowania transportowego.

Po zakończeniu danej serii ustawienie maszyny można zmienić dla następnego formatu.

W efekcie F105 zapewnia elastyczność pomiędzy partiami, ale nie jest konstrukcją przeznaczoną do automatycznej obsługi przypadkowych wymiarów przy każdym kolejnym cyklu.

Ręczne ustawianie formatu

Aktualna dokumentacja producenta określa sposób regulacji jako:

Manual.

Operator przygotowuje urządzenie do wymiarów stosowanego kartonu przed rozpoczęciem serii.

Dzięki temu konstrukcja pozostaje stosunkowo prosta i nie wymaga rozbudowanego automatycznego systemu rozpoznawania wymiarów.

Ponadto pneumatyczne prowadnice wspierają utrzymanie opakowania podczas pracy.

W efekcie F105 łączy ręczne ustawienie podstawowego formatu z pneumatycznym wspomaganiem procesu formowania i napełniania.

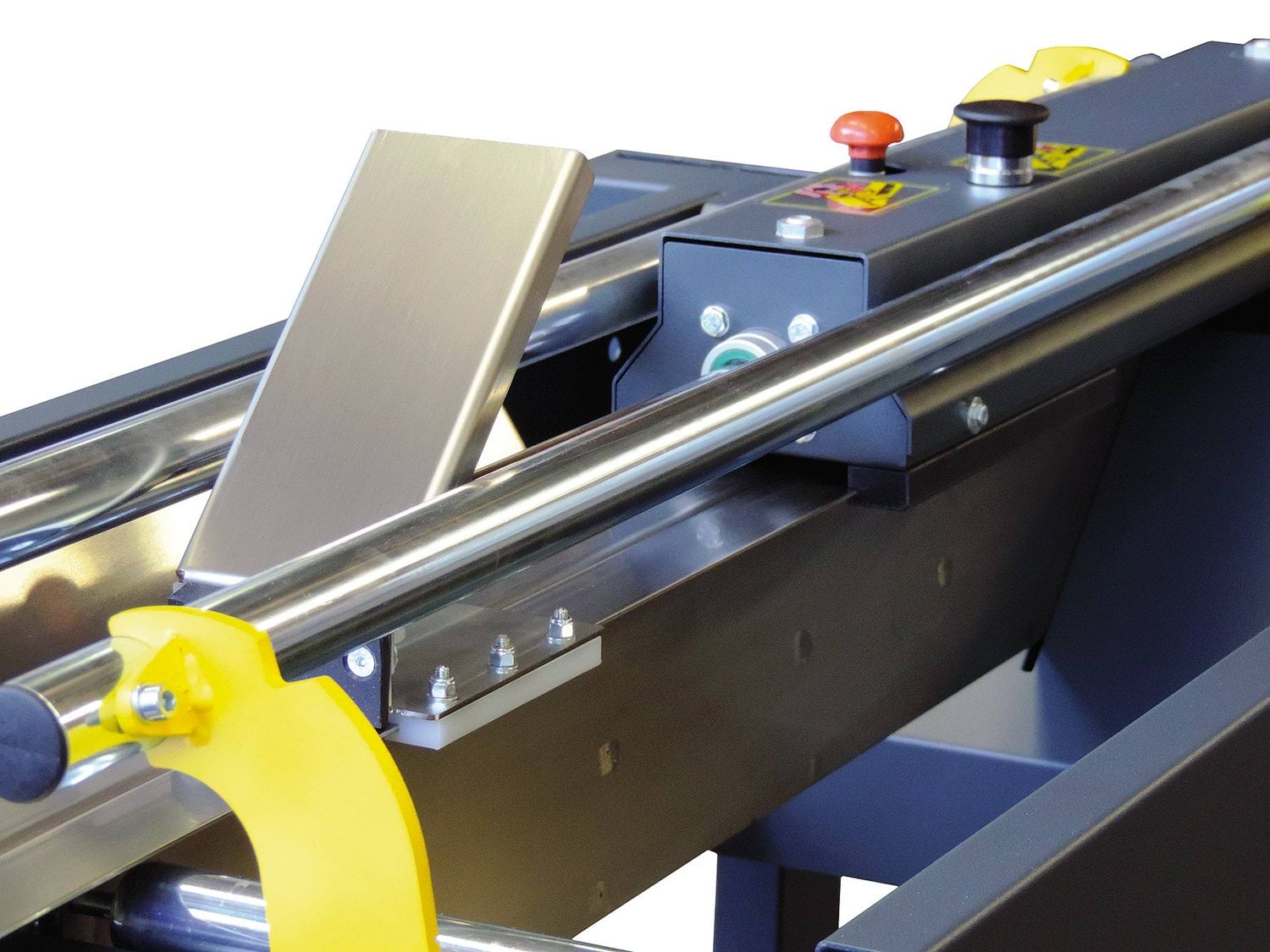

Pneumatyczny popychacz kartonu

Po napełnieniu opakowania karton musi zostać przekazany do kolejnego etapu.

W F105 odpowiada za to pneumatyczny popychacz.

Dzięki temu wypełnionego kartonu nie trzeba ręcznie przesuwać przez całe stanowisko. Po uruchomieniu odpowiedniej funkcji popychacz przekazuje opakowanie w kierunku zaklejarki.

Ponadto rozwiązanie jest szczególnie przydatne przy cięższych produktach, ponieważ ogranicza ręczne przesuwanie pełnego kartonu.

W efekcie operator koncentruje się przede wszystkim na przygotowaniu i napełnianiu opakowania, natomiast transport do kolejnej sekcji jest wspomagany pneumatycznie.

Tryb ręczny i automatyczny

SIAT przewiduje możliwość pracy F105 w dwóch trybach:

• manualnym,
• automatycznym.

Wyboru dokonuje się odpowiednim selektorem.

Dzięki temu sposób działania popychacza oraz organizację stanowiska można dostosować do konkretnego procesu.

W trybie ręcznym operator zachowuje większą kontrolę nad momentem przekazania kartonu. Natomiast tryb automatyczny może przyspieszyć pracę przy regularnym rytmie pakowania.

W efekcie formierka SIAT F105 może zostać skonfigurowana zarówno do bardziej kontrolowanego napełniania, jak i szybszego, powtarzalnego procesu.

Do 50% oszczędności czasu według SIAT

Producent wskazuje, że połączenie półautomatycznego składania dolnych klap, stabilizacji kartonu oraz popychacza pozwala ograniczyć czas potrzebny na przygotowanie i pakowanie.

SIAT podaje wartość:

do 50% mniej czasu w porównaniu z ręcznym formowaniem i pakowaniem.

Rzeczywista oszczędność zależy oczywiście od konkretnego procesu.

Znaczenie mają między innymi:

• sposób ręcznego pakowania przed wdrożeniem F105,
• rozmiar kartonu,
• rodzaj produktu,
• czas napełniania,
• tempo operatora,
• organizacja stanowiska,
• sposób przekazywania kartonów do zaklejarki.

Dzięki temu parametr 50% należy traktować jako deklarowaną przez producenta korzyść wynikającą z prawidłowo zorganizowanego procesu, a nie gwarantowaną wartość dla każdego stanowiska.

Wydajność do 10 kartonów na minutę

Aktualna karta techniczna SIAT podaje maksymalną wydajność:

do 10 kartonów/min.

Odpowiada to teoretycznie maksymalnie około 600 kartonom na godzinę.

Jednak producent wyraźnie zaznacza, że wydajność zależy od:

• najkrótszej możliwej długości kartonu,
• szybkości operatora,
• jakości kartonu.

Ponadto F105 jest stanowiskiem do ręcznego napełniania. Dlatego czas potrzebny na umieszczenie produktów wewnątrz opakowania może mieć większe znaczenie niż sama szybkość mechanizmu pneumatycznego.

W efekcie rzeczywistą przepustowość należy zawsze analizować dla konkretnego produktu i sposobu organizacji pracy.

Formierka SIAT F105 nie wymaga zasilania elektrycznego

Jedną z charakterystycznych cech F105 jest brak konieczności stosowania zasilania elektrycznego dla samego urządzenia.

Producent określa tę cechę jako:

No Power Needed.

F105 jest całkowicie sterowana pneumatycznie.

Dzięki temu nie trzeba przygotowywać osobnego elektrycznego przyłącza do napędu formierki.

Ponadto brak silników elektrycznych i elektrycznego napędu upraszcza konstrukcję urządzenia.

W efekcie wymagania instalacyjne koncentrują się przede wszystkim na zapewnieniu właściwego źródła sprężonego powietrza.

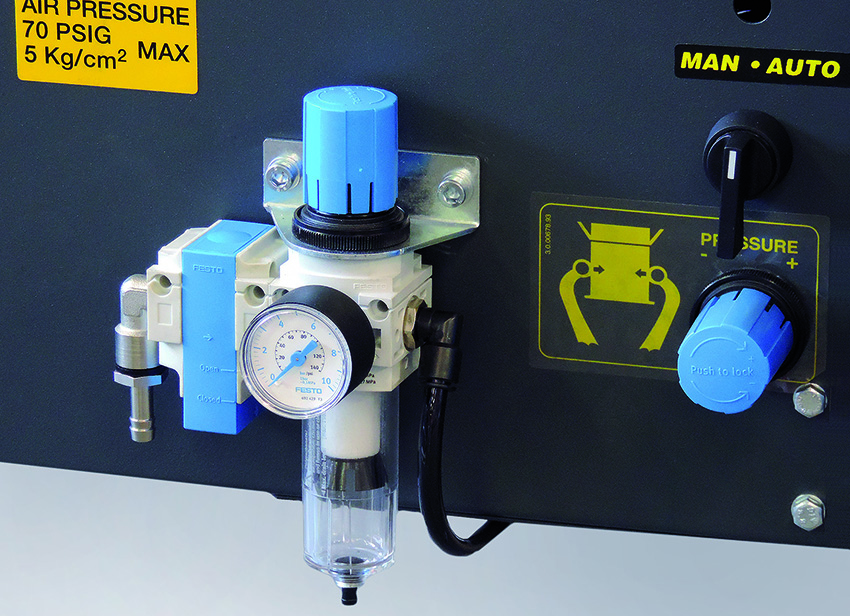

Ciśnienie robocze 5,5–7 bar

F105 wymaga zasilania pneumatycznego w zakresie:

5,5–7 bar.

Sprężone powietrze odpowiada za działanie systemu prowadzącego, mechanizmów formowania oraz popychacza.

Dzięki temu maszyna może wykonywać swoje funkcje bez elektrycznego układu napędowego.

Ponadto przed instalacją należy upewnić się, że zakładowa sieć pneumatyczna zapewnia stabilne ciśnienie także podczas pracy innych urządzeń.

W efekcie prawidłowo przygotowane zasilanie sprężonym powietrzem jest podstawowym wymaganiem infrastrukturalnym F105.

Zużycie sprężonego powietrza

W starszej oficjalnej dokumentacji technicznej SIAT dla F105 podawano zużycie:

14,2 Nl/cykl.

Najnowsza karta techniczna ze statusem 04/2026 nie powtarza już tego parametru i podaje jedynie wymagane ciśnienie 5,5–7 bar.

Dlatego przy projektowaniu nowej instalacji pneumatycznej warto potwierdzić aktualne zapotrzebowanie na powietrze dla konkretnego egzemplarza urządzenia.

W efekcie można uniknąć projektowania instalacji na podstawie starszej wersji specyfikacji.

Standardowa wersja F105

Podstawowa formierka F105 obsługuje kartony od:

200 × 150 × 90 mm

do:

600 × 500 × 500 mm

w kolejności:

długość × szerokość × wysokość.

Dzięki temu zakres obejmuje wiele popularnych małych i średnich kartonów stosowanych w produkcji oraz wysyłce.

Ponadto szerokość do 500 mm i wysokość do 500 mm pozwalają wykorzystać F105 przy wielu typowych opakowaniach zbiorczych.

W efekcie standardowa wersja odpowiada większości procesów, w których długość kartonu nie przekracza 600 mm.

F105 Long – formierka do dłuższych kartonów

Dla przedsiębiorstw wykorzystujących dłuższe opakowania SIAT oferuje opcjonalną wersję:

F105 Long.

Minimalny karton pozostaje taki sam:

200 × 150 × 90 mm.

Natomiast maksymalna długość zwiększa się z 600 do:

800 mm.

Maksymalny format F105 Long wynosi więc:

800 × 500 × 500 mm.

Dzięki temu nie trzeba rezygnować z półautomatycznego formowania tylko dlatego, że część produktów wykorzystuje dłuższy karton.

W efekcie wersja Long rozszerza zakres zastosowań bez zmiany podstawowej zasady działania urządzenia.

Porównanie F105 Standard i F105 Long

Parametr	F105 Standard	F105 Long
Typ urządzenia	półautomatyczna formierka	półautomatyczna formierka
Minimalna długość kartonu	200 mm	200 mm
Minimalna szerokość kartonu	150 mm	150 mm
Minimalna wysokość kartonu	90 mm	90 mm
Maksymalna długość kartonu	600 mm	800 mm
Maksymalna szerokość kartonu	500 mm	500 mm
Maksymalna wysokość kartonu	500 mm	500 mm
Format	uniform	uniform
Regulacja	ręczna	ręczna
Napęd	pneumatyczny	pneumatyczny
Zasilanie elektryczne F105	niewymagane	niewymagane

Minimalny karton 200 × 150 × 90 mm

Aktualna strona oraz karta techniczna SIAT określają minimalne wymiary jako:

200 × 150 × 90 mm.

Oznacza to:

• długość minimum 200 mm,
• szerokość minimum 150 mm,
• wysokość minimum 90 mm.

Dzięki temu F105 może pracować również z relatywnie niewielkimi kartonami.

Jednocześnie warto zwrócić uwagę na szerokość 150 mm. Jest to szczególnie istotne, ponieważ w starszych opisach handlowych można znaleźć wartość 90 mm, która nie odpowiada aktualnej dokumentacji SIAT.

W efekcie przy doborze maszyny należy przyjąć 150 mm jako aktualne minimum szerokości standardowej F105.

Maksymalny karton 600 × 500 × 500 mm

Standardowa F105 obsługuje karton do:

600 × 500 × 500 mm.

Dzięki temu urządzenie może przygotowywać większe opakowania zbiorcze, zachowując tę samą zasadę formowania i ręcznego napełniania.

Ponadto maksymalna wysokość oraz szerokość wynoszą po 500 mm.

W efekcie przed zakupem należy zweryfikować wszystkie trzy wymiary największych kartonów stosowanych w przedsiębiorstwie.

Jeżeli problemem jest wyłącznie długość przekraczająca 600 mm, rozwiązaniem może być wariant Long do 800 mm.

Kartony RSC i HSC

SIAT wskazuje możliwość pracy z kartonami:

• RSC,
• HSC,
• FEFCO 0200,
• FEFCO 0201.

Dzięki temu F105 odpowiada popularnym konstrukcjom opakowań transportowych.

Ponadto urządzenie zostało przewidziane dla kartonów z tektury falistej:

• B,
• C,
• E.

W efekcie formierka SIAT F105 może współpracować z szerokim zakresem standardowych opakowań stosowanych w produkcji, magazynowaniu i dystrybucji.

Fale B, C i E

Rodzaj fali wpływa na sztywność oraz zachowanie kartonu podczas formowania.

Producent przewiduje obsługę fal:

B, C i E.

Dzięki temu maszyna może pracować zarówno z cieńszymi, jak i bardziej sztywnymi konstrukcjami znajdującymi się w przewidzianym zakresie.

Ponadto prawidłowa jakość tektury wpływa na osiąganą wydajność.

W efekcie mocno zdeformowane, zawilgocone lub uszkodzone kartony mogą wymagać indywidualnej oceny przed uruchomieniem seryjnego procesu.

Wysokość robocza 525–675 mm

Standardowy zakres wysokości stanowiska wynosi:

525–675 mm.

Dzięki temu urządzenie można dostosować do organizacji konkretnego stanowiska.

Ponadto wysokość robocza ma szczególne znaczenie, ponieważ operator wykonuje przy F105 ręczne napełnianie kartonu.

Właściwe ustawienie może ograniczyć nadmierne pochylanie się oraz poprawić dostęp do wnętrza opakowania.

W efekcie wysokość powinna być dobrana nie tylko do sąsiedniej zaklejarki, ale również do ergonomii operatora.

Opcjonalne koła

F105 może zostać wyposażona w koła.

Według aktualnej karty technicznej po zastosowaniu tej opcji zakres wysokości roboczej wynosi:

775–935 mm.

Dzięki temu formierkę można łatwiej przemieszczać pomiędzy stanowiskami.

Ponadto mobilność ułatwia reorganizację strefy pakowania oraz dostęp podczas prac porządkowych.

W efekcie opcjonalne koła są szczególnie użyteczne w zakładach, w których układ maszyn okresowo się zmienia.

Opcjonalne wyższe nogi

Drugą opcją są podwyższone nogi.

W takim wariancie wysokość robocza wynosi:

895–1055 mm.

Dzięki temu stanowisko może zostać dopasowane do wyżej ustawionej zaklejarki lub przenośnika.

Ponadto większa wysokość może być korzystna dla określonego sposobu ręcznego napełniania.

W efekcie konfiguracja urządzenia może zostać dostosowana zarówno do linii, jak i do wymagań ergonomicznych.

Wymiary formierki SIAT F105

Aktualna karta techniczna podaje wymiary maszyny:

1283–1660 × 570–933 × 673–855 mm
(długość × szerokość × wysokość).

Zakres wynika z możliwości regulacji urządzenia.

Dzięki temu podczas projektowania stanowiska można określić przestrzeń potrzebną dla samej formierki.

Jednak należy również zapewnić miejsce na:

• operatora,
• magazyn pustych kartonów,
• produkty przeznaczone do napełnienia,
• współpracującą zaklejarkę,
• odbiór gotowych kartonów,
• ewentualny przenośnik,
• dostęp serwisowy.

W efekcie kompletne stanowisko będzie wymagało większej powierzchni niż sam obrys F105.

Masa urządzenia 110 kg

Masa standardowej formierki wynosi około:

110 kg.

Dzięki temu konstrukcja zachowuje stabilność podczas działania pneumatycznego systemu składania i popychacza.

Jednocześnie F105 jest znacznie lżejsza niż kompletne zautomatyzowane systemy formowania i zaklejania.

Ponadto opcjonalne koła mogą ułatwić późniejsze przemieszczanie urządzenia.

W efekcie formierkę można wykorzystać także w stanowiskach, które wymagają większej elastyczności organizacyjnej.

Obsługa z lewej lub prawej strony

Aktualna dokumentacja podaje stronę operatora jako:

Left – Right.

Dzięki temu stanowisko może zostać zorganizowane z uwzględnieniem układu konkretnej hali.

Ponadto możliwość pracy z obu stron ułatwia integrację z sąsiednimi urządzeniami i dostęp do produktów.

W efekcie projekt linii nie musi być podporządkowany wyłącznie jednej orientacji operatora.

Producent zaznacza jednocześnie, że standardowa wersja lewostronna jest wariantem podstawowym w jego ofercie.

Brak pasów napędowych w F105

F105 sama nie wykorzystuje pasów transportowych charakterystycznych dla zaklejarek.

W aktualnej karcie technicznej parametr Drive Belts oznaczono jako brak.

Transport kartonu do dalszego urządzenia realizuje pneumatyczny popychacz.

Dzięki temu konstrukcja pozostaje skoncentrowana na formowaniu, stabilizacji i napełnianiu, a nie na samym zaklejaniu.

W efekcie pasy transportowe pojawiają się dopiero w zaklejarce, z którą F105 zostanie połączona.

F105 nie wykorzystuje taśmy samoprzylepnej

Ważne jest również to, że sama formierka nie posiada technologii zaklejania.

W aktualnej karcie parametr Sealing Technology pozostaje pusty.

Oznacza to, że F105:

• nie posiada głowicy taśmowej,
• nie nakłada taśmy na spód kartonu,
• nie zakleja górnych klap,
• nie wykorzystuje rolki taśmy jako materiału eksploatacyjnego.

Dzięki temu jest urządzeniem wyspecjalizowanym w przygotowaniu opakowania.

W efekcie parametry taśmy należy dobierać do zaklejarki współpracującej z F105, a nie do samej formierki.

Integracja F105 z zaklejarkami SIAT

Jednym z podstawowych założeń konstrukcji jest możliwość łatwego połączenia z półautomatyczną zaklejarką SIAT przeznaczoną do stałych formatów.

Producent oferuje dedykowane płyty mocujące zależne od konkretnego modelu zaklejarki.

Dzięki temu F105 i zaklejarka mogą tworzyć jedno spójne stanowisko.

Proces wygląda wtedy następująco:

1. operator umieszcza karton w F105,
2. dolne klapy są formowane,
3. karton zostaje ustabilizowany,
4. operator napełnia opakowanie,
5. zamyka górne klapy,
6. pneumatyczny popychacz kieruje karton do zaklejarki,
7. zaklejarka nakłada taśmę na górę i dół.

W efekcie powstaje półautomatyczne stanowisko obejmujące pełny ciąg od przygotowania kartonu do jego zamknięcia.

Forming – Filling – Sealing

SIAT opisuje kompletne stanowisko za pomocą trzech etapów:

Forming – Filling – Sealing.

F105 odpowiada przede wszystkim za dwa pierwsze elementy:

• przygotowanie kartonu,
• stworzenie ergonomicznego miejsca do jego napełnienia.

Zaklejarka realizuje trzeci etap.

Dzięki temu każdy element systemu posiada jasno określoną funkcję.

Ponadto użytkownik może dobrać model zaklejarki do własnych potrzeb.

W efekcie stanowisko można skonfigurować bardziej elastycznie niż pojedynczą zamkniętą maszynę wykonującą wszystkie czynności w jednej obudowie.

Opcjonalny przenośnik RG

Do systemu można dołączyć rolkowy przenośnik RG.

Dzięki temu gotowy karton może być łatwiej przekazywany po wyjściu z zaklejarki lub pomiędzy kolejnymi etapami.

Ponadto dodatkowe rolki mogą zapewnić podparcie dłuższym lub cięższym opakowaniom.

W efekcie operator nie musi ręcznie przenosić gotowego kartonu bezpośrednio po zakończeniu procesu.

Przenośniki GTL i GTR

SIAT przewiduje również rozsuwane przenośniki:

• GTL,
• GTR.

Dzięki elastycznej konstrukcji ich długość i przebieg można dopasować do organizacji stanowiska.

Ponadto takie rozwiązanie dobrze sprawdza się w magazynach i strefach wysyłkowych, w których układ procesu może okresowo ulegać zmianie.

W efekcie formierka SIAT F105 może stać się częścią zarówno stałego, jak i bardziej elastycznego ciągu pakowania.

Ergonomiczny magazyn pustych kartonów

Stanowisko zostało zaprojektowane tak, aby operator miał wygodny dostęp do kolejnych płaskich kartonów.

Dzięki temu po przekazaniu jednego opakowania do kolejnego etapu można szybko rozpocząć przygotowanie następnego.

Ponadto właściwa organizacja magazynu pustych kartonów ogranicza niepotrzebne przechodzenie po stanowisku.

W efekcie rytm pracy może być bardziej płynny.

Przy większej liczbie kartonów ergonomia pobierania kolejnych wykrojów staje się istotnym elementem całej wydajności procesu.

Ergonomia pracy operatora

F105 została zaprojektowana przede wszystkim jako urządzenie wspomagające człowieka, a nie całkowicie zastępujące operatora.

Dlatego duże znaczenie mają:

• stabilne utrzymywanie kartonu,
• właściwa wysokość robocza,
• pneumatyczny popychacz,
• dostęp do pustych opakowań,
• możliwość obsługi z lewej lub prawej strony.

Dzięki temu pracownik może skoncentrować się na umieszczaniu produktu w kartonie zamiast na przytrzymywaniu i przesuwaniu opakowania.

Ponadto ograniczenie powtarzalnych ruchów może usprawnić stanowisko przy dłuższych seriach.

W efekcie korzyść z F105 dotyczy nie tylko liczby kartonów na minutę, ale również organizacji codziennej pracy.

Formierka SIAT F105 a ręczne formowanie kartonów

Przy całkowicie ręcznym procesie operator musi samodzielnie otworzyć karton, złożyć wszystkie dolne klapy, utrzymać je we właściwej pozycji, przygotować karton do napełnienia, a później przenieść go dalej.

F105 przejmuje część tych czynności.

Dzięki temu składanie dolnych klap jest wspomagane przez urządzenie, a karton jest przytrzymywany podczas napełniania.

Ponadto pneumatyczny popychacz przekazuje wypełnione opakowanie do kolejnego urządzenia.

W efekcie liczba ręcznych manipulacji przy każdym kartonie zostaje ograniczona.

Formierka SIAT F105 a PS50-TB

F105 i PS50-TB mają podobny cel, ale różnią się zakresem funkcji.

F105 jest przede wszystkim półautomatyczną formierką i stanowiskiem napełniania. Do finalnego zamknięcia potrzebuje oddzielnej zaklejarki.

Natomiast PS50-TB integruje formowanie, napełnianie oraz sekcję zaklejającą w jednym urządzeniu.

Dzięki temu F105 zapewnia większą modułowość, ponieważ można ją połączyć z odpowiednią zaklejarką SIAT.

Z kolei PS50-TB jest bardziej zintegrowanym stanowiskiem typu 3 w 1.

W efekcie wybór zależy od tego, czy przedsiębiorstwo potrzebuje samodzielnej formierki współpracującej z istniejącą zaklejarką, czy kompletnej zintegrowanej stacji.

Formierka SIAT F105 a automatyczna formierka kartonów

Automatyczna formierka pobiera płaskie wykroje z magazynu i samodzielnie przygotowuje kolejne kartony.

F105 działa inaczej.

Operator ręcznie pobiera oraz umieszcza karton w maszynie. Następnie urządzenie wspomaga składanie dolnych klap i utrzymuje opakowanie podczas napełniania.

Dzięki temu F105 jest konstrukcyjnie prostsza i zachowuje człowieka w centrum procesu.

Ponadto rozwiązanie dobrze odpowiada stanowiskom, na których produkty muszą być ręcznie układane lub kontrolowane przed zamknięciem.

W efekcie pełna automatyczna formierka nie zawsze jest konieczna, szczególnie przy mniejszych seriach albo dużej różnorodności pakowanych produktów.

Formierka F105 jako pierwszy krok automatyzacji

SIAT określa F105 jako produkt przeznaczony dla firm rozpoczynających automatyzację procesu pakowania.

Urządzenie automatyzuje najbardziej powtarzalne elementy przygotowania kartonu, ale nie wymaga od razu wdrażania kompletnej automatycznej linii.

Dzięki temu można zachować ręczne napełnianie produktów, jeśli jest ono potrzebne ze względu na:

• kontrolę jakości,
• różnorodność produktów,
• sposób układania,
• krótkie serie,
• częste zmiany asortymentu.

Ponadto F105 można później rozbudować o zaklejarkę i transportery.

W efekcie poziom automatyzacji może rozwijać się stopniowo razem z potrzebami przedsiębiorstwa.

F105 przy produktach wymagających kontroli przed zapakowaniem

Nie każdy proces nadaje się do automatycznego umieszczania produktów w kartonie.

Czasami operator musi:

• sprawdzić kompletność zamówienia,
• skontrolować produkt,
• dodać dokumentację,
• zastosować wypełnienie,
• odpowiednio ułożyć zawartość.

W takim przypadku półautomatyczna formierka może być bardziej praktyczna niż kompletna automatyczna linia.

Dzięki F105 karton pozostaje stabilny podczas wykonywania tych czynności.

Następnie operator może przekazać gotowe opakowanie dalej za pomocą popychacza.

W efekcie automatyzowane są elementy powtarzalne, natomiast człowiek pozostaje tam, gdzie jego udział jest rzeczywiście potrzebny.

Formierka SIAT F105 w e-commerce

E-commerce jest jednym z sektorów wskazywanych przez producenta.

Na stanowisku pakowania operator często musi skompletować zamówienie, umieścić produkty, dodać zabezpieczenia i dokumenty, a dopiero później zamknąć karton.

Dzięki F105 opakowanie pozostaje stabilnie ustawione podczas tych czynności.

Ponadto po zakończeniu kompletacji popychacz może przekazać karton do zaklejarki.

W efekcie pracownik może wykonać cały etap pakowania w jednym uporządkowanym ciągu.

F105 będzie szczególnie efektywna tam, gdzie zamówienia są grupowane według formatów kartonów, ponieważ producent klasyfikuje urządzenie jako uniform.

Formierka SIAT F105 w branży spożywczej

Food & Dairy to kolejny sektor wskazany przez SIAT.

Produkty mogą być ręcznie umieszczane w przygotowanym kartonie zbiorczym, podczas gdy pneumatyczny system utrzymuje opakowanie we właściwej pozycji.

Dzięki temu pracownik może skoncentrować się na prawidłowym ułożeniu zawartości.

Ponadto po napełnieniu karton może zostać bezpośrednio przekazany do zaklejarki.

W efekcie stanowisko pozwala uporządkować końcowy etap pakowania produktów spożywczych.

F105 w branży Wine & Spirits

Producent wskazuje również Wine & Spirits.

W tej branży kartony mogą zawierać butelki lub inne produkty wymagające kontrolowanego ręcznego umieszczania.

Dzięki stabilizacji kartonu operator ma obie ręce wolne podczas napełniania.

Ponadto popychacz ogranicza potrzebę ręcznego przesuwania wypełnionego opakowania.

W efekcie F105 może poprawić ergonomię procesu szczególnie tam, gdzie gotowy karton staje się stosunkowo ciężki.

F105 w branży farmaceutycznej

Pharmaceutical Industry znajduje się wśród zastosowań wskazanych na stronie SIAT.

Półautomatyczny charakter urządzenia pozwala zachować ręczne umieszczanie i kontrolę zawartości.

Dzięki temu operator może sprawdzić kompletność opakowania przed skierowaniem go do zaklejania.

Ponadto stabilne utrzymanie kartonu ogranicza konieczność wykonywania dodatkowych manipulacji.

W efekcie formierka SIAT F105 może być elementem końcowego stanowiska pakowania zbiorczego.

F105 dla produktów konsumenckich

Household, Consumer & Personal Care również znajduje się na liście zastosowań producenta.

Produkty konsumenckie są często przygotowywane w seriach i umieszczane w powtarzalnych kartonach zbiorczych.

Dzięki temu format uniform dobrze odpowiada takiemu sposobowi produkcji.

Ponadto po zakończeniu jednej partii można przestawić urządzenie na kolejny wymiar.

W efekcie jedno stanowisko może obsługiwać kilka grup produktowych bez konieczności pełnej automatyzacji procesu napełniania.

F105 w małych i średnich zakładach produkcyjnych

Pełna automatyczna formierka nie zawsze jest ekonomicznie uzasadniona.

Jeżeli liczba kartonów jest zbyt duża dla komfortowej pracy całkowicie ręcznej, ale nadal potrzebny jest operator podczas napełniania, F105 wypełnia przestrzeń pomiędzy tymi rozwiązaniami.

Dzięki temu można ograniczyć czas przygotowania kartonu bez automatyzowania całego procesu.

Ponadto urządzenie nie potrzebuje zasilania elektrycznego.

W efekcie wdrożenie może być prostsze niż w przypadku bardziej złożonego systemu automatycznego.

Modułowa rozbudowa stanowiska

F105 może początkowo pracować jako formierka i stanowisko napełniania.

Następnie system może zostać uzupełniony o:

• zaklejarkę SIAT,
• przenośnik rolkowy RG,
• rozsuwany przenośnik GTL,
• rozsuwany przenośnik GTR,
• koła,
• podwyższone nogi.

Dzięki temu poziom automatyzacji można zwiększać stopniowo.

Ponadto producent oferuje dedykowane elementy mocujące pozwalające połączyć F105 z odpowiednią zaklejarką.

W efekcie urządzenie może stać się podstawą kompletnego półautomatycznego stanowiska pakowania.

Dane techniczne formierki SIAT F105

Parametr	SIAT F105
Typ urządzenia	półautomatyczna formierka kartonów
Klasyfikacja SIAT	Semi-Auto Uniform Size Case Erector
Format kartonu	uniform / stały format
Ustawianie formatu	ręczne
Składanie dolnych klap	półautomatyczne
Stabilizacja kartonu	pneumatyczna
Popychacz kartonu	pneumatyczny
Pasy napędowe	brak
Zaklejanie taśmą	nie – wymaga oddzielnej zaklejarki
Zasilanie elektryczne F105	niewymagane
Zasilanie robocze	pneumatyczne
Ciśnienie	5,5–7 bar
Wydajność maksymalna	do 10 kartonów/min
Minimalny karton	200 × 150 × 90 mm
Maksymalny karton – Standard	600 × 500 × 500 mm
Maksymalny karton – Long	800 × 500 × 500 mm
Typy kartonów	RSC / HSC / FEFCO 0200 / 0201
Typy fali	B / C / E
Standardowa wysokość robocza	525–675 mm
Wysokość z kołami	775–935 mm
Wysokość z wyższymi nogami	895–1055 mm
Wymiary maszyny	1283–1660 × 570–933 × 673–855 mm
Masa maszyny	około 110 kg
Strona operatora	lewa / prawa
Tryb manualny / automatyczny	tak
F105 Long	opcja
Koła	opcja
Wyższe nogi	opcja
Przenośnik RG	opcja
Przenośniki GTL / GTR	opcja
Integracja z zaklejarką SIAT	tak, poprzez dedykowane elementy mocujące

Gdzie sprawdzi się formierka SIAT F105?

Formierka SIAT F105 sprawdzi się przede wszystkim tam, gdzie kartony są nadal napełniane ręcznie, ale ich całkowicie manualne przygotowywanie zaczyna ograniczać tempo i ergonomię procesu.

Urządzenie jest odpowiednie między innymi dla:

• zakładów produkcyjnych,
• stanowisk ręcznego pakowania,
• e-commerce,
• branży spożywczej,
• Wine & Spirits,
• branży farmaceutycznej,
• produktów konsumenckich,
• procesów wymagających kontroli zawartości przed zamknięciem,
• linii wykorzystujących powtarzalne formaty kartonów.

Dzięki półautomatycznemu składaniu dolnych klap operator nie musi wykonywać całego etapu przygotowania ręcznie. Ponadto pneumatyczny system utrzymuje karton w pozycji pionowej podczas napełniania.

Po zakończeniu tej operacji popychacz przekazuje opakowanie do następnego urządzenia. W efekcie można stworzyć płynny proces od formowania aż do zaklejania.

Co więcej, sama F105 nie wymaga energii elektrycznej. Dzięki temu do jej pracy wystarcza odpowiednio przygotowana instalacja pneumatyczna.

Najważniejsze zalety formierki SIAT F105

• półautomatyczna formierka kartonów,
• półautomatyczne składanie dolnych klap,
• ergonomiczne stanowisko do ręcznego napełniania,
• pneumatyczne centrowanie kartonu,
• utrzymywanie kartonu w pozycji pionowej,
• pneumatyczny popychacz,
• możliwość przekazywania kartonu bezpośrednio do zaklejarki,
• możliwość utworzenia stanowiska Forming – Filling – Sealing,
• do 50% ograniczenia czasu przygotowania i pakowania według SIAT,
• wydajność do 10 kartonów/min,
• przeznaczenie do formatów uniform,
• ręczne ustawianie formatu,
• możliwość pracy manualnej i automatycznej,
• brak pasów napędowych,
• brak własnego systemu zaklejania taśmą,
• brak konieczności zasilania elektrycznego samej F105,
• całkowite sterowanie pneumatyczne,
• ciśnienie robocze 5,5–7 bar,
• minimalny karton 200 × 150 × 90 mm,
• standardowy maksymalny karton 600 × 500 × 500 mm,
• opcjonalna wersja F105 Long,
• F105 Long dla kartonów do 800 × 500 × 500 mm,
• obsługa kartonów RSC,
• obsługa kartonów HSC,
• FEFCO 0200 i 0201,
• obsługa fal B, C i E,
• standardowa wysokość robocza 525–675 mm,
• masa około 110 kg,
• kompaktowa konstrukcja,
• obsługa z lewej lub prawej strony,
• opcjonalne koła,
• opcjonalne wyższe nogi,
• opcjonalny przenośnik RG,
• opcjonalne przenośniki GTL i GTR,
• dedykowane mocowania do zaklejarek SIAT,
• możliwość stopniowej rozbudowy stanowiska,
• zastosowanie w e-commerce,
• zastosowanie w branży spożywczej,
• zastosowanie w Wine & Spirits,
• zastosowanie w farmacji,
• zastosowanie przy produktach konsumenckich,
• rozwiązanie przeznaczone jako pierwszy etap automatyzacji,
• konstrukcja Made in Italy.
