Opis

Kartoniarka SIAT PS50-TB – półautomatyczne stanowisko 3 w 1

Kartoniarka SIAT PS50-TB to półautomatyczne stanowisko pakujące 3 w 1, które łączy formowanie kartonu, jego napełnianie oraz zaklejanie górnej i dolnej części taśmą samoprzylepną. Dzięki temu kilka czynności, które przy klasycznym stanowisku wykonywane są na oddzielnych etapach, można zrealizować w obrębie jednej maszyny. Rozwiązanie pozwala ograniczyć powierzchnię potrzebną do pakowania, a jednocześnie usprawnić pracę operatora.

PS50-TB została zaprojektowana do małych i średnich kartonów o jednakowych wymiarach w ramach danej serii. Format ustawia się ręcznie, dlatego urządzenie najlepiej sprawdza się w procesach typu uniform, gdzie kolejne opakowania mają ten sam rozmiar. Po odpowiednim przygotowaniu stanowiska operator może formować karton, napełnić go produktem, zamknąć górne klapy, a następnie skierować opakowanie do sekcji zaklejania.

Ponadto kartoniarka SIAT PS50-TB wykorzystuje pneumatyczny popychacz, który ułatwia przesunięcie kartonu pomiędzy poszczególnymi etapami stanowiska. Dolne klapy są składane półautomatycznie, dzięki czemu liczba manualnych operacji wykonywanych podczas przygotowywania opakowania zostaje ograniczona.

W końcowej części maszyny karton jest przejmowany przez górne i dolne pasy napędowe. Następnie dwie jednostki SIAT K11 nanoszą taśmę o szerokości 50 mm na górną oraz dolną linię zamknięcia. W efekcie przygotowany i wypełniony karton może zostać zamknięty podczas jednego przejścia przez sekcję zaklejającą.

Kartoniarka SIAT PS50-TB jako stanowisko 3 w 1

Jedną z najważniejszych cech PS50-TB jest połączenie trzech funkcji:

formowania kartonu,
napełniania kartonu,
zaklejania kartonu.

Dzięki takiej konstrukcji operator nie musi przenosić opakowania pomiędzy kilkoma niezależnymi stanowiskami.

Najpierw płaski lub przygotowany karton zostaje ustawiony w sekcji formowania. Następnie dolna część jest przygotowywana do dalszego procesu, a operator może umieścić produkt wewnątrz opakowania. Po zakończeniu napełniania górne klapy są zamykane ręcznie, natomiast karton zostaje skierowany do sekcji zaklejającej.

W efekcie kartoniarka SIAT PS50-TB może zastąpić kilka rozdzielonych etapów pracy jednym kompaktowym stanowiskiem.

Ponadto ograniczenie liczby przejść operatora pomiędzy osobnymi urządzeniami może poprawić ergonomię procesu. Jest to szczególnie ważne przy seryjnym pakowaniu, gdzie te same czynności powtarzają się przez wiele godzin.

Formowanie, napełnianie i zaklejanie kartonu

PS50-TB została zaprojektowana jako kompleksowe stanowisko do półautomatycznego przygotowania kartonu.

Proces można podzielić na trzy podstawowe etapy.

Najpierw operator ustawia i formuje opakowanie. Dzięki mechanizmowi stanowiska składanie dolnych klap jest wspomagane półautomatycznie. Następnie karton pozostaje w wygodnej pozycji do napełnienia.

Po umieszczeniu produktu operator zamyka górne klapy.

Następnie pneumatyczny popychacz pomaga skierować karton do sekcji wyposażonej w pasy transportowe i jednostki zaklejające.

Dzięki temu cały proces pozostaje uporządkowany. Ponadto ograniczana jest konieczność ręcznego podnoszenia i przekładania kartonu pomiędzy oddzielnymi stanowiskami.

W efekcie PS50-TB może skrócić czas potrzebny do przygotowania pojedynczego opakowania w porównaniu z całkowicie manualnym procesem.

Półautomatyczne formowanie dolnych klap

Kartoniarka SIAT PS50-TB wykorzystuje system wspomagający składanie dolnych klap kartonu.

Proces jest określany przez producenta jako semi-automatic bottom flap folding, dlatego maszyny nie należy przedstawiać jako w pełni automatycznej formierki kartonów.

Operator nadal uczestniczy w przygotowaniu opakowania. Jednak mechanizm stanowiska ogranicza zakres manualnego składania dolnej części.

Dzięki temu czynność może być wykonywana bardziej ergonomicznie i powtarzalnie.

Ponadto karton pozostaje w odpowiedniej pozycji do napełniania. W efekcie nie trzeba najpierw całkowicie przygotowywać pustego kartonu na oddzielnym stanowisku, a następnie przenosić go w inne miejsce.

Pneumatyczny popychacz kartonu

PS50-TB została wyposażona w pneumatyczny popychacz.

Jego zadaniem jest ułatwienie przesuwania kartonu w obrębie stanowiska pakującego. Dzięki temu operator nie musi każdorazowo ręcznie przepychać wypełnionego opakowania na całą długość maszyny.

Ponadto zastosowanie pneumatyki pomaga zachować powtarzalność ruchu.

Popychacz jest jednym z elementów, które odróżniają PS50-TB od prostego stołu do ręcznego formowania kartonów.

W efekcie stanowisko przejmuje część pracy fizycznej operatora, ale jednocześnie zachowuje półautomatyczny charakter całego procesu.

Kartoniarka SIAT PS50-TB do kartonów o stałym formacie

PS50-TB została przeznaczona do kartonów typu uniform size.

Oznacza to, że po ustawieniu maszyny kolejne opakowania powinny posiadać takie same lub powtarzalne wymiary.

Format jest regulowany ręcznie. Dlatego przed rozpoczęciem serii operator dostosowuje:

prowadnice boczne,
wysokość sekcji zaklejającej,
pozostałe elementy odpowiadające aktualnemu wymiarowi kartonu.

Po zakończeniu regulacji kolejne opakowania tego samego formatu mogą być pakowane bez ponownego ustawiania maszyny.

Dzięki temu PS50-TB najlepiej sprawdza się w produkcji seryjnej.

Natomiast jeżeli szerokość i wysokość kartonu zmieniają się przy każdej kolejnej sztuce, urządzenie typu random z automatycznym dopasowaniem formatu będzie bardziej odpowiednim rozwiązaniem.

Ręczna regulacja formatu PS50-TB

Regulacja kartoniarki SIAT PS50-TB została zaprojektowana z myślą o prostym przezbrojeniu.

Prowadnice boczne są ustawiane ręcznie, natomiast wysokość reguluje się za pomocą uchwytów.

Dzięki temu zmiana pomiędzy seriami nie wymaga rozbudowanego systemu programowania.

Ponadto mechaniczny sposób regulacji ogranicza liczbę dodatkowych podzespołów potrzebnych wyłącznie do automatycznego rozpoznawania formatu.

W efekcie urządzenie zachowuje prostą konstrukcję, a jednocześnie może obsługiwać szeroki zakres kartonów.

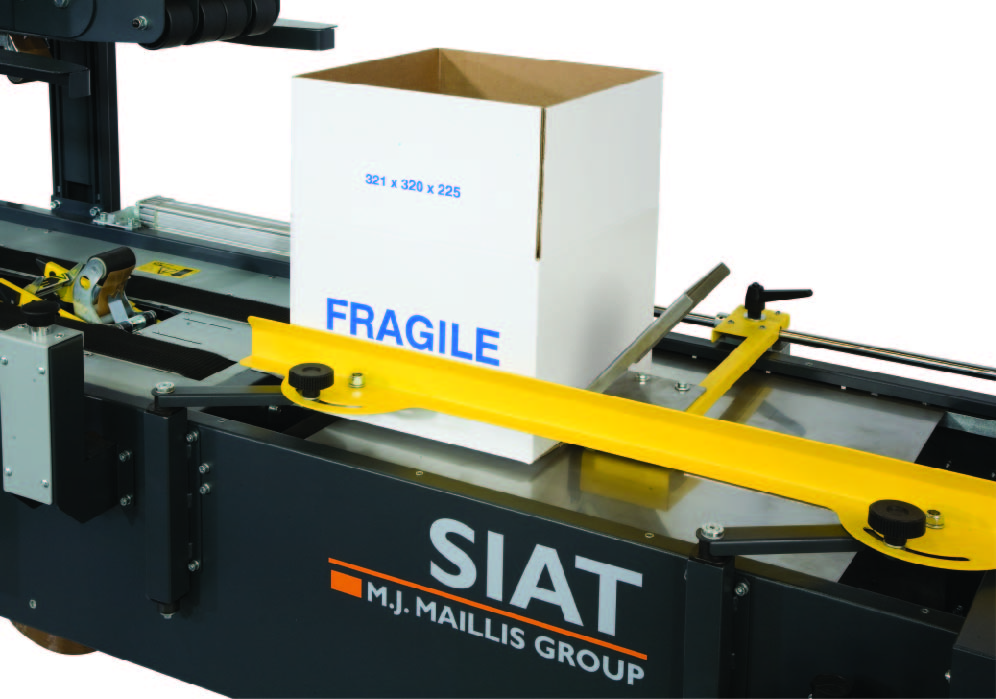

Ręczne prowadnice boczne

Prowadnice boczne odpowiadają za właściwe ustawienie opakowania.

Dzięki ich regulacji karton może zostać wycentrowany względem sekcji roboczej. Ponadto właściwe prowadzenie ma znaczenie podczas wprowadzania produktu pomiędzy napędzane pasy.

Jeśli karton znajduje się centralnie, górna i dolna taśma mogą zostać naniesione wzdłuż środkowej linii zamknięcia.

W efekcie prawidłowe ustawienie prowadnic wpływa bezpośrednio na powtarzalność całego procesu.

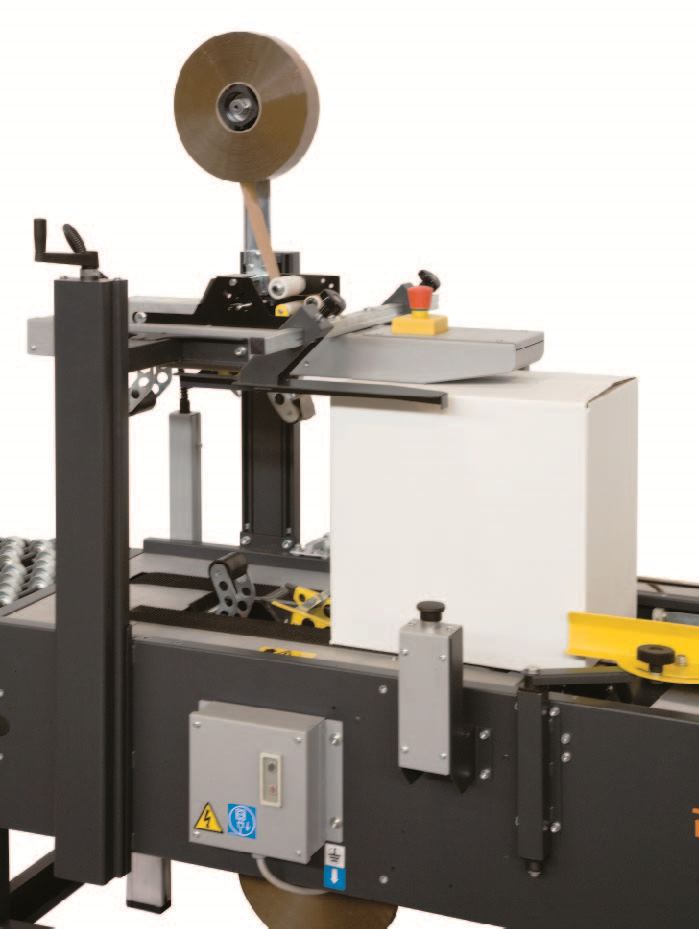

Regulacja wysokości za pomocą uchwytów

Wysokość maszyny względem kartonu jest ustawiana ręcznie.

Operator korzysta z uchwytów, aby dostosować położenie górnego zespołu do aktualnego opakowania.

Dzięki temu po wykonaniu regulacji kolejne kartony tej samej wysokości mogą być obsługiwane bez dalszych zmian.

Ponadto rozwiązanie ułatwia przechodzenie pomiędzy różnymi seriami produktów.

W efekcie kartoniarka SIAT PS50-TB może pracować z opakowaniami o wysokości od około 90–120 mm, zależnie od konfiguracji taśmy, aż do 500 mm.

Górne i dolne pasy transportowe

Sekcja zaklejania wykorzystuje napęd zarówno od góry, jak i od dołu.

Według aktualnej karty technicznej zastosowano:

górne i dolne pasy o szerokości 75 mm.

Dzięki temu wypełniony karton jest stabilnie transportowany przez jednostki zaklejające.

Ponadto kontakt z opakowaniem z dwóch stron pomaga zachować jego pozycję podczas nakładania taśmy.

W efekcie PS50-TB może prowadzić kartony o masie do 32 kg w kontrolowany sposób.

Podwójny napęd Top & Bottom

SIAT klasyfikuje system transportowy PS50-TB jako:

Dual Top & Bottom.

Oznacza to jednoczesne wykorzystanie napędu górnego oraz dolnego.

Dzięki temu maszyna różni się od prostszych zaklejarek wykorzystujących wyłącznie dolny lub boczny transport.

Ponadto rozwiązanie dobrze odpowiada wypełnionym kartonom, które muszą zachować stabilność podczas przejazdu.

W efekcie opakowanie może być prowadzone centralnie aż do całkowitego opuszczenia sekcji zaklejającej.

Prędkość pasów 22 m/min

Aktualna karta techniczna SIAT podaje prędkość pasów:

22 m/min.

Dzięki temu karton jest sprawnie przesuwany przez sekcję zaklejania.

Ponadto stała prędkość transportu pomaga zachować podobne warunki aplikacji taśmy przy każdej kolejnej sztuce.

Rzeczywista wydajność całego stanowiska zależy jednak również od czasu potrzebnego na formowanie i napełnianie.

Dlatego sama prędkość pasów nie powinna być utożsamiana z wydajnością procesu wyrażoną w kartonach na minutę.

Wydajność do 10 kartonów na minutę

Kartoniarka SIAT PS50-TB osiąga maksymalną wydajność:

do 10 kartonów/min.

Producent zaznacza, że parametr zależy od:

długości kartonu,
szybkości operatora,
jakości kartonu,
jakości taśmy,
organizacji napełniania.

Dzięki temu urządzenie może znacząco usprawnić proces w porównaniu z całkowicie ręcznym stanowiskiem.

Jednak rzeczywista liczba kartonów na minutę zależy również od tego, jak szybko produkt może zostać umieszczony w opakowaniu.

W efekcie maksymalną wydajność należy traktować jako wartość osiąganą w odpowiednio zorganizowanym procesie.

Zaklejanie góry i dołu jednocześnie

Po przejściu do sekcji zaklejania karton jest zabezpieczany od góry i od dołu.

Dwie jednostki nakładają taśmę równocześnie. Dzięki temu nie trzeba wykonywać dwóch osobnych operacji.

Ponadto karton nie musi być odwracany po zaklejeniu jednej strony.

W efekcie operator oszczędza czas i ogranicza liczbę ruchów wykonywanych przy każdym opakowaniu.

Jest to szczególnie istotne przy cięższych kartonach, których obracanie po napełnieniu byłoby niewygodne.

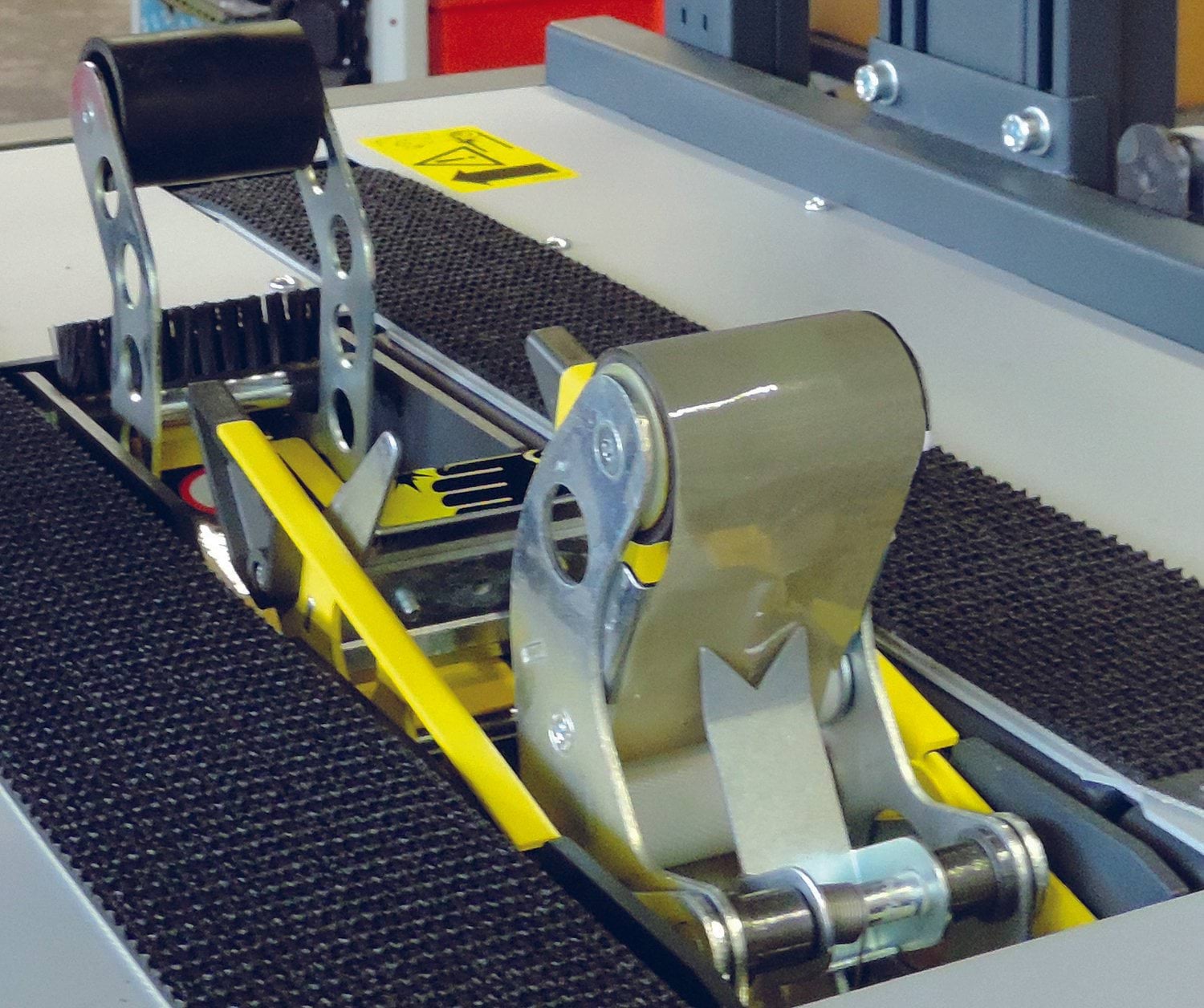

Dwie jednostki zaklejające SIAT K11

PS50-TB została wyposażona w:

2 × SIAT K11.

Jedna jednostka znajduje się w górnej, natomiast druga w dolnej części sekcji zaklejania.

Każda głowica jest przeznaczona do taśmy:

50 mm / 2″.

Dzięki temu oba zamknięcia wykonywane są tym samym standardem materiału.

Ponadto jednostki SIAT K zostały zaprojektowane z myślą o płynnym i powtarzalnym nanoszeniu taśmy.

W efekcie wygląd zamknięcia może być bardziej jednolity niż przy ręcznym używaniu dyspensera.

Taśma samoprzylepna 50 mm

Standardowa szerokość taśmy wynosi:

50 mm.

Dzięki temu PS50-TB wykorzystuje jeden z najpopularniejszych formatów materiału do zaklejania kartonów.

Ponadto jedna szerokość jest używana zarówno przez jednostkę górną, jak i dolną.

W efekcie przedsiębiorstwo może stosować wspólny standard rolek dla obu sekcji.

Taśmy PVC, OPP, PET i papierowe

Producent przewiduje możliwość stosowania taśm:

PVC,
OPP,
PET,
papierowych.

Dzięki temu rodzaj materiału można dopasować do konkretnego kartonu oraz wymagań logistycznych.

Ponadto wybór właściwej taśmy powinien uwzględniać:

jakość tektury,
temperaturę,
warunki magazynowania,
czas transportu,
masę zawartości,
wymagany poziom przyczepności.

W efekcie kartoniarka SIAT PS50-TB nie ogranicza użytkownika wyłącznie do jednego rodzaju materiału bazowego.

Rolka taśmy o średnicy do 410 mm

Maksymalna średnica rolki wynosi:

410 mm.

Dzięki temu jednostki mogą korzystać z przemysłowych rolek zawierających większą ilość materiału.

Ponadto większa rolka zmniejsza częstotliwość wymian przy seryjnym pakowaniu.

W efekcie przerwy związane z uzupełnianiem taśmy mogą występować rzadziej.

Tuleja taśmy 76 mm

Średnica wewnętrzna tulei wynosi:

76 mm.

Dlatego przy zamawianiu taśmy trzeba sprawdzić zarówno jej szerokość, jak i średnicę rdzenia.

Ponadto stosowanie właściwego standardu umożliwia poprawne zamontowanie rolki w jednostce K11.

W efekcie materiał może być prawidłowo rozwijany podczas całego procesu.

Zakładka taśmy 30, 50 lub 70 mm

PS50-TB może pracować z długością zakładki:

30 mm,
50 mm,
70 mm.

Parametr określa długość taśmy zachodzącej na pionowe ściany kartonu.

Dzięki temu sposób zaklejania można dopasować do wysokości opakowania oraz wymaganego zabezpieczenia.

Ponadto wybór długości zakładki wpływa na minimalną wysokość kartonu.

W efekcie właściwą konfigurację należy dobrać jeszcze przed rozpoczęciem regularnej produkcji.

Minimalne wymiary kartonu PS50-TB

Minimalna długość kartonu wynosi:

200 mm.

Minimalna szerokość wynosi:

150 mm.

Minimalna wysokość zależy natomiast od ustawionej długości zakładki taśmy:

90 mm przy zakładce 30 mm,
100 mm przy zakładce 50 mm,
120 mm przy zakładce 70 mm.

Dlatego najniższy możliwy format wynosi:

200 × 150 × 90 mm, jeśli zastosowana jest zakładka 30 mm.

Ponadto strona produktowa SIAT podaje 100 mm jako podstawową minimalną wysokość. W praktyce odpowiada to konfiguracji z zakładką 50 mm.

W efekcie minimalny format należy zawsze analizować razem z wybranym ustawieniem głowicy.

Maksymalny karton 600 × 500 × 500 mm

Największy obsługiwany karton ma wymiary:

600 × 500 × 500 mm
(długość × szerokość × wysokość).

Dzięki temu PS50-TB obejmuje szeroki zakres małych i średnich opakowań.

Ponadto ograniczenie długości do 600 mm wynika z konstrukcji stanowiska formująco-pakującego, dlatego w odróżnieniu od klasycznych otwartych zaklejarek długość nie jest nieograniczona.

W efekcie przed wyborem urządzenia trzeba sprawdzić wszystkie trzy wymiary rzeczywistych kartonów.

Zakres długości kartonu 200–600 mm

Zakres długości wynosi:

200–600 mm.

Dzięki temu maszyna może obsługiwać zarówno krótkie, jak i większe kartony zbiorcze.

Ponadto właściwa długość ma znaczenie dla wydajności całego procesu.

Krótsze kartony szybciej przechodzą przez strefę zaklejającą. Natomiast przy dłuższych opakowaniach czas transportu wzrasta.

W efekcie maksymalna wydajność do 10 kartonów/min jest osiągalna przede wszystkim przy odpowiednio krótkich produktach i sprawnej pracy operatora.

Zakres szerokości kartonu 150–500 mm

Obsługiwana szerokość wynosi:

150–500 mm.

Dzięki ręcznym prowadnicom można dostosować stanowisko do różnych formatów.

Ponadto po wykonaniu regulacji ustawienie jest zachowywane dla całej serii.

W efekcie jedna kartoniarka SIAT PS50-TB może obsługiwać kilka rodzin produktów, jeżeli są pakowane partiami.

Zakres wysokości kartonu do 500 mm

Maksymalna wysokość wynosi:

500 mm.

Minimalna wartość zaczyna się od 90 mm, ale jest zależna od długości zakładki taśmy.

Dzięki temu urządzenie może pracować z szerokim zakresem niskich i wysokich kartonów.

Ponadto ręczna regulacja wysokości jest wykonywana za pomocą uchwytów.

W efekcie zmiana pomiędzy seriami pozostaje stosunkowo prosta.

Masa kartonu od 0,5 do 32 kg

Producent określa zakres masy:

0,5–32 kg.

Dzięki temu PS50-TB może obsługiwać zarówno lekkie, jak i cięższe kartony zbiorcze.

Ponadto górne i dolne pasy pomagają stabilnie transportować wypełnione opakowanie.

Jednocześnie sama masa nie jest jedynym kryterium.

Karton powinien być odpowiednio sztywny, a zawartość powinna zachować stabilność podczas przesuwania.

W efekcie nietypowe produkty warto przetestować w rzeczywistej konfiguracji.

Kartony RSC i HSC

Karta techniczna przewiduje obsługę kartonów:

RSC,
HSC,
FEFCO 0200,
FEFCO 0201.

Dzięki temu urządzenie odpowiada popularnym konstrukcjom opakowań zbiorczych.

Ponadto obsługiwane są fale:

W efekcie PS50-TB może pracować z wieloma standardowymi opakowaniami z tektury falistej wykorzystywanymi w produkcji i logistyce.

Pneumatyka 5,5–7 bar

Pneumatyczny popychacz wymaga odpowiedniego zasilania sprężonym powietrzem.

Producent podaje ciśnienie robocze:

5,5–7 bar.

Dzięki temu układ pneumatyczny może realizować ruch popychacza z wymaganym zakresem pracy.

Ponadto przy projektowaniu stanowiska należy uwzględnić nie tylko ciśnienie, ale również zapotrzebowanie na powietrze.

W efekcie instalacja musi być odpowiednio przygotowana przed uruchomieniem kartoniarki.

Zużycie powietrza 14,2 Nl/cykl

Oficjalna karta techniczna podaje zużycie:

14,2 Nl/cykl.

Parametr pozwala oszacować wymagania instalacji pneumatycznej przy określonej wydajności.

Im większa liczba cykli wykonywana w ciągu minuty, tym wyższy przepływ musi zapewnić instalacja.

Ponadto należy pozostawić odpowiedni zapas dla innych urządzeń korzystających z tej samej sieci.

W efekcie dobór źródła sprężonego powietrza powinien uwzględniać cały proces, a nie wyłącznie nominalne ciśnienie PS50-TB.

Dwa silniki po 0,13 kW

Układ transportowy wykorzystuje:

2 × 0,13 kW.

Łączna moc zainstalowana wynosi:

0,26 kW.

Dzięki temu napędzane są górne i dolne pasy transportowe.

Ponadto stosunkowo niewielka moc wynika z charakteru urządzenia, które nie wykorzystuje procesów grzewczych.

W efekcie zapotrzebowanie elektryczne pozostaje umiarkowane przy zachowaniu automatycznego transportu kartonu przez sekcję zaklejania.

Moc zainstalowana 0,26 kW

Całkowita moc zainstalowana wynosi:

0,26 kW.

Według karty technicznej pobór prądu wynosi:

3,4 A dla wskazanej konfiguracji.

Dzięki tym wartościom można wcześniej przygotować właściwe przyłącze.

Ponadto konkretne parametry elektryczne należy zawsze potwierdzić dla zamawianej wersji maszyny.

W efekcie instalacja może zostać wykonana zgodnie z rzeczywistą specyfikacją dostarczonego urządzenia.

Zasilanie PS50-TB

Producent podaje standardowe warianty:

380–415 V, 50 Hz, 3PH + N + PE

oraz

220–240 V, 50 Hz, 1PH + N + PE.

Ponadto inne wykonania mogą być dostępne na zapytanie.

Dzięki temu kartoniarka SIAT PS50-TB może zostać dopasowana do różnych instalacji przemysłowych.

Jednocześnie przyłącze należy przygotować dopiero po potwierdzeniu konfiguracji konkretnej maszyny.

Wysokość robocza 585–735 mm

Aktualna karta techniczna ze statusem 01/2025 podaje standardowy zakres wysokości stołu:

585–735 mm.

Dzięki temu operator może dostosować stanowisko do warunków istniejącej strefy pakowania.

Ponadto właściwa wysokość wpływa na ergonomię podczas formowania i napełniania kartonu.

W efekcie pracownik nie musi przez cały czas podnosić opakowań z niskiego poziomu albo pracować przy zbyt wysokim stole.

Regulowana wysokość a ergonomia operatora

PS50-TB jest nie tylko zaklejarką, ale także stanowiskiem, przy którym operator napełnia karton.

Dlatego wysokość robocza ma szczególnie duże znaczenie.

Dzięki możliwości regulacji stanowisko można lepiej dopasować do procesu i sposobu pracy personelu.

Ponadto ograniczenie niepotrzebnego schylania lub unoszenia wypełnionych kartonów może poprawić ergonomię przy pracy seryjnej.

W efekcie właściwe ustawienie wysokości powinno być jednym z elementów uruchomienia maszyny.

Opcjonalne koła

PS50-TB może zostać wyposażona w koła.

Po zastosowaniu tej opcji wysokość robocza wynosi:

775–935 mm.

Dzięki kołom całe stanowisko może być łatwiej przemieszczane w obrębie hali.

Ponadto rozwiązanie ułatwia reorganizację przestrzeni lub dostęp podczas prac porządkowych.

W efekcie kartoniarka nie musi pozostawać na stałe w jednym punkcie zakładu.

Opcjonalne wyższe nogi

Producent przewiduje również podwyższone nogi.

W takiej konfiguracji wysokość robocza wynosi:

895–1055 mm.

Dzięki temu stanowisko może zostać dopasowane do wyżej poprowadzonej linii transportowej albo specyficznych wymagań ergonomicznych.

Ponadto odpowiedni poziom może ułatwić połączenie z innymi urządzeniami.

W efekcie PS50-TB może zostać zintegrowana z różnymi układami istniejącej linii.

Przenośnik rolkowy RG

Do maszyny można dołączyć przenośnik rolkowy RG.

Transporter może służyć do odbioru zamkniętego kartonu po zakończeniu procesu.

Dzięki temu operator nie musi ręcznie przenosić wypełnionego opakowania bezpośrednio z wyjścia maszyny.

Ponadto rolki mogą przekazać karton do kolejnego stanowiska.

W efekcie PS50-TB może zostać łatwiej połączona z dalszym procesem logistycznym.

Przenośniki rozsuwane GTL i GTR

Dostępne są również transportery:

GTL,
GTR.

Dzięki rozsuwanej konstrukcji mogą być dostosowane do aktualnej długości oraz układu stanowiska.

Ponadto sprawdzają się w miejscach, gdzie linia nie jest całkowicie stała.

W efekcie kartoniarka SIAT PS50-TB może współpracować zarówno z klasycznym przenośnikiem rolkowym, jak i bardziej elastycznym systemem transportowym.

Kompaktowe stanowisko pakujące

Połączenie trzech funkcji w jednej maszynie ogranicza powierzchnię potrzebną do organizacji procesu.

W klasycznym układzie oddzielne miejsce może być potrzebne na:

formowanie kartonów,
napełnianie,
ręczne przygotowanie zamknięcia,
zaklejanie.

Natomiast PS50-TB integruje te czynności w jednym ciągu.

Dzięki temu stanowisko może być krótsze i bardziej uporządkowane.

Ponadto operator nie musi wielokrotnie zmieniać miejsca pracy.

W efekcie urządzenie dobrze odpowiada zakładom, w których ilość dostępnej przestrzeni jest ograniczona.

Wymiary kartoniarki SIAT PS50-TB

Wymiary maszyny wynoszą:

1952 × 753 × 1305–1505 mm.

Dzięki szerokości 753 mm stanowisko pozostaje stosunkowo kompaktowe w odniesieniu do liczby realizowanych operacji.

Ponadto wysokość zależy od ustawienia konstrukcji.

Przy projektowaniu miejsca należy jednak uwzględnić także:

przestrzeń operatora,
miejsce na puste kartony,
miejsce na produkty do zapakowania,
strefę odbioru gotowych opakowań,
ewentualne transportery,
dostęp serwisowy.

W efekcie rzeczywista powierzchnia stanowiska będzie większa niż sam obrys maszyny.

Masa maszyny 200 kg

Masa PS50-TB wynosi około:

200 kg.

Dzięki solidnej konstrukcji stanowisko zachowuje stabilność podczas formowania, napełniania i transportu kartonu.

Jednocześnie masa musi zostać uwzględniona podczas pierwszego ustawienia maszyny.

Ponadto opcjonalne koła mogą ułatwić późniejsze przemieszczanie urządzenia po hali.

W efekcie można połączyć stabilność podczas pracy z możliwością reorganizacji stanowiska.

Solidna konstrukcja do pracy przemysłowej

SIAT podkreśla włoską konstrukcję oraz zastosowanie komponentów przeznaczonych do długotrwałej eksploatacji.

Dzięki temu PS50-TB została przygotowana do regularnej pracy w zakładach produkcyjnych i logistycznych.

Ponadto integracja kilku funkcji ogranicza liczbę osobnych urządzeń wymagających ustawienia i obsługi.

W efekcie przedsiębiorstwo może stworzyć kompletne półautomatyczne stanowisko na bazie jednego systemu.

Ergonomia procesu pakowania

Jedną z głównych korzyści PS50-TB jest ograniczenie manualnego przenoszenia kartonów pomiędzy kolejnymi operacjami.

Operator może przygotować, napełnić i przekazać karton do zaklejania w obrębie tego samego stanowiska.

Dzięki temu zmniejsza się liczba niepotrzebnych ruchów.

Ponadto pneumatyczny popychacz wspomaga przemieszczanie wypełnionego opakowania.

W efekcie praca może być mniej obciążająca, zwłaszcza przy kartonach znajdujących się w górnej części dopuszczalnego zakresu masy.

PS50-TB a ręczne formowanie kartonów

Przy całkowicie ręcznym procesie operator musi samodzielnie uformować dolne klapy, zakleić spód, przenieść karton do stanowiska napełniania, umieścić produkt, zamknąć górę i ponownie użyć taśmy.

PS50-TB skupia te operacje w jednym miejscu.

Dzięki temu dolna część jest formowana półautomatycznie, natomiast późniejsze zaklejanie górnej i dolnej linii jest wykonywane przez jednostki K11.

Ponadto popychacz ułatwia przekazanie kartonu do napędzanej sekcji.

W efekcie liczba czynności wykonywanych ręcznie zostaje ograniczona.

PS50-TB a klasyczna zaklejarka kartonów

Standardowa zaklejarka rozpoczyna pracę dopiero wtedy, gdy karton został już wcześniej uformowany i napełniony.

Natomiast kartoniarka SIAT PS50-TB udostępnia operatorowi osobną sekcję do formowania oraz napełniania.

Dzięki temu cały proces może być wykonywany w jednej osi.

Ponadto konstrukcja stanowiska ogranicza konieczność tworzenia oddzielnego stołu roboczego.

W efekcie PS50-TB jest bardziej rozbudowanym rozwiązaniem niż sama maszyna do aplikowania taśmy.

PS50-TB a automatyczna formierka kartonów

PS50-TB nie pobiera automatycznie płaskich wykrojów z magazynu i nie przygotowuje kolejnych kartonów bez udziału operatora.

Dlatego nie jest odpowiednikiem pełnej automatycznej formierki.

Operator nadal ręcznie uczestniczy w przygotowaniu opakowania i napełnianiu.

Natomiast maszyna wspomaga formowanie dolnych klap, transport oraz automatyczne zaklejanie.

W efekcie PS50-TB stanowi rozwiązanie pośrednie pomiędzy całkowicie ręcznym pakowaniem a w pełni automatyczną linią.

PS50-TB jako pierwszy etap automatyzacji

Producent pozycjonuje model jako rozwiązanie odpowiednie dla przedsiębiorstw rozpoczynających automatyzację.

Dzięki połączeniu trzech operacji można ograniczyć udział pracy ręcznej bez wdrażania od razu dużej automatycznej linii.

Ponadto urządzenie pozostaje proste w regulacji i obsłudze.

W efekcie kartoniarka SIAT PS50-TB może być dobrym rozwiązaniem tam, gdzie ręczne pakowanie przestaje być wystarczające, ale pełna automatyzacja nie jest jeszcze ekonomicznie uzasadniona.

PS50-TB w e-commerce

E-commerce jest jednym z sektorów wskazanych przez SIAT.

W sklepach internetowych i centrach wysyłkowych operator często wykonuje kilka czynności przy jednym zamówieniu.

Dzięki PS50-TB może uformować karton, umieścić w nim produkt, zamknąć opakowanie i przekazać je do automatycznego zaklejania bez opuszczania jednego stanowiska.

Ponadto zakres od małych do średnich kartonów odpowiada wielu przesyłkom e-commerce.

W efekcie urządzenie może usprawnić proces przy zamówieniach pakowanych w seriach jednego formatu.

PS50-TB w logistyce

Producent wskazuje również branżę logistyczną.

Kartoniarka może zostać zastosowana w strefie przygotowania produktów do magazynowania lub wysyłki.

Dzięki temu po napełnieniu opakowanie od razu trafia do sekcji zaklejania.

Ponadto dodatkowy przenośnik może skierować gotowy karton do dalszego procesu.

W efekcie stanowisko może zostać łatwo rozbudowane wraz ze wzrostem zapotrzebowania.

PS50-TB w branży spożywczej

Food & Dairy znajduje się wśród sektorów wskazywanych przez SIAT.

Produkty mogą być umieszczane w kartonach zbiorczych bezpośrednio na stanowisku PS50-TB.

Dzięki temu operator wykonuje formowanie, napełnianie oraz zamknięcie w jednym miejscu.

Ponadto obsługa kartonów do 32 kg pozwala wykorzystywać urządzenie przy wielu typowych opakowaniach zbiorczych.

W efekcie stanowisko może znaleźć zastosowanie na końcu procesu produkcyjnego.

PS50-TB w branży farmaceutycznej

SIAT wymienia również przemysł farmaceutyczny.

Kartony zbiorcze mogą zostać przygotowane, napełnione i zaklejone na jednym stanowisku.

Dzięki powtarzalnej aplikacji taśmy sposób zamknięcia jest mniej zależny od ręcznej techniki pracownika.

Ponadto możliwość stosowania taśm PET, OPP, PVC i papierowych pozwala dobrać materiał zgodnie z wymaganiami procesu.

W efekcie PS50-TB może wspierać końcowe pakowanie zbiorcze produktów.

PS50-TB w sektorze produktów konsumenckich

Household, Consumer & Personal Care jest kolejnym zastosowaniem wskazanym przez producenta.

Produkty konsumenckie często są przygotowywane w dużych seriach i trafiają do powtarzalnych kartonów zbiorczych.

Dzięki temu ręcznie ustawiana maszyna uniform może być dobrym rozwiązaniem.

Ponadto po zmianie serii operator może dostosować prowadnice i wysokość do innego formatu.

W efekcie jedno stanowisko może obsługiwać kilka grup produktów.

PS50-TB w branży Wine & Spirits

SIAT wskazuje także sektor Wine & Spirits.

Wypełnione kartony mogą osiągać znaczną masę, dlatego ograniczenie ręcznego przesuwania jest szczególnie istotne.

Dzięki pneumatycznemu popychaczowi operator otrzymuje wsparcie przy przekazywaniu opakowania do strefy zaklejającej.

Ponadto górne i dolne pasy odpowiadają za dalszy transport.

W efekcie stanowisko może ograniczyć liczbę ręcznych operacji wykonywanych przy cięższych kartonach.

Dobór PS50-TB do procesu

Przed wyborem urządzenia warto sprawdzić przede wszystkim:

minimalne i maksymalne wymiary kartonów,
masę gotowego opakowania,
długość serii jednego formatu,
szerokość stosowanej taśmy,
rodzaj materiału taśmy,
dostępność sprężonego powietrza,
wymaganą wysokość roboczą,
planowaną wydajność,
sposób dostarczania produktów do operatora,
sposób odbioru gotowych kartonów.

Dzięki temu można ocenić, czy półautomatyczne stanowisko uniform odpowiada rzeczywistym potrzebom.

Ponadto należy uwzględnić czas potrzebny na napełnianie.

W efekcie sama wydajność sekcji zaklejającej nie powinna być jedynym kryterium wyboru.

Dane techniczne kartoniarki SIAT PS50-TB

Parametr	SIAT PS50-TB
Typ urządzenia	półautomatyczne stanowisko formowania, napełniania i zaklejania
Liczba funkcji	3 – formowanie + napełnianie + zaklejanie
Format kartonów	uniform / stały format
Regulacja formatu	ręczna
Składanie dolnych klap	półautomatyczne
Popychacz kartonu	pneumatyczny
Zaklejanie	góra + dół
Napęd transportowy	górny + dolny
Szerokość pasów wg karty 01/2025	75 mm
Prędkość pasów	22 m/min
Maksymalna wydajność	do 10 kartonów/min
Jednostki zaklejające	2 × SIAT K11
Szerokość taśmy	50 mm / 2″
Materiały taśmy	PVC / OPP / PET / papier
Zakładka taśmy	30 / 50 / 70 mm
Maksymalna średnica rolki	410 mm
Średnica tulei	76 mm
Minimalny karton	200 × 150 × 90 mm przy zakładce 30 mm
Minimalna wysokość przy zakładce 50 mm	100 mm
Minimalna wysokość przy zakładce 70 mm	120 mm
Maksymalny karton	600 × 500 × 500 mm
Masa kartonu	0,5–32 kg
Typ kartonu	RSC / HSC / FEFCO 0200 / 0201
Typ fali	B / C / E
Ciśnienie pneumatyczne	5,5–7 bar
Zużycie powietrza	14,2 Nl/cykl
Silniki	2 × 0,13 kW
Moc zainstalowana	0,26 kW
Pobór prądu wg karty	3,4 A
Zasilanie	380–415 V 50 Hz 3PH + N + PE lub 220–240 V 50 Hz 1PH + N + PE
Standardowa wysokość robocza	585–735 mm
Wysokość z kołami	775–935 mm
Wysokość z wyższymi nogami	895–1055 mm
Wymiary maszyny	1952 × 753 × 1305–1505 mm
Masa maszyny	około 200 kg
Strona operatora	lewa / prawa
Koła	opcja
Wyższe nogi	opcja
Przenośnik RG	opcja
Przenośniki GTL / GTR	opcja

Gdzie sprawdzi się kartoniarka SIAT PS50-TB?

Kartoniarka SIAT PS50-TB sprawdzi się przede wszystkim w przedsiębiorstwach, które nadal wykonują znaczną część procesu przygotowania kartonów ręcznie, ale chcą stopniowo zwiększyć poziom automatyzacji.

Urządzenie jest szczególnie odpowiednie tam, gdzie:

kartony są pakowane seriami,
format nie zmienia się przy każdej sztuce,
operator samodzielnie napełnia opakowanie,
wymagane jest jednoczesne zaklejanie góry i dołu,
potrzebne jest ograniczenie liczby oddzielnych stanowisk,
powierzchnia hali jest cenna,
ważna jest ergonomia pracy.

Dzięki połączeniu formowania, napełniania oraz zaklejania w jednym urządzeniu można stworzyć bardziej uporządkowany proces.

Ponadto pneumatyczny popychacz wspomaga operatora, natomiast górne i dolne pasy przejmują karton w końcowym etapie.

W efekcie PS50-TB może być wykorzystywana w produkcji, logistyce, e-commerce, branży spożywczej, farmaceutycznej, Wine & Spirits oraz przy produktach konsumenckich.

Najważniejsze zalety kartoniarki SIAT PS50-TB

półautomatyczne stanowisko pakujące,
trzy funkcje w jednej maszynie,
formowanie kartonu,
możliwość wygodnego napełniania kartonu,
jednoczesne zaklejanie góry i dołu,
półautomatyczne składanie dolnych klap,
pneumatyczny popychacz kartonu,
ręczna regulacja formatu,
przeznaczenie do kartonów uniform,
szybkie ustawianie prowadnic bocznych,
regulacja wysokości za pomocą uchwytów,
górne i dolne pasy transportowe,
pasy o szerokości 75 mm według karty 01/2025,
prędkość pasów 22 m/min,
wydajność do 10 kartonów/min,
dwie jednostki SIAT K11,
taśma o szerokości 50 mm,
obsługa taśm PVC,
obsługa taśm OPP,
obsługa taśm PET,
obsługa taśm papierowych,
zakładka 30, 50 lub 70 mm,
rolki taśmy do 410 mm,
tuleja 76 mm,
kartony od 200 × 150 × 90 mm w odpowiedniej konfiguracji,
kartony do 600 × 500 × 500 mm,
masa kartonu od 0,5 do 32 kg,
kartony RSC i HSC,
zgodność z FEFCO 0200 i 0201,
obsługa fal B, C i E,
pneumatyka 5,5–7 bar,
zużycie powietrza 14,2 Nl/cykl,
dwa silniki po 0,13 kW,
moc zainstalowana 0,26 kW,
regulowana wysokość robocza,
możliwość zastosowania kół,
możliwość zastosowania wyższych nóg,
możliwość zastosowania przenośnika RG,
możliwość zastosowania transporterów GTL i GTR,
ograniczona powierzchnia stanowiska dzięki konstrukcji 3 w 1,
możliwość integracji z niewielką linią pakującą,
zastosowanie w produkcji seryjnej,
zastosowanie w logistyce,
zastosowanie w e-commerce,
zastosowanie w branży spożywczej,
zastosowanie w farmacji,
rozwiązanie odpowiednie jako kolejny etap automatyzacji ręcznego pakowania.

Kartoniarka formierka do kartonów SIAT PS50-TB półautomatyczna
