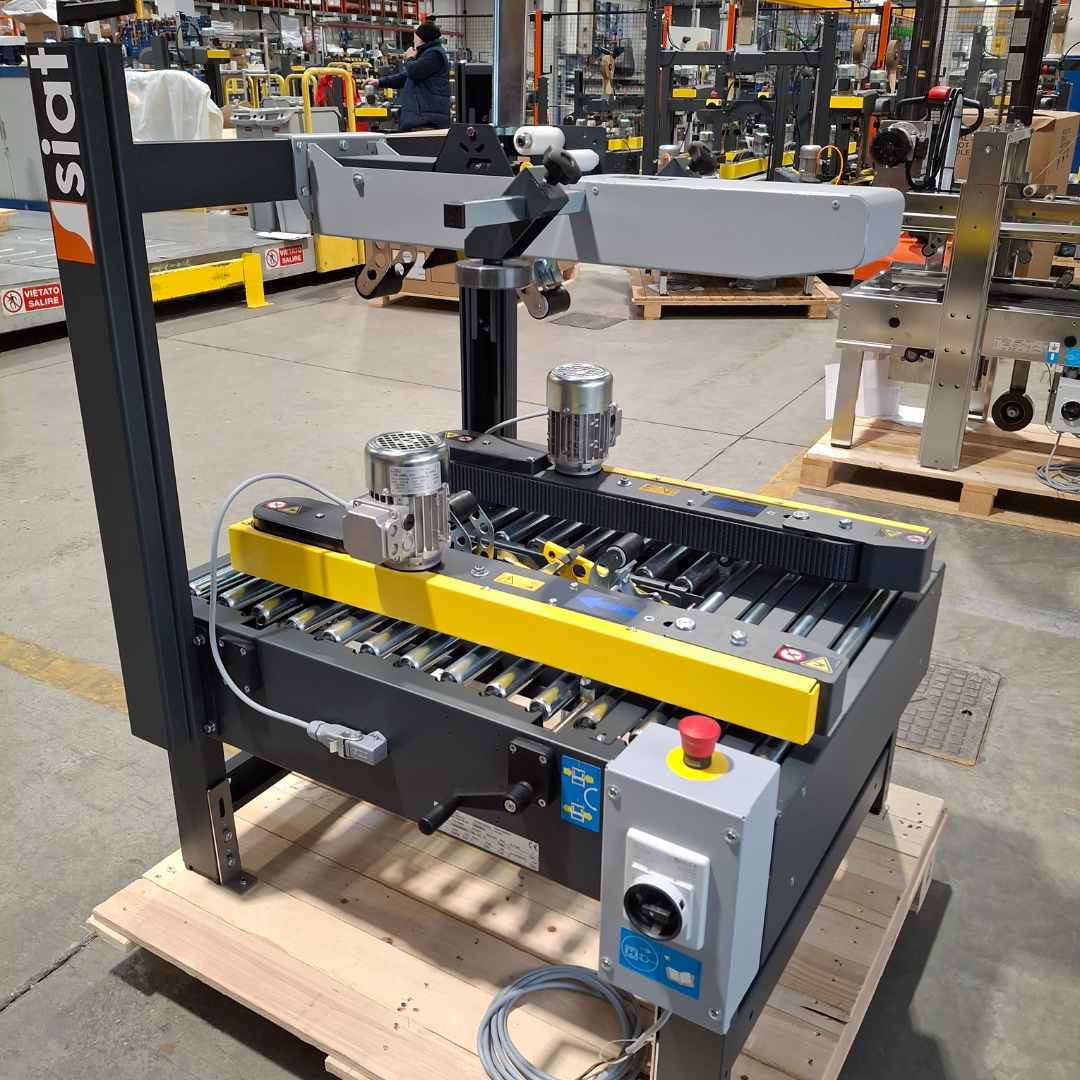

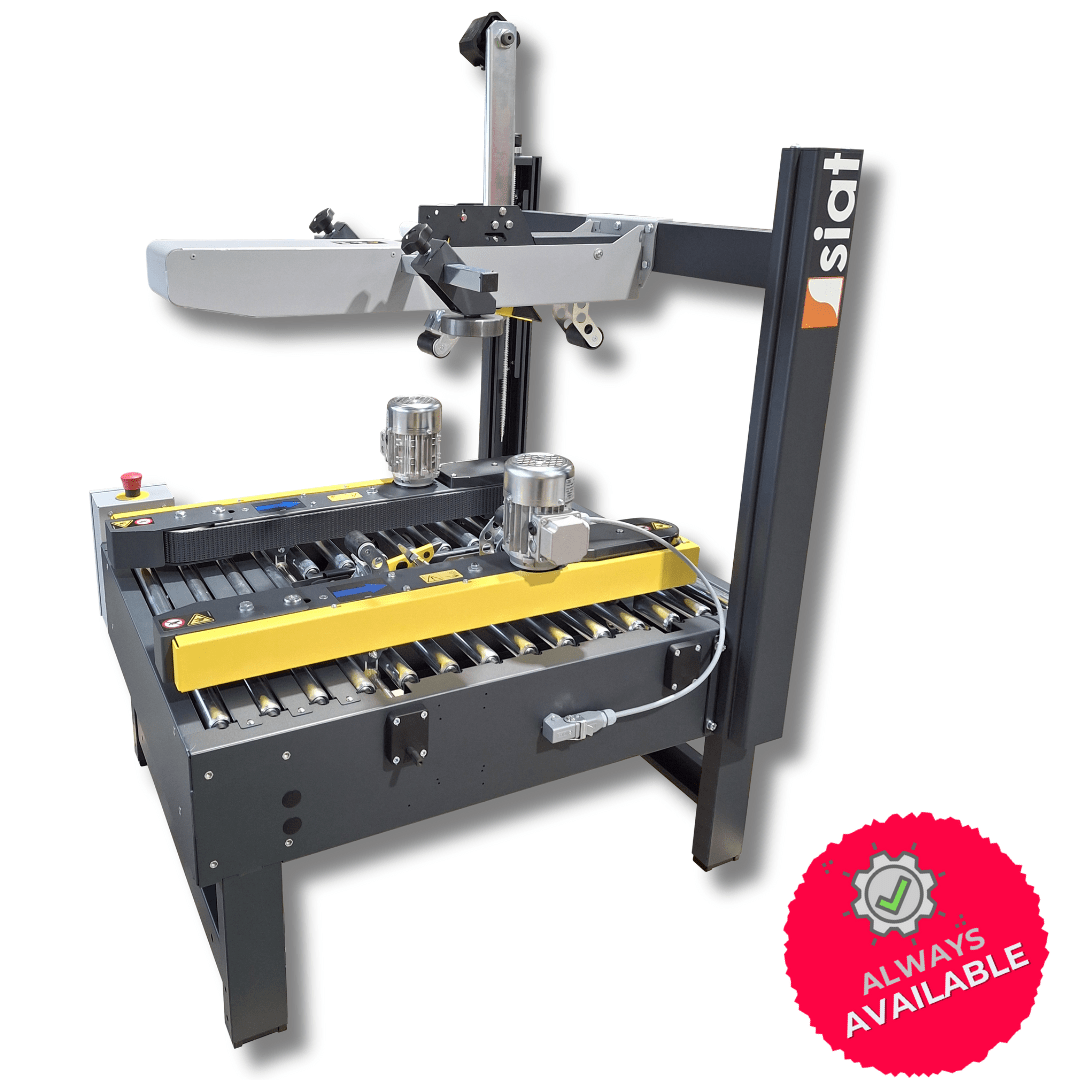

Zaklejarka SIAT S8 do kartonów

Zaklejarka SIAT S8 to półautomatyczna maszyna przeznaczona do seryjnego zamykania kartonów o jednakowych wymiarach za pomocą taśmy samoprzylepnej. Urządzenie jednocześnie zakleja górną i dolną część opakowania, dlatego ogranicza liczbę ręcznych czynności wykonywanych przy każdym kartonie. Ponadto dwa boczne pasy napędowe o szerokości 50 mm stabilnie prowadzą opakowanie przez całą strefę roboczą.

SIAT S8 została zaprojektowana jako kompaktowa zaklejarka do małych i średnich kartonów. Format jest ustawiany ręcznie, dlatego maszyna najlepiej sprawdza się w procesach, w których przez określony czas pakowana jest seria opakowań o takich samych wymiarach. Dzięki temu po przygotowaniu szerokości i wysokości operator może podawać kolejne kartony bez ponownego przezbrajania urządzenia.

Zaklejarka SIAT S8 osiąga maksymalną wydajność do 20 kartonów na minutę, natomiast prędkość bocznych pasów wynosi 22 m/min. Jednocześnie maszyna obsługuje kartony o szerokości do 500 mm, wysokości do 500 mm oraz masie od 0,5 do 32 kg.

Standardowa jednostka zaklejająca K11 współpracuje z taśmą o szerokości 50 mm. Ponadto urządzenie może przetwarzać taśmy PVC, OPP, PET i papierowe. Dzięki temu rodzaj materiału można dopasować do sposobu pakowania, powierzchni kartonu oraz wymagań dotyczących transportu i magazynowania.

Zaklejarka SIAT S8 do kartonów o stałym formacie

SIAT S8 jest maszyną typu Uniform Size, czyli przeznaczoną do kartonów o jednakowych wymiarach w ramach aktualnej serii.

Operator przed rozpoczęciem pracy ustawia maszynę do szerokości i wysokości konkretnego opakowania. Następnie kolejne kartony mogą przechodzić przez urządzenie przy niezmienionych ustawieniach.

Dzięki temu zaklejarka SIAT S8 szczególnie dobrze odpowiada procesom, w których:

jeden format kartonu jest używany przez dłuższy czas,
produkcja odbywa się seriami,
zmiany formatu występują pomiędzy partiami,
nie jest potrzebne automatyczne rozpoznawanie kolejnego kartonu,
liczy się prosta regulacja maszyny,
przedsiębiorstwo chce ograniczyć ręczne używanie dyspensera do taśmy.

Ponadto ręczne ustawianie formatu ogranicza złożoność konstrukcji w porównaniu z zaklejarką typu random. W efekcie S8 może być dobrym rozwiązaniem dla przedsiębiorstw rozpoczynających automatyzację procesu zamykania kartonów.

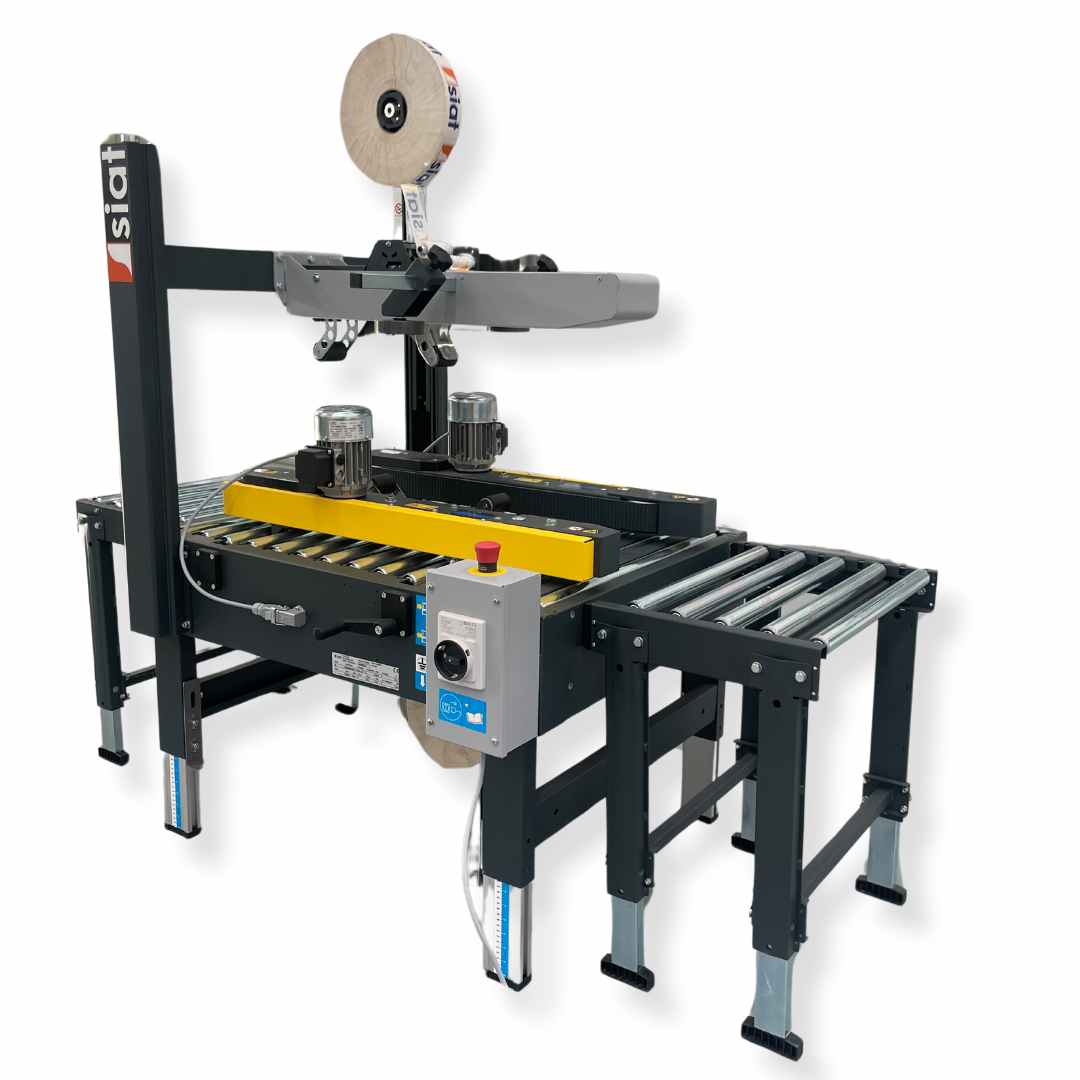

Półautomatyczna zaklejarka SIAT S8

Zaklejarka SIAT S8 należy do półautomatycznych maszyn pakujących.

Operator ręcznie przygotowuje karton i składa jego górne klapy. Następnie wprowadza opakowanie pomiędzy boczne pasy transportowe.

Karton jest przejmowany przez napęd i prowadzony przez strefę zaklejania. Jednocześnie górna i dolna jednostka nanoszą taśmę na linię zamknięcia.

Dzięki temu operator nie musi ręcznie rozwijać, dociskać i odcinać taśmy na każdym kartonie. Ponadto prędkość przejazdu przez sekcję roboczą pozostaje kontrolowana przez maszynę.

W efekcie S8 automatyzuje najbardziej powtarzalną część procesu, pozostawiając operatorowi przygotowanie oraz podawanie opakowań.

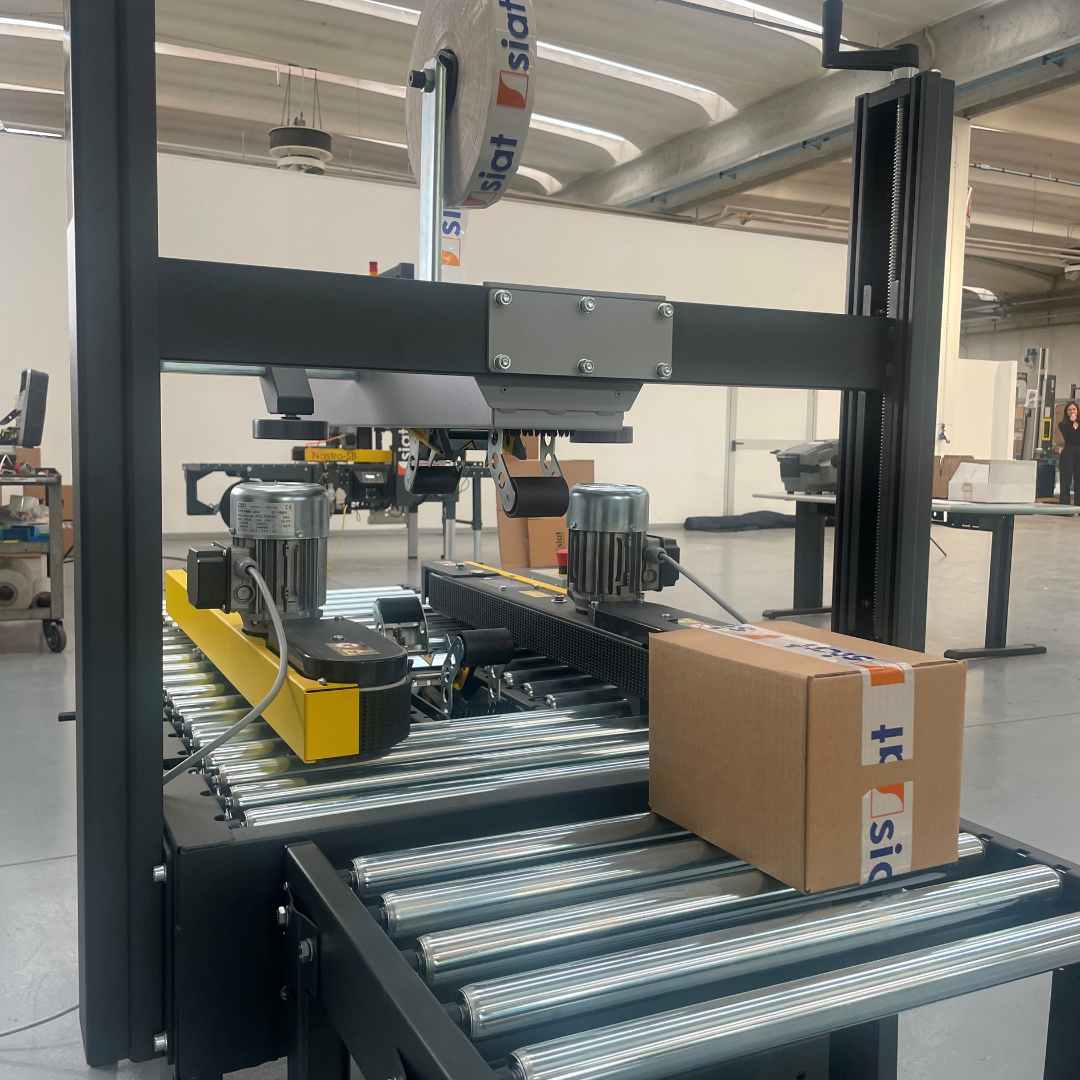

Zaklejanie góry i dołu w jednym przejściu

Jedną z podstawowych funkcji S8 jest jednoczesne zaklejanie górnej i dolnej części kartonu.

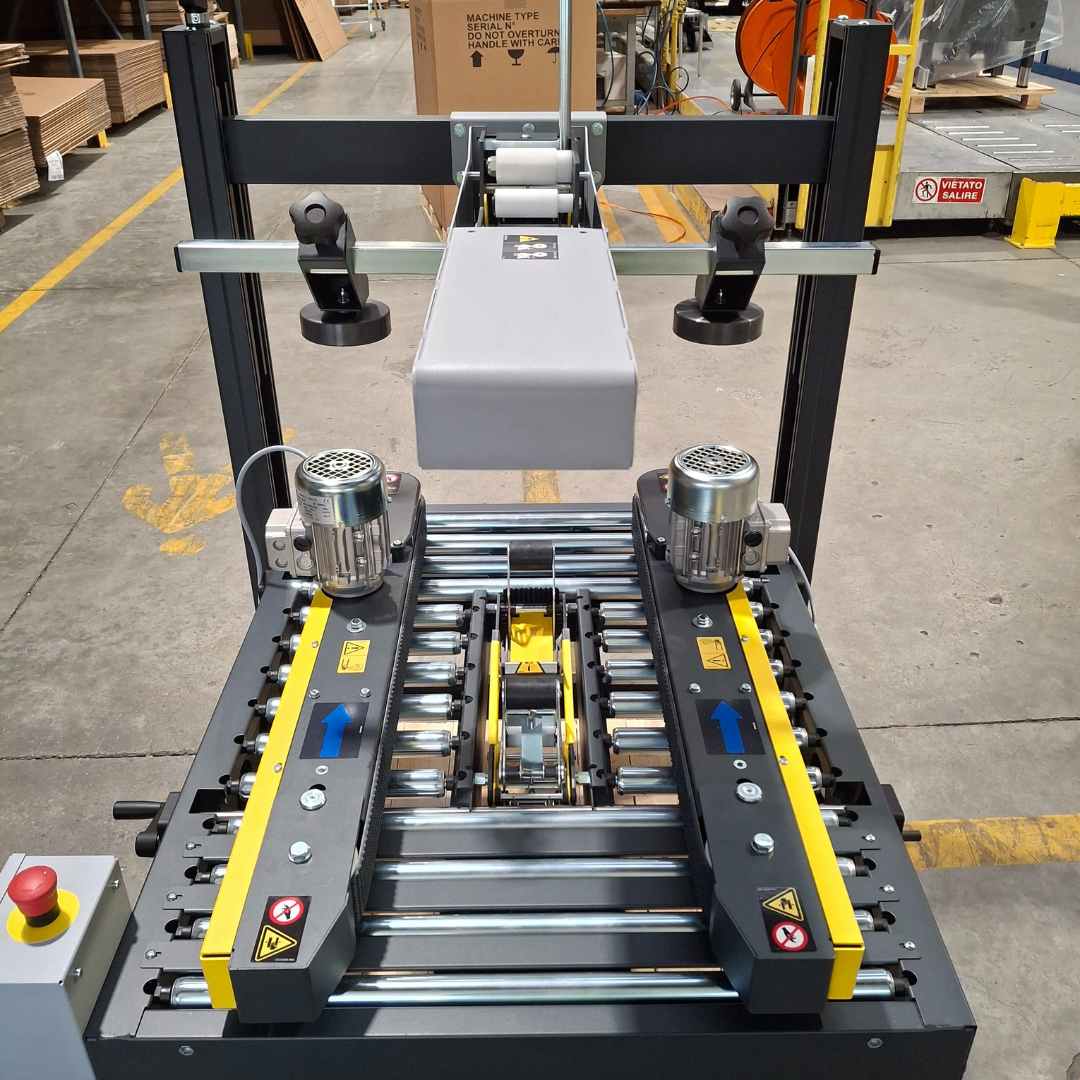

Maszyna posiada dwie jednostki zaklejające. Górna odpowiada za zamknięcie górnych klap, natomiast dolna nanosi taśmę na spód opakowania.

Dzięki temu oba połączenia powstają podczas jednego przejazdu przez urządzenie. Ponadto operator nie musi obracać kartonu ani wykonywać drugiej osobnej operacji.

Taśma jest prowadzona w kontrolowany sposób przez jednostki SIAT K. W efekcie sposób jej aplikowania pozostaje bardziej powtarzalny niż podczas całkowicie ręcznego zaklejania.

Boczne pasy zaklejarki SIAT S8

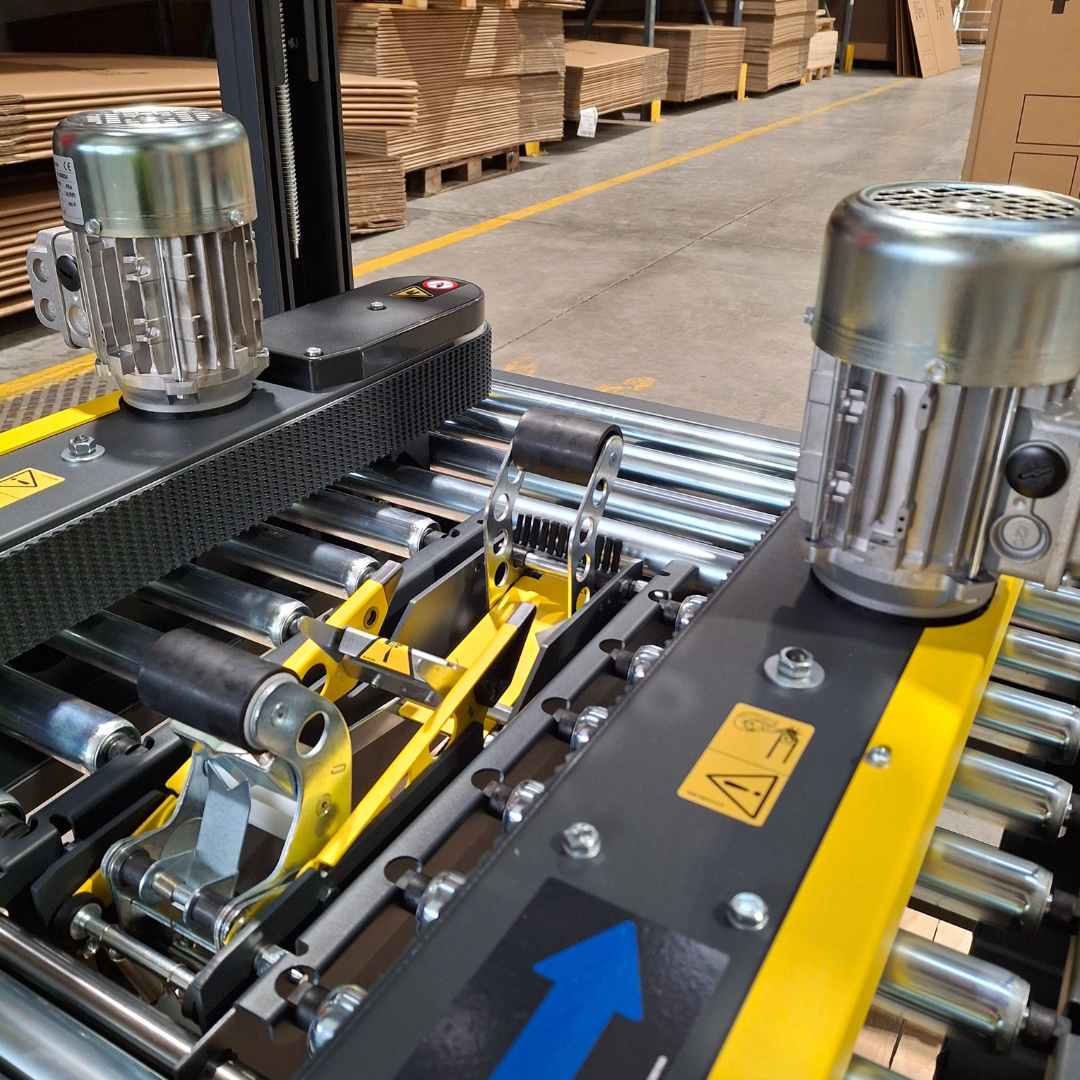

Zaklejarka SIAT S8 wykorzystuje dwa boczne pasy napędowe.

Każdy pas ma szerokość:

50 mm.

Pasy znajdują się po obu stronach kartonu i odpowiadają za jego transport przez urządzenie. Dzięki temu opakowanie jest prowadzone bocznie, a dolna powierzchnia pozostaje dostępna dla dolnej jednostki zaklejającej.

Ponadto boczny system napędu pomaga utrzymywać karton centralnie w stosunku do głowic aplikujących taśmę.

W efekcie rozwiązanie dobrze odpowiada małym i średnim opakowaniom o stabilnym kształcie.

Dwa boczne pasy 50 mm

SIAT podkreśla zastosowanie dwóch bocznych pasów o szerokości 50 mm jako jeden z kluczowych elementów konstrukcji S8.

Dzięki napędowi po obu stronach karton jest przesuwany równomiernie wzdłuż osi maszyny. Ponadto rozstaw pasów można ręcznie dopasować do aktualnej szerokości opakowania.

W efekcie karton może zachować właściwe położenie podczas kontaktu z górną oraz dolną jednostką zaklejającą.

System bocznego transportu jest szczególnie użyteczny wtedy, gdy opakowanie posiada regularne ściany oraz stabilną podstawę.

Stabilne prowadzenie kartonu

Prawidłowe ustawienie pasów ma bezpośrednie znaczenie dla jakości całego procesu.

Jeżeli karton jest prowadzony centralnie, taśma może być nakładana wzdłuż linii łączenia klap. Dzięki temu kolejne opakowania otrzymują zamknięcie w podobnym miejscu.

Ponadto boczne pasy ograniczają przypadkowe przemieszczanie się kartonu podczas przejazdu.

W efekcie zaklejarka SIAT S8 może zapewnić powtarzalniejszy rezultat niż stanowisko, na którym operator ręcznie przesuwa i zakleja każde opakowanie.

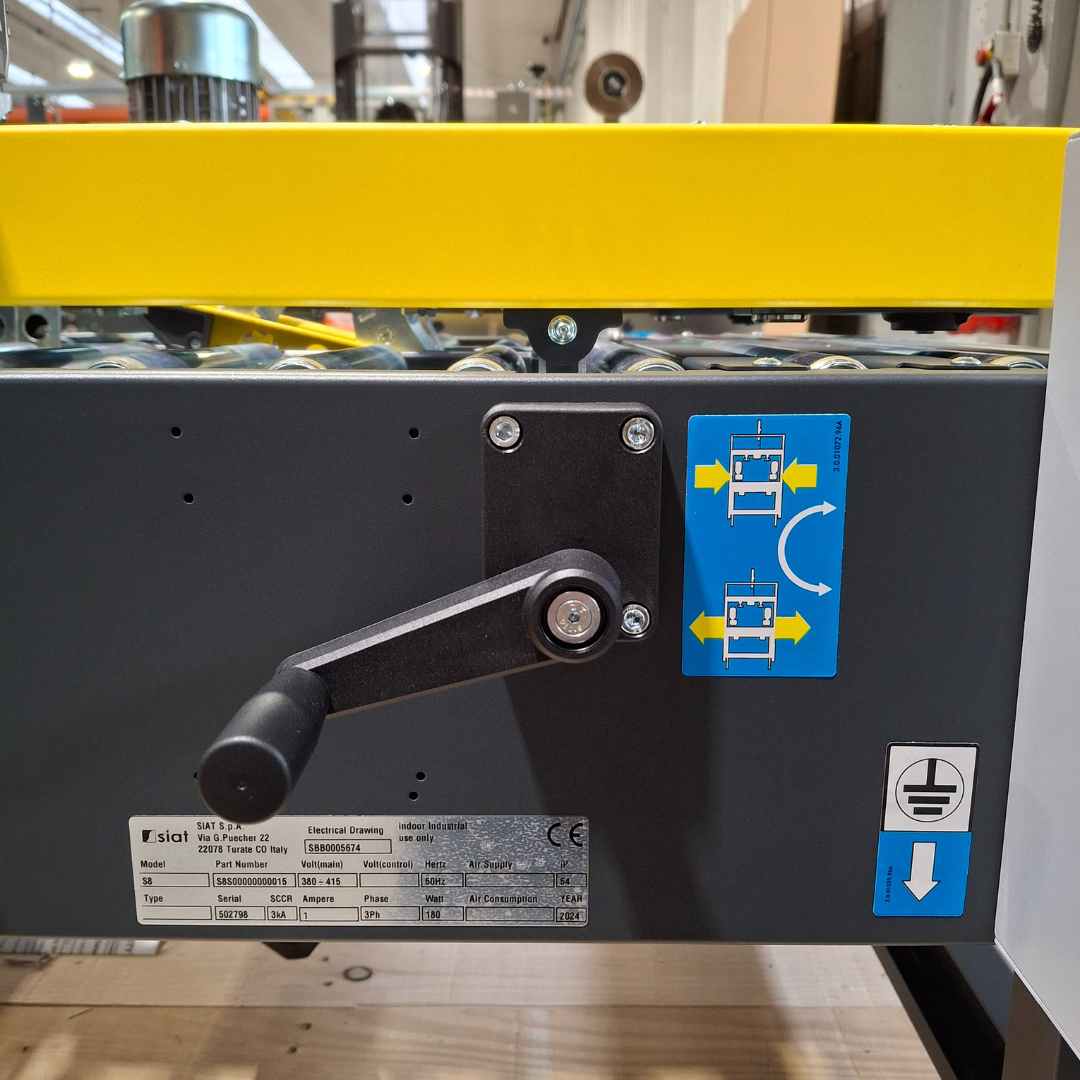

Ręczna regulacja pasów bocznych

Rozstaw bocznych pasów ustawia się ręcznie.

Dzięki temu operator przygotowuje maszynę dokładnie do szerokości aktualnego kartonu. Po ustawieniu nie trzeba wykonywać kolejnej regulacji, dopóki format opakowania pozostaje bez zmian.

Ponadto ręczna konstrukcja dobrze odpowiada seryjnemu sposobowi pracy.

W efekcie zaklejarka SIAT S8 nie potrzebuje rozbudowanego automatycznego systemu rozpoznawania szerokości.

Jeżeli jednak każdy kolejny karton posiada inny format, bardziej odpowiednie może być urządzenie zaprojektowane do pracy typu random.

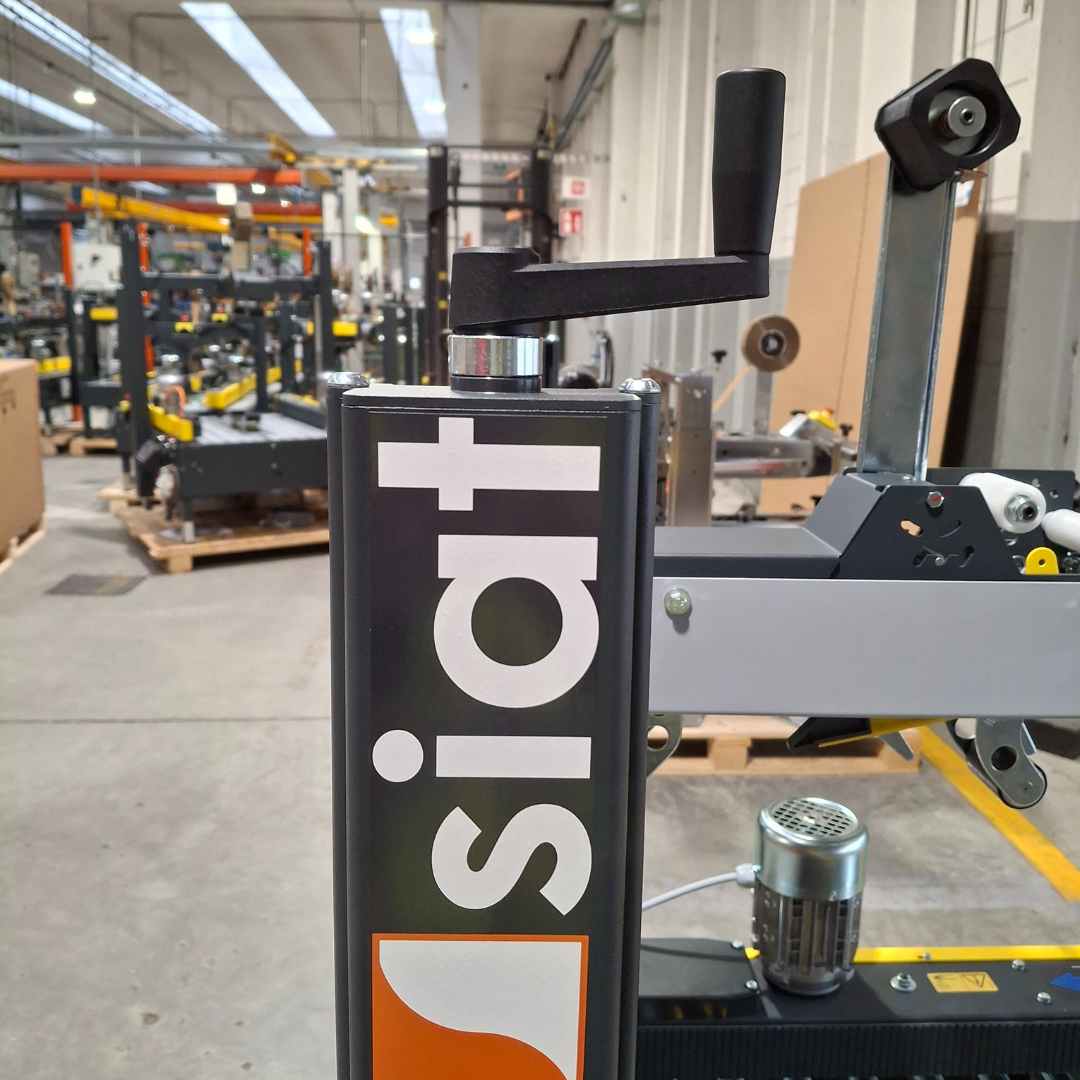

Ręczna regulacja wysokości SIAT S8

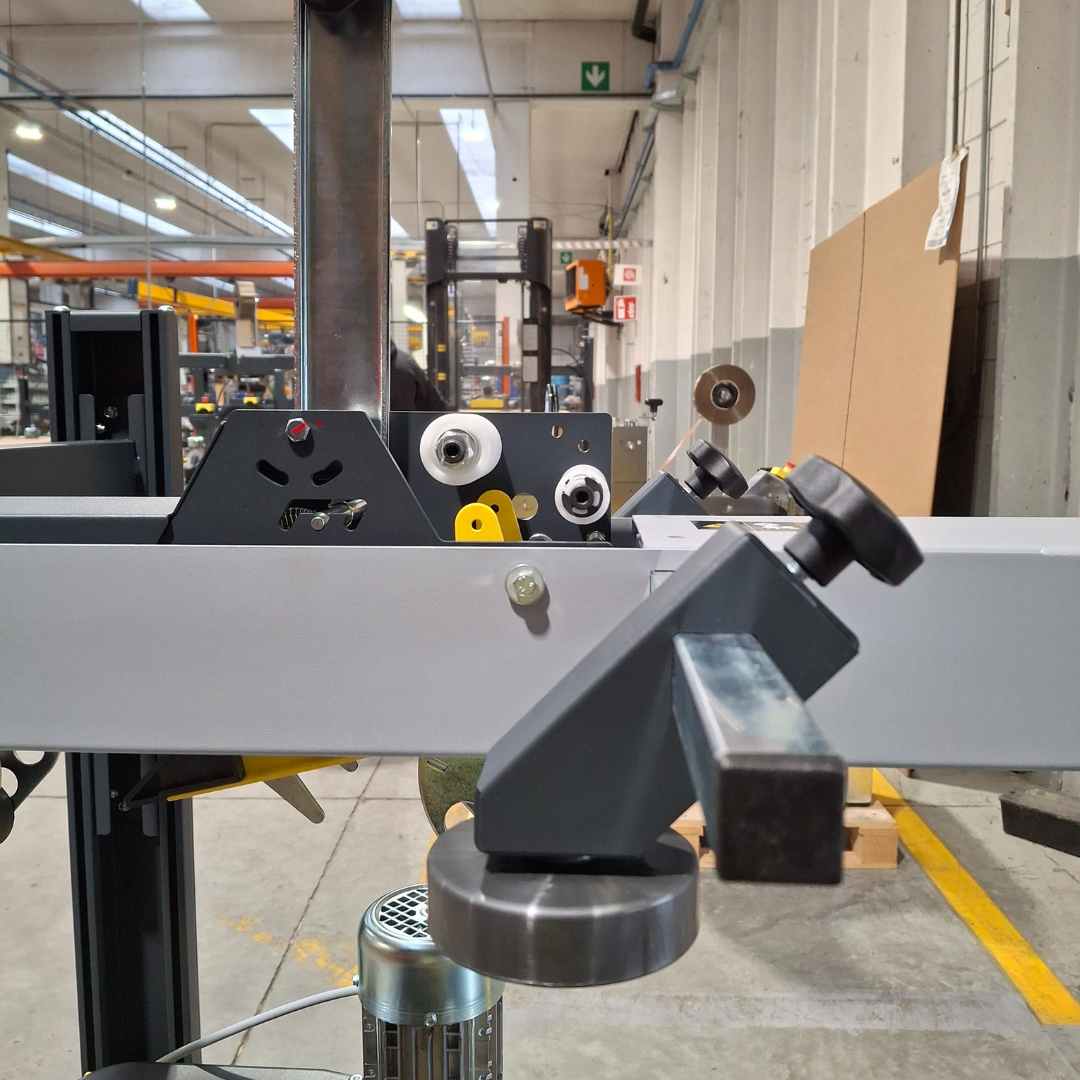

Wysokość górnej sekcji maszyny również jest regulowana ręcznie.

Operator wykorzystuje odpowiednie uchwyty do ustawienia wysokości odpowiadającej aktualnemu kartonowi. Dzięki temu górna jednostka zaklejająca znajduje się we właściwym położeniu.

Ponadto raz wykonana regulacja może być zachowana dla całej partii jednakowych opakowań.

W efekcie przezbrojenie jest potrzebne dopiero wtedy, gdy produkcja przechodzi na karton o innej wysokości.

Szybkie ustawienie zaklejarki SIAT S8

Producent projektuje S8 z myślą o prostym przygotowaniu do pracy.

Regulacja pasów odbywa się ręcznie, podobnie jak ustawianie wysokości. Następnie maszynę można uruchomić za pomocą głównego wyłącznika elektrycznego.

Dzięki temu standardowy proces przygotowania urządzenia nie wymaga rozbudowanego panelu programowania. Ponadto podstawowe czynności są łatwe do powtarzania przy kolejnych zmianach formatu.

W efekcie S8 dobrze odpowiada stanowiskom, na których oczekuje się prostej obsługi i krótkiego czasu przygotowania.

Prędkość pasów 22 m/min

Prędkość bocznych pasów transportowych wynosi:

22 m/min.

Dzięki temu karton jest sprawnie przeprowadzany pomiędzy jednostkami zaklejającymi.

Ponadto stała prędkość ogranicza różnice, które występują podczas ręcznego przesuwania kartonu. W efekcie taśma może być nanoszona w bardziej powtarzalnych warunkach.

Sama prędkość 22 m/min nie oznacza jednak, że urządzenie zawsze będzie osiągało maksymalną liczbę kartonów na minutę.

Dlatego rzeczywistą przepustowość trzeba oceniać razem z długością opakowania oraz tempem podawania przez operatora.

Wydajność do 20 kartonów/min

Producent podaje maksymalną wydajność:

do 20 kartonów na minutę.

Wartość została określona na podstawie najkrótszego obsługiwanego kartonu, szybkości operatora oraz odpowiedniej jakości kartonów i taśmy.

Dlatego rzeczywista wydajność może zależeć między innymi od:

długości opakowania,
szybkości składania klap,
tempa podawania,
jakości tektury,
rodzaju taśmy,
częstotliwości zmian formatu,
organizacji transportu wejściowego i wyjściowego.

Ponadto długie kartony potrzebują więcej czasu na całkowite przejście przez urządzenie.

W efekcie wartość do 20 szt./min należy traktować jako maksymalną wydajność osiąganą w odpowiednich warunkach.

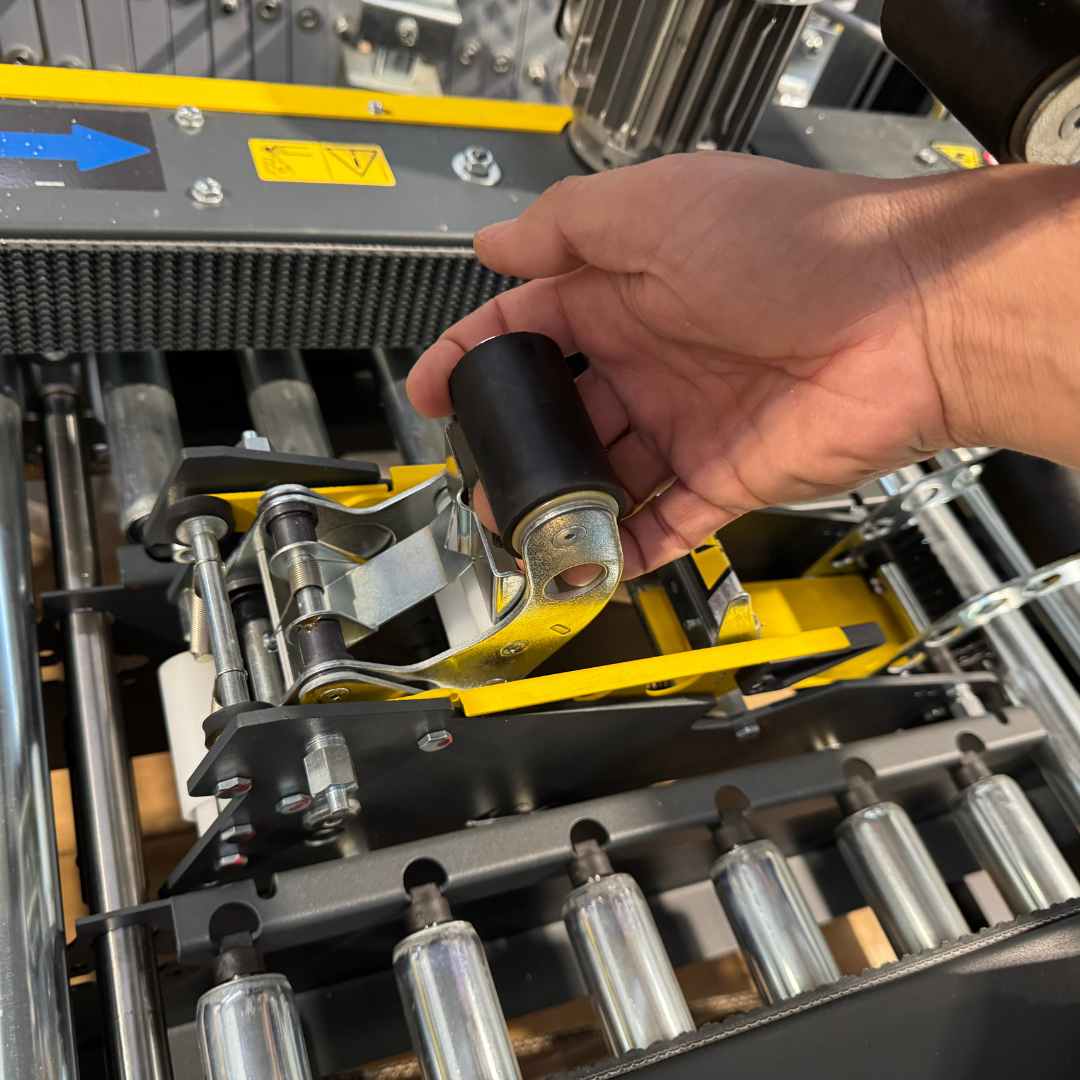

Zaklejarka SIAT S8 z jednostką K11

Standardowa jednostka zaklejająca to:

SIAT K11 – 50 mm.

Głowica jest przeznaczona do taśmy o szerokości 2 cali. Dzięki temu maszyna wykorzystuje jeden z najpopularniejszych formatów materiału używanego do zamykania kartonów.

Ponadto jednostki SIAT K zostały zaprojektowane z myślą o płynnym prowadzeniu taśmy oraz sprawnej wymianie rolki.

W efekcie codzienne uzupełnianie materiału może przebiegać szybko bez rozbudowanego przezbrajania.

Taśma samoprzylepna 50 mm

Zaklejarka SIAT S8 jest standardowo przeznaczona do taśmy:

50 mm.

Szerokość ta odpowiada jednostce K11 wskazanej w oficjalnej karcie technicznej.

Dzięki temu można stosować przemysłowe rolki przeznaczone do automatycznego nanoszenia na karton.

Ponadto materiał o szerokości 50 mm jest szeroko stosowany przy standardowych opakowaniach transportowych.

W efekcie użytkownik może łatwo ujednolicić materiał eksploatacyjny pomiędzy S8 i innymi stanowiskami korzystającymi z tego samego standardu.

Taśmy PVC w SIAT S8

Jednym z materiałów obsługiwanych przez maszynę jest PVC.

Taśmy tego typu są używane w różnych procesach zamykania kartonów. Dzięki jednostkom zaklejającym materiał może być automatycznie nanoszony na górną i dolną linię zamknięcia.

Ponadto rzeczywiste właściwości taśmy zależą od zastosowanego kleju, grubości oraz producenta materiału.

Dlatego przed seryjnym wdrożeniem warto sprawdzić konkretną rolkę z rzeczywistym kartonem.

Taśmy OPP w zaklejarce SIAT S8

S8 może również pracować z taśmami OPP.

Dzięki temu przedsiębiorstwo może wykorzystywać popularne materiały opakowaniowe stosowane przy seryjnym zamykaniu kartonów.

Ponadto właściwy wariant taśmy można dobrać do temperatury, rodzaju tektury oraz przewidywanego czasu magazynowania.

W efekcie urządzenie nie ogranicza procesu wyłącznie do jednego materiału bazowego.

Taśmy PET

Dokumentacja SIAT wymienia również PET.

Dzięki temu taśmy wykonane na bazie tego materiału mogą być stosowane w zakresie zgodnym z parametrami jednostki K11.

Ponadto różne materiały pozwalają dopasować właściwości zamknięcia do konkretnego zastosowania.

W efekcie wybór taśmy może wynikać z technologii opakowania, a nie wyłącznie z konstrukcji maszyny.

Taśmy papierowe

Zaklejarka SIAT S8 może również obsługiwać taśmy papierowe.

Dzięki temu przedsiębiorstwa korzystające z papierowych materiałów samoprzylepnych mogą włączyć maszynę do swojego procesu pakowania.

Ponadto możliwość stosowania papieru zwiększa zakres dostępnych rozwiązań materiałowych.

W efekcie użytkownik może dobrać taśmę zgodnie z wymaganiami dotyczącymi opakowania, bez ograniczania się wyłącznie do tworzyw sztucznych.

Maksymalna średnica rolki 410 mm

Maksymalna średnica zewnętrzna rolki wynosi:

410 mm.

Dzięki temu jednostka może współpracować z dużymi przemysłowymi rolkami taśmy.

Ponadto większa ilość materiału na jednej rolce zmniejsza częstotliwość wymiany podczas seryjnej pracy.

W efekcie przy dużej liczbie kartonów operator może rzadziej przerywać proces wyłącznie w celu uzupełnienia taśmy.

Średnica tulei 76 mm

Wewnętrzna średnica tulei rolki wynosi:

76 mm.

Parametr ten należy uwzględnić podczas zamawiania materiału eksploatacyjnego.

Dzięki temu właściwie dobrana rolka może zostać prawidłowo osadzona w jednostce zaklejającej.

Ponadto ustandaryzowana tuleja 76 mm jest charakterystyczna dla wielu przemysłowych rolek przeznaczonych do aplikacji maszynowej.

Zakładka taśmy 70 mm

Dla standardowej wersji S8 karta techniczna podaje długość zakładki:

70 mm.

Oznacza to odcinek taśmy zachodzący na pionową część kartonu przed oraz po przejściu przez linię zamknięcia.

Dzięki temu materiał obejmuje nie tylko poziome połączenie klap, ale również fragment przedniej i tylnej ściany opakowania.

Ponadto długość zakładki wpływa na minimalną wysokość kartonu.

W efekcie standardowy model S8 został skonfigurowany dla opakowań o minimalnej wysokości 120 mm.

Minimalny karton SIAT S8

Według szczegółowej karty technicznej ze statusem 01/2025 minimalny karton dla standardowego modelu S8 wynosi:

150 × 150 × 120 mm
(długość × szerokość × wysokość).

Dzięki temu urządzenie może pracować z relatywnie niewielkimi opakowaniami.

Ponadto boczne pasy o szerokości 50 mm zostały zaprojektowane tak, aby zachować stabilne prowadzenie także mniejszych kartonów.

W efekcie S8 może obsługiwać szeroki zakres typowych opakowań stosowanych w produkcji i logistyce.

Maksymalny karton SIAT S8

Maksymalny format został określony jako:

∞ × 500 × 500 mm
(długość × szerokość × wysokość).

Oznacza to:

maksymalną szerokość 500 mm,
maksymalną wysokość 500 mm,
brak określonego maksymalnego limitu długości w tabeli SIAT.

Dzięki otwartej konstrukcji transportowej maszyna może obsługiwać także dłuższe kartony.

Jednocześnie szczególnie długie opakowanie musi zostać prawidłowo podparte przed oraz za zaklejarką.

Dlatego przy takich produktach warto zastosować odpowiedni transporter wejściowy i wyjściowy.

Maksymalna szerokość 500 mm

Największa szerokość obsługiwanego kartonu wynosi:

500 mm.

Dzięki ręcznie regulowanym pasom operator może ustawić odpowiedni rozstaw dla mniejszych opakowań mieszczących się w zakresie urządzenia.

Ponadto szerokość 500 mm odpowiada wielu popularnym kartonom zbiorczym.

W efekcie zaklejarka SIAT S8 może pracować przy szerokiej grupie produktów bez potrzeby stosowania dużej maszyny przeznaczonej do ponadstandardowych kartonów.

Maksymalna wysokość 500 mm

Największa standardowa wysokość kartonu wynosi:

500 mm.

Górna część maszyny jest ustawiana ręcznie do danego formatu.

Dzięki temu urządzenie może pracować zarówno z niewielkimi pudełkami, jak i znacznie wyższymi kartonami.

Ponadto jedna maszyna może być wykorzystywana przy kilku różnych seriach produktów, jeśli ich wymiary mieszczą się w dopuszczalnym zakresie.

Masa kartonu od 0,5 do 32 kg

Dopuszczalna masa kartonu wynosi:

0,5–32 kg.

Dzięki temu S8 może obsługiwać zarówno lekkie pudełka, jak i cięższe kartony zbiorcze.

Jednocześnie sam ciężar nie jest jedynym parametrem decydującym o prawidłowej pracy. Karton powinien mieć stabilny kształt, wystarczającą sztywność oraz odpowiednio rozłożoną zawartość.

Ponadto boczne pasy muszą mieć właściwy kontakt z jego ścianami.

W efekcie nietypowe, bardzo miękkie lub zdeformowane opakowania warto sprawdzić w rzeczywistym teście.

Kartony RSC i HSC

Oficjalna dokumentacja przewiduje kartony typu:

RSC,
HSC,
FEFCO 0200,
FEFCO 0201.

Dzięki temu zakres obejmuje popularne konstrukcje opakowań transportowych.

Ponadto maszyna może być wykorzystywana przy kartonach z tektury o falach B, C i E.

W efekcie zaklejarka SIAT S8 odpowiada wielu standardowym opakowaniom spotykanym w produkcji, magazynowaniu oraz dystrybucji.

Fale B, C i E

Producent wskazuje zgodność z tekturą falistą:

Dzięki temu maszyna może współpracować z kartonami o różnych konstrukcjach i grubościach mieszczących się w przewidzianym zakresie.

Jednocześnie rodzaj fali wpływa na sztywność ścian kartonu. Dlatego właściwe ustawienie bocznych pasów powinno uwzględniać zachowanie konkretnego opakowania podczas przejazdu.

W efekcie nacisk prowadzenia można dopasować tak, aby karton zachował prawidłowy kształt.

Zaklejarka SIAT S8 – moc 0,18 kW

Moc zainstalowana wynosi:

0,18 kW.

Dzięki temu zapotrzebowanie energetyczne urządzenia pozostaje stosunkowo niewielkie.

Energia elektryczna jest wykorzystywana przede wszystkim do napędu bocznych pasów oraz pracy układu maszyny.

Ponadto S8 nie wykorzystuje procesów termicznych charakterystycznych dla zgrzewarek czy tuneli obkurczających.

W efekcie urządzenie może realizować seryjne zaklejanie przy niewielkiej mocy zainstalowanej.

Pobór prądu 1 A

Karta techniczna podaje pobór prądu:

1 A.

Parametr odnosi się do konfiguracji elektrycznej określonej przez producenta.

Dzięki temu można dokładniej przygotować stanowisko pod względem elektrycznym.

Jednocześnie przed instalacją zawsze należy sprawdzić tabliczkę znamionową konkretnej dostarczonej maszyny.

Zasilanie SIAT S8

Oficjalna karta techniczna wskazuje standardowe zasilanie:

380–415 V, 50 Hz, 3PH + N + PE.

Dlatego przed instalacją należy zapewnić odpowiednie przyłącze elektryczne.

Ponadto konkretną wersję maszyny warto zawsze sprawdzić przy zamówieniu, ponieważ producent może wprowadzać zmiany techniczne lub oferować wykonania przeznaczone na różne rynki.

W efekcie infrastruktura może zostać przygotowana dokładnie pod dostarczony egzemplarz.

Brak rozbudowanego systemu pneumatycznego

Standardowa karta S8 nie przewiduje parametrów zasilania pneumatycznego.

Regulacja formatu odbywa się ręcznie, dlatego maszyna nie potrzebuje pneumatycznego systemu automatycznego dopasowania szerokości i wysokości.

Dzięki temu infrastruktura stanowiska pozostaje prostsza niż przy zaklejarkach typu random.

Ponadto mniejsza liczba układów wykonawczych upraszcza codzienną obsługę.

W efekcie S8 może być odpowiednia dla przedsiębiorstw, które chcą rozpocząć automatyzację bez rozbudowywania stanowiska o dodatkowy system automatycznego formatowania.

Wysokość robocza 485–825 mm

Standardowy zakres wysokości powierzchni roboczej wynosi:

485–825 mm.

Dzięki temu maszynę można dostosować do wysokości operatora oraz sąsiednich elementów linii.

Ponadto regulacja pomaga wyrównać S8 względem transporterów wejściowych i wyjściowych.

W efekcie karton może przechodzić pomiędzy kolejnymi urządzeniami bez dużych różnic poziomu.

Opcjonalne koła

Producent przewiduje koła jako wyposażenie dodatkowe.

Po ich zastosowaniu wysokość powierzchni roboczej wynosi:

585–925 mm.

Dzięki temu zaklejarka SIAT S8 może być łatwiej przemieszczana podczas reorganizacji stanowiska.

Ponadto mobilność ułatwia dostęp do przestrzeni pod urządzeniem oraz za nim podczas wybranych czynności serwisowych lub porządkowych.

W efekcie koła są przydatne przede wszystkim w zakładach, w których konfiguracja strefy pakowania zmienia się okresowo.

Opcjonalne podwyższone nogi

Drugą opcją są wyższe nogi.

Po ich zastosowaniu zakres wysokości wynosi:

685–1025 mm.

Dzięki temu S8 można zintegrować z linią transportową poprowadzoną na większej wysokości.

Ponadto właściwe dopasowanie poziomu ogranicza powstawanie uskoków pomiędzy kolejnymi urządzeniami.

W efekcie kartony mogą płynniej przechodzić pomiędzy zaklejarką i transporterami.

Wymiary zaklejarki SIAT S8

Wymiary urządzenia wynoszą:

975 × 918 × 1202–1542 mm.

Zakres wysokości wynika z możliwości ustawiania konstrukcji.

Dzięki stosunkowo kompaktowym wymiarom maszyna nie wymaga bardzo dużej powierzchni montażowej.

Ponadto producent podkreśla ograniczoną powierzchnię zabudowy jako jedną z charakterystycznych cech S8.

W efekcie zaklejarka może zostać ustawiona również na stanowiskach, na których przestrzeń jest ograniczona.

Masa maszyny 130 kg

Masa zaklejarki SIAT S8 wynosi około:

130 kg.

Dzięki temu konstrukcja pozostaje stabilna podczas regularnej pracy.

Jednocześnie opcjonalne koła mogą ułatwić późniejsze przemieszczanie urządzenia w obrębie hali.

Ponadto masę należy uwzględnić podczas pierwszego transportu i instalacji.

W efekcie stanowisko może zostać przygotowane z wykorzystaniem odpowiedniego sprzętu do ustawienia maszyny.

Kompaktowa konstrukcja SIAT S8

S8 została zaprojektowana jako maszyna o stosunkowo niewielkiej powierzchni zabudowy.

Dzięki temu zaklejarka może zastąpić ręczne stanowisko bez konieczności budowania dużej automatycznej linii.

Ponadto kompaktowa konstrukcja ułatwia ustawienie pomiędzy istniejącymi transporterami lub innymi urządzeniami.

W efekcie S8 jest szczególnie interesująca dla przedsiębiorstw, które chcą stopniowo automatyzować pakowanie.

Szybka wymiana rolki taśmy

Jednostki zaklejające SIAT K zostały przygotowane z myślą o sprawnym uzupełnianiu materiału.

Dzięki temu operator może szybko wymienić rolkę oraz przewlec nową taśmę.

Ponadto prosty dostęp do jednostki ogranicza czas potrzebny na standardowe czynności eksploatacyjne.

W efekcie przerwy związane z końcem rolki mogą być krótsze przy regularnej produkcji.

Powtarzalna aplikacja taśmy

Automatyczne prowadzenie materiału pozwala zachować podobny sposób zaklejania kolejnych kartonów.

Taśma jest aplikowana przez jednostkę K podczas przejazdu opakowania pomiędzy pasami. Dzięki temu operator nie decyduje za każdym razem o kącie prowadzenia czy długości ruchu dyspensera.

Ponadto zautomatyzowane odcinanie eliminuje ręczne używanie noża.

W efekcie wygląd oraz położenie zamknięcia mogą być bardziej powtarzalne.

SIAT S8 jako pierwszy etap automatyzacji

Producent pozycjonuje S8 jako model wejściowy do półautomatycznego zaklejania.

Dzięki temu urządzenie jest szczególnie interesujące dla przedsiębiorstw, które wcześniej wykonywały większość operacji ręcznie.

Operator nadal składa karton oraz zamyka górne klapy. Natomiast transport przez strefę roboczą i aplikacja taśmy zostają przejęte przez maszynę.

Ponadto nie jest wymagany system automatycznej regulacji losowych formatów.

W efekcie przedsiębiorstwo może zautomatyzować jeden z najbardziej powtarzalnych etapów pakowania bez przechodzenia bezpośrednio do złożonej linii automatycznej.

Zaklejarka SIAT S8 a ręczny dyspenser

Przy pracy ręcznej operator musi pobrać dyspenser, rozwinąć taśmę, przeprowadzić ją po kartonie, docisnąć materiał i wykonać cięcie.

Dodatkowo proces trzeba powtórzyć dla drugiej strony opakowania, jeżeli zaklejane są zarówno góra, jak i dół.

Zaklejarka SIAT S8 wykonuje aplikację obu taśm podczas jednego przejścia.

Dzięki temu liczba powtarzalnych ruchów wykonywanych przez pracownika zostaje ograniczona. Ponadto sposób nakładania materiału mniej zależy od indywidualnej techniki konkretnej osoby.

W efekcie przy większej liczbie jednakowych kartonów półautomatyczna maszyna może usprawnić cały proces.

Zaklejarka SIAT S8 a maszyna random

S8 jest przeznaczona do kartonów o stałych wymiarach w ramach danej serii.

Dlatego szerokość i wysokość są ustawiane ręcznie.

Natomiast zaklejarki random automatycznie zmieniają ustawienie przy pojawieniu się kolejnego kartonu o innych wymiarach.

Dzięki prostszej konstrukcji S8 dobrze odpowiada procesom seryjnym. Z kolei maszyna random ma przewagę tam, gdzie praktycznie każdy karton może mieć inny format.

W efekcie wybór nie powinien zależeć wyłącznie od maksymalnej wydajności, lecz przede wszystkim od struktury rzeczywistych zamówień.

SIAT S8 a wersja S8/4

Seria obejmuje także wariant:

S8/4.

Podstawowa S8 została przygotowana do standardowych małych i średnich kartonów. Natomiast S8/4 została opracowana specjalnie dla bardzo małych i wąskich opakowań.

Według karty technicznej minimalny karton S8 wynosi:

150 × 150 × 120 mm.

Natomiast dla S8/4 wynosi:

150 × 105 × 90 mm.

Dzięki temu wariant S8/4 może obsługiwać pudełka o szerokości zaledwie około 10 cm.

Ponadto S8/4 wykorzystuje zintegrowaną górną jednostkę zaklejającą, która pozwala zmniejszyć minimalną szerokość i wysokość produktu.

W efekcie standardowa S8 jest przeznaczona do bardziej typowych formatów, natomiast S8/4 należy rozważyć wtedy, gdy regularnie zaklejane są bardzo małe pudełka.

Zakładka 70 mm w S8 i 30 mm w S8/4

Jedną z różnic pomiędzy wariantami jest także długość zakładki taśmy.

Dla standardowego S8 producent podaje:

70 mm.

Natomiast dla S8/4:

30 mm.

Krótsza zakładka pomaga obsługiwać znacznie niższe pudełka. Dzięki temu wersja S8/4 może zejść do minimalnej wysokości 90 mm.

W efekcie wybór wariantu powinien uwzględniać nie tylko szerokość kartonu, ale także jego minimalną wysokość.

Przenośniki GTL i GTR

SIAT przewiduje możliwość zastosowania rozsuwanych przenośników:

GTL,
GTR.

Dzięki temu kartony mogą być wygodniej doprowadzane do zaklejarki albo odbierane po zakończeniu procesu.

Ponadto elastyczna konstrukcja takich transporterów pozwala zmieniać ich długość i przebieg.

W efekcie rozwiązanie może być szczególnie użyteczne w magazynach lub strefach wysyłkowych, których układ jest okresowo reorganizowany.

Przenośnik rolkowy RG

Kolejnym opcjonalnym elementem jest przenośnik rolkowy RG.

Może zostać zastosowany przed maszyną albo za nią. Dzięki temu karton zyskuje dodatkowe podparcie poza właściwą strefą zaklejania.

Ponadto transporter jest szczególnie przydatny przy dłuższych opakowaniach.

W efekcie operator nie musi ręcznie utrzymywać całego kartonu podczas wprowadzania lub odbierania go z maszyny.

Integracja S8 ze stanowiskiem pakowania

Zaklejarka SIAT S8 może pracować jako samodzielna maszyna albo jako część większego stanowiska.

Przed urządzeniem można umieścić obszar napełniania i składania klap. Następnie karton trafia do zaklejarki, a po zakończeniu procesu może przejść na transporter odbiorczy.

Dzięki temu przepływ produktów staje się bardziej uporządkowany.

Ponadto odpowiednio dobrana wysokość robocza pozwala zintegrować S8 z pozostałymi modułami.

W efekcie przedsiębiorstwo może rozbudowywać stanowisko stopniowo, wraz ze wzrostem potrzeb produkcyjnych.

Zaklejarka SIAT S8 w branży spożywczej

SIAT wskazuje Food & Dairy jako jeden z sektorów zastosowania S8.

Kartony zbiorcze mogą być zaklejane po zakończeniu procesu napełniania. Dzięki temu podczas jednego przejścia zamykane są zarówno górne, jak i dolne klapy.

Ponadto ręczna regulacja dobrze odpowiada produkcji seryjnej, w której jeden produkt jest przez dłuższy czas pakowany w taki sam karton.

W efekcie S8 może stanowić prosty element końcowego stanowiska pakowania.

Zaklejarka SIAT S8 w branży napojowej

Wine & Spirits znajduje się wśród branż wskazywanych przez producenta.

Produkty umieszczone w kartonach zbiorczych mogą być kierowane do zaklejarki przed magazynowaniem lub wysyłką.

Dzięki bocznym pasom karton jest stabilnie prowadzony przez sekcję roboczą. Ponadto górna i dolna głowica wykonują oba zamknięcia podczas jednego przejścia.

W efekcie seryjne przygotowywanie opakowań może wymagać mniej ręcznych operacji.

SIAT S8 dla produktów konsumenckich

Producent wskazuje również sektor Household, Consumer & Personal Care.

W tego typu procesach często występują powtarzalne kartony zbiorcze. Dzięki ręcznej regulacji operator może ustawić S8 dla całej partii jednego produktu.

Ponadto zakres do 500 × 500 mm obejmuje wiele typowych opakowań.

W efekcie maszyna może wspierać końcowe pakowanie kosmetyków, produktów gospodarstwa domowego i innych wyrobów konsumenckich znajdujących się w odpowiednich kartonach.

Zaklejarka SIAT S8 w branży farmaceutycznej

Pharmaceutical Industry to kolejny sektor wskazany na stronie SIAT.

Produkty mogą być umieszczane w kartonach transportowych, a następnie kierowane do półautomatycznej zaklejarki.

Dzięki temu taśma jest nanoszona w powtarzalny sposób na górę i dół opakowania.

Ponadto możliwość stosowania taśm PVC, OPP, PET i papierowych pozwala dopasować materiał do standardu stosowanego w danym zakładzie.

W efekcie S8 może być elementem końcowego etapu pakowania zbiorczego.

SIAT S8 w magazynie

Zaklejarka może również wspierać proces przygotowania kartonów do magazynowania i wysyłki.

Jeżeli operator obsługuje serię jednakowych opakowań, urządzenie może zostać ustawione raz dla całej partii.

Następnie kartony są kolejno podawane pomiędzy boczne pasy.

Dzięki temu pracownik nie musi ręcznie nakładać taśmy na każde opakowanie.

Ponadto opcjonalne transportery pozwalają rozbudować stanowisko o odcinek wejściowy i wyjściowy.

SIAT S8 w produkcji seryjnej

Produkcja seryjna jest naturalnym zastosowaniem maszyny do stałego formatu.

Jeżeli wszystkie produkty z danej partii trafiają do jednakowego kartonu, ręczne ustawienie maszyny wykonywane jest tylko na początku serii.

Dzięki temu czas regulacji rozkłada się na dużą liczbę opakowań.

Ponadto wydajność do 20 kartonów/min pozwala obsługiwać regularny przepływ produktów.

W efekcie zaklejarka SIAT S8 może być znacznie bardziej praktyczna niż system random w procesie, który nie wymaga automatycznej zmiany formatu.

Na co zwrócić uwagę przy wyborze S8?

Przed wyborem maszyny warto sprawdzić kilka podstawowych parametrów procesu.

Najważniejsze są:

minimalna długość kartonu,
minimalna i maksymalna szerokość,
wysokość,
masa opakowania,
jakość i sztywność tektury,
szerokość stosowanej taśmy,
typ materiału taśmy,
liczba kartonów na zmianę,
częstotliwość zmian formatu,
sposób podawania i odbioru opakowań.

Dzięki temu można ocenić, czy standardowa S8 jest właściwym wariantem.

Ponadto jeżeli najmniejsze opakowania mają mniej niż 150 mm szerokości lub 120 mm wysokości, warto przeanalizować S8/4.

W efekcie konfiguracja może zostać dobrana do rzeczywistego zakresu produktów, a nie tylko do jednego przykładowego kartonu.

Dane techniczne zaklejarki SIAT S8

Parametr	SIAT S8
Typ urządzenia	półautomatyczna zaklejarka kartonów
Format kartonów	stały / uniform
Ustawianie formatu	ręczne
Zaklejanie	góra + dół
Rodzaj napędu kartonu	2 boczne pasy
Szerokość pasów	50 mm
Prędkość pasów	22 m/min
Maksymalna wydajność	do 20 kartonów/min
Jednostki zaklejające	SIAT K11
Szerokość taśmy	50 mm / 2″
Materiały taśmy	PVC / OPP / PET / papier
Długość zakładki taśmy	70 mm
Maksymalna średnica rolki	410 mm
Średnica tulei	76 mm
Minimalny karton wg karty 01/2025	150 × 150 × 120 mm
Maksymalny karton	∞ × 500 × 500 mm
Minimalna masa kartonu	0,5 kg
Maksymalna masa kartonu	32 kg
Typ kartonu	RSC / HSC / FEFCO 0200 / 0201
Typ fali	B / C / E
Standardowa wysokość robocza	485–825 mm
Zasilanie wg karty technicznej	380–415 V, 50 Hz, 3PH + N + PE
Moc zainstalowana	0,18 kW
Pobór prądu	1 A
Wymiary maszyny	975 × 918 × 1202–1542 mm
Masa maszyny	około 130 kg
Strona operatora	lewa
Koła	opcja
Podwyższone nogi	opcja
Przenośniki GTL / GTR	opcja
Przenośnik RG	opcja

Porównanie SIAT S8 i S8/4

Parametr	SIAT S8	SIAT S8/4
Przeznaczenie	standardowe małe i średnie kartony	bardzo małe kartony
Minimalny karton wg karty 01/2025	150 × 150 × 120 mm	150 × 105 × 90 mm
Maksymalny karton	∞ × 500 × 500 mm	∞ × 500 × 500 mm
Szerokość taśmy	50 mm	50 mm
Długość zakładki	70 mm	30 mm
Pasy transportowe	boczne 50 mm	boczne 50 mm
Regulacja	ręczna	ręczna
Format	uniform	uniform
Zaklejanie	góra + dół	góra + dół

Gdzie sprawdzi się zaklejarka SIAT S8?

Zaklejarka SIAT S8 sprawdzi się przede wszystkim tam, gdzie regularnie zamykane są serie małych i średnich kartonów o jednakowych wymiarach.

Może być wykorzystywana między innymi w:

zakładach produkcyjnych,
strefach końcowego pakowania,
magazynach,
centrach dystrybucyjnych,
branży spożywczej,
sektorze Wine & Spirits,
branży produktów konsumenckich,
branży farmaceutycznej,
stanowiskach przygotowania kartonów do wysyłki.

Dzięki bocznym pasom o szerokości 50 mm karton jest stabilnie prowadzony przez strefę zaklejającą. Ponadto górna i dolna jednostka nanoszą taśmę podczas jednego przejścia.

Ręczna regulacja formatu dobrze odpowiada produkcji seryjnej, ponieważ po ustawieniu maszyny kolejne kartony mogą być obsługiwane bez dodatkowych zmian. W efekcie nie trzeba inwestować w bardziej złożony system automatycznego dopasowania, jeśli rzeczywisty proces tego nie wymaga.

Jednocześnie wydajność do 20 kartonów/min pozwala znacząco ograniczyć udział ręcznego zaklejania przy większej liczbie opakowań. Dzięki temu SIAT S8 może stanowić praktyczny pierwszy etap automatyzacji stanowiska pakowania.

Najważniejsze zalety zaklejarki SIAT S8

półautomatyczna zaklejarka kartonów,
przeznaczenie do kartonów o stałych wymiarach,
ręczna regulacja formatu,
jednoczesne zaklejanie góry i dołu,
dwa boczne pasy napędowe,
pasy o szerokości 50 mm,
stabilne prowadzenie kartonów,
prędkość transportu 22 m/min,
wydajność do 20 kartonów/min,
jednostki zaklejające SIAT K11,
taśma samoprzylepna 50 mm,
obsługa taśmy PVC,
obsługa taśmy OPP,
obsługa taśmy PET,
obsługa taśmy papierowej,
maksymalna średnica rolki 410 mm,
tuleja 76 mm,
zakładka taśmy 70 mm,
minimalny karton 150 × 150 × 120 mm według karty 01/2025,
maksymalna szerokość kartonu 500 mm,
maksymalna wysokość kartonu 500 mm,
długość bez określonego maksymalnego limitu w tabeli SIAT,
masa kartonu od 0,5 do 32 kg,
obsługa kartonów RSC,
obsługa kartonów HSC,
obsługa FEFCO 0200 i 0201,
zgodność z falami B, C i E,
moc zainstalowana 0,18 kW,
standardowa wysokość robocza 485–825 mm,
kompaktowe wymiary,
masa około 130 kg,
szybka wymiana rolki taśmy,
prosta obsługa,
szybkie ręczne ustawianie wysokości,
możliwość zastosowania kół,
możliwość zastosowania podwyższonych nóg,
możliwość zastosowania przenośników GTL i GTR,
możliwość zastosowania przenośnika rolkowego RG,
możliwość integracji z linią pakującą,
dostępna wersja S8/4 do bardzo małych kartonów,
konstrukcja Made in Italy,
rozwiązanie przeznaczone jako pierwszy etap automatyzacji zaklejania.

Zaklejarka do kartonów SIAT S8
