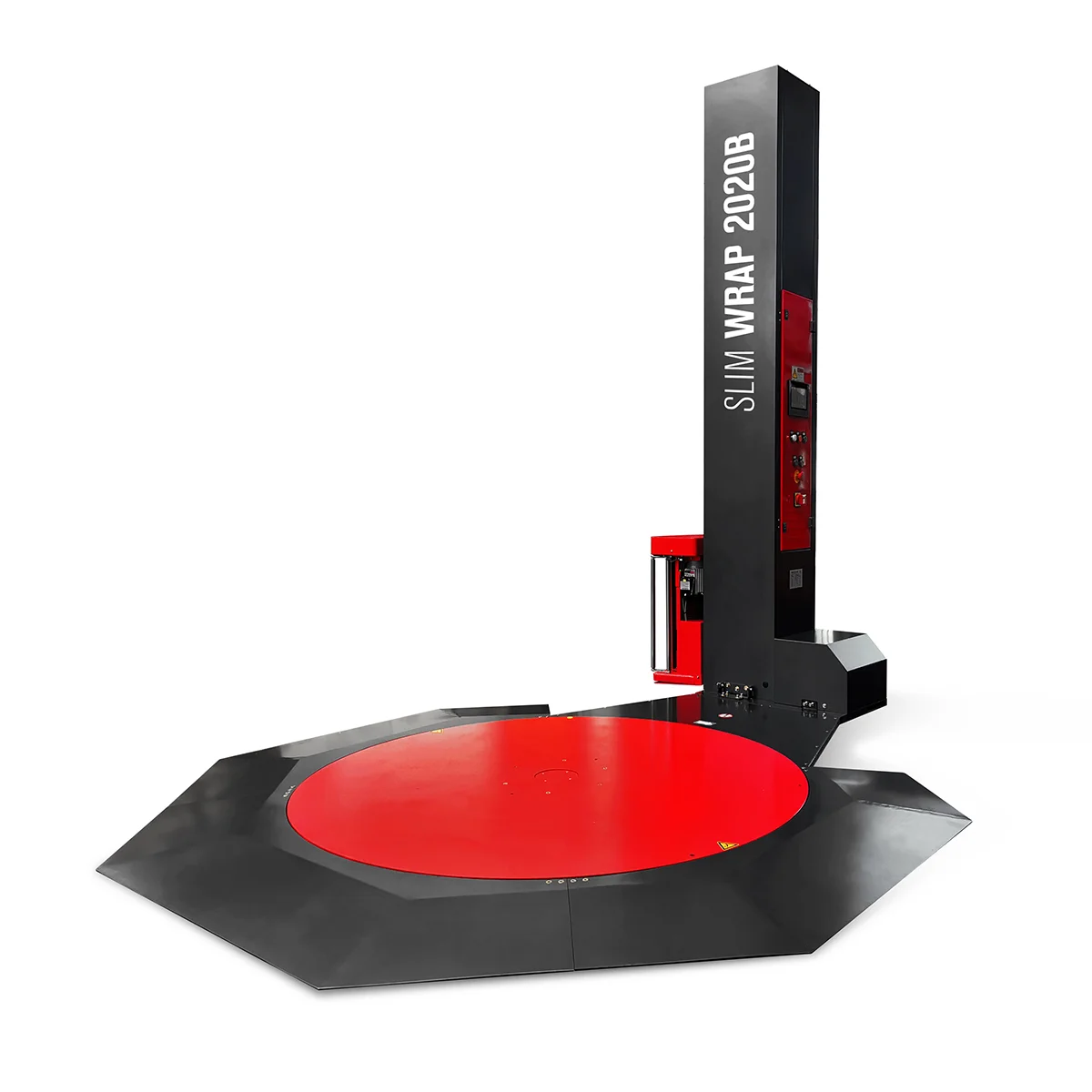

Owijarka do palet Slim Wrap 2020B z rampą najazdową

Opis

Owijarka Slim Wrap 2020B z rampą najazdową i PRE-STRETCH

Owijarka Slim Wrap 2020B to półautomatyczna maszyna do zabezpieczania ładunków paletowych folią stretch, wyróżniająca się wyjątkowo niskim stołem obrotowym o wysokości zaledwie 31 mm oraz systemem ramp zapewniającym dostęp w zakresie 270°. Dzięki temu paletę można wprowadzić na stół standardowym ręcznym wózkiem paletowym bez konieczności używania wózka widłowego do każdej operacji.

Model 2020B został wyposażony w zaawansowany, podwójnie motoryzowany system PRE-STRETCH. Wstępny rozciąg folii jest regulowany elektronicznie z poziomu panelu dotykowego w zakresie 0–400%. Dzięki temu parametry materiału można dokładniej dopasować do rodzaju zabezpieczanego ładunku, a jednocześnie lepiej kontrolować zużycie folii.

Standardowy stół ma średnicę 1650 mm i obsługuje palety o podstawie do 1000 × 1200 mm. Maksymalna wysokość ładunku wynosi 2200 mm, natomiast dopuszczalna masa palety to 1200 kg. Całym procesem zarządza PLC współpracujący z kolorowym ekranem dotykowym 7,2″, z którego można ustawić parametry cyklu i zapisać programy dla różnych produktów.

Slim Wrap 2020B dobrze sprawdza się tam, gdzie palety są przygotowywane regularnie, ale pełna automatyczna linia transportowa nie jest potrzebna. Operator ustawia ładunek na stole, mocuje początek folii i uruchamia program, natomiast obrót palety oraz ruch wózka z folią odbywają się automatycznie.

Niski stół obrotowy 31 mm – najważniejsza cecha Slim Wrap 2020B

Klasyczne owijarki stołowe mają zwykle znacznie wyżej położoną powierzchnię obrotową. Jeżeli paleta jest transportowana ręcznym paleciakiem, konieczne jest wtedy zastosowanie odpowiednio długiej rampy najazdowej.

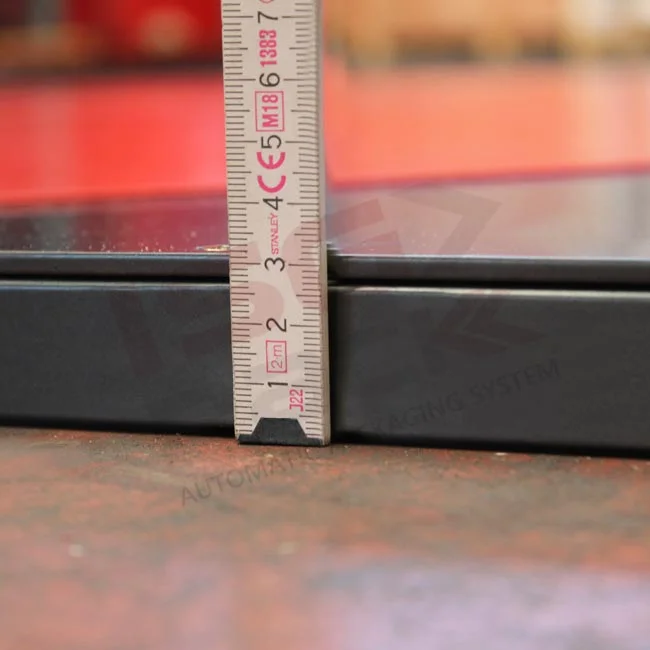

W przypadku Slim Wrap 2020B stół ma wysokość zaledwie:

31 mm.

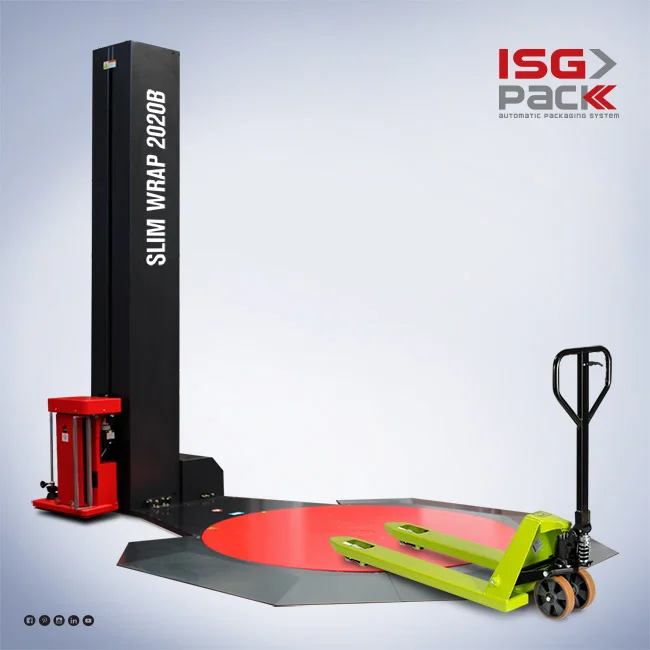

Dzięki temu kąt najazdu jest niewielki, a wprowadzanie palety za pomocą tradycyjnego wózka paletowego jest prostsze.

Ponadto niski profil ogranicza ryzyko przypadkowego uderzenia widłami w konstrukcję stołu.

Ma to znaczenie szczególnie w magazynach i strefach wysyłkowych, gdzie każdego dnia wykonuje się dużą liczbę operacji załadunku i rozładunku.

W efekcie owijarka Slim Wrap 2020B łączy zalety klasycznego stołu obrotowego z wygodą dostępu charakterystyczną dla konstrukcji niskoprofilowych.

Rampa najazdowa i dostęp do palety w zakresie 270°

Jednym z najbardziej charakterystycznych elementów konstrukcji jest system dostępu:

270°.

Oznacza to, że operator nie jest ograniczony do jednego wąskiego kierunku najazdu.

Dzięki odpowiedniej konstrukcji ramp paleta może zostać wprowadzona ręcznym wózkiem paletowym z różnych stron stołu.

Ułatwia to organizację stanowiska, ponieważ owijarki nie trzeba ustawiać wyłącznie w jednej orientacji względem ciągu komunikacyjnego.

Ponadto operator może łatwiej manewrować paleciakiem w miejscach, gdzie dostępna przestrzeń jest ograniczona przez:

• regały,
• ściany,
• inne maszyny,
• strefy odkładcze,
• ciągi transportowe.

W efekcie system ramp 270° jest praktycznym rozwiązaniem zarówno w magazynie, jak i na końcu linii produkcyjnej.

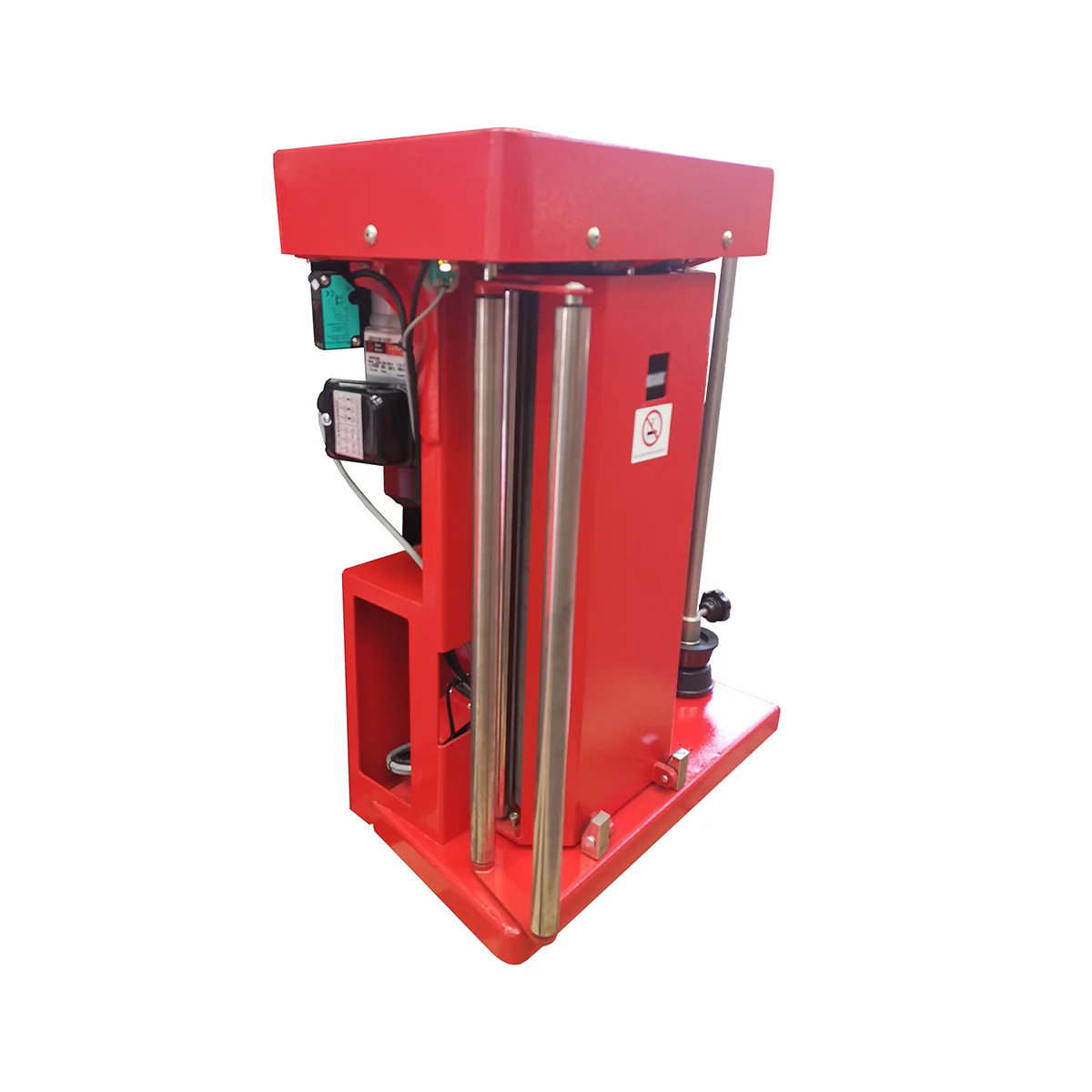

Podwójnie motoryzowany PRE-STRETCH 0–400%

Najważniejszą różnicą pomiędzy Slim Wrap 2020B a prostszymi owijarkami jest zastosowanie podwójnego napędu PRE-STRETCH.

Producent określa system jako:

independent double motorized pre-stretch film carriage.

Dwa niezależnie sterowane napędy odpowiadają za pracę rolek rozciągających folię. Dzięki temu stopień wstępnego rozciągania można ustawić elektronicznie z poziomu ekranu.

Zakres regulacji wynosi:

0–400%.

Oznacza to, że użytkownik nie jest ograniczony do jednego mechanicznego przełożenia.

Dzięki temu można przygotować inne ustawienia dla:

• ciężkich i stabilnych palet,
• lekkich kartonów,
• produktów podatnych na zgniatanie,
• wysokich ładunków,
• nieregularnych jednostek,
• różnych rodzajów folii maszynowej.

Ponadto cyfrowa regulacja pozwala łatwiej odtworzyć parametry podczas kolejnych cykli.

W efekcie owijarka Slim Wrap 2020B umożliwia znacznie dokładniejsze zarządzanie folią niż maszyny wykorzystujące wyłącznie mechaniczny hamulec lub jeden stały poziom wstępnego rozciągu.

PRE-STRETCH a zużycie folii stretch

Wstępne rozciąganie odbywa się przed nałożeniem folii na paletę.

Dzięki temu określona długość materiału znajdującego się na rolce zostaje wydłużona jeszcze w wózku folii.

Przykładowo wyższy poziom PRE-STRETCH umożliwia wykorzystanie właściwości rozciągliwych folii i może zmniejszyć ilość materiału potrzebnego do zabezpieczenia palety.

Rzeczywiste oszczędności nie powinny być jednak przedstawiane jako stała wartość procentowa.

Wpływ mają bowiem:

• jakość folii,
• jej receptura,
• grubość,
• poziom ustawionego PRE-STRETCH,
• wymagane napięcie na ładunku,
• geometria palety,
• liczba warstw,
• liczba owinięć wzmacniających.

Dlatego optymalizacja powinna być wykonana dla konkretnej folii i konkretnego produktu.

Jednocześnie regulacja 0–400% daje szerokie możliwości testowania parametrów. W efekcie można znaleźć kompromis pomiędzy stabilnością ładunku a zużyciem materiału.

Automatyczny cykl owijania palety

Slim Wrap 2020B jest maszyną półautomatyczną.

Operator odpowiada za ustawienie palety i rozpoczęcie procesu, natomiast zasadniczy cykl wykonywany jest automatycznie.

Po uruchomieniu stół rozpoczyna obrót, a wózek z folią przemieszcza się wzdłuż kolumny.

Z poziomu panelu można regulować między innymi:

• liczbę owinięć przy podstawie,
• liczbę owinięć przy górnej części palety,
• prędkość obrotową stołu,
• stopień PRE-STRETCH,
• prędkość podnoszenia wózka,
• prędkość opuszczania wózka,
• liczbę pełnych cykli,
• opóźnienie fotokomórki,
• wysunięcie folii ponad produkt,
• końcowe napięcie folii.

Dzięki temu jeden model może pracować z różnymi rodzajami ładunków.

Ponadto ustawienia mogą być zachowane jako programy. W efekcie operator nie musi za każdym razem ponownie dobierać wszystkich parametrów.

Osiem programów do różnych ładunków

Sterowanie umożliwia zapisanie:

8 programowalnych cykli.

Każdy program może odpowiadać innemu produktowi lub sposobowi zabezpieczenia.

Przykładowo osobne ustawienia można przygotować dla:

• niskiej i ciężkiej palety,
• wysokiego stosu kartonów,
• lekkich produktów,
• ładunków wymagających dodatkowego wzmocnienia,
• palet zabezpieczanych arkuszem górnym.

Dzięki temu zmiana produktu sprowadza się w dużej części do wybrania odpowiedniego programu.

Ponadto ogranicza to ryzyko przypadkowej zmiany kluczowych ustawień pomiędzy kolejnymi partiami.

W efekcie łatwiej uzyskać powtarzalny sposób zabezpieczenia podobnych palet.

Dostępne cykle owijania Slim Wrap 2020B

Maszyna oferuje kilka sposobów realizowania procesu.

Podstawowym jest:

owijanie podczas ruchu w górę i w dół.

Wózek przechodzi od podstawy do szczytu palety, a następnie wraca, nakładając kolejne warstwy folii.

Drugim wariantem jest:

owijanie tylko podczas ruchu w górę.

Może ono skrócić proces oraz zmniejszyć ilość materiału tam, gdzie pojedyncze przejście zapewnia wystarczające zabezpieczenie.

Producent przewiduje także:

cykl wzmacniający na zaprogramowanej wysokości.

Pozwala on nałożyć dodatkowe warstwy folii w wybranej strefie ładunku.

Kolejna funkcja to:

cykl z arkuszem górnym.

Operator może w odpowiednim momencie umieścić arkusz zabezpieczający górną powierzchnię palety, a maszyna kontynuuje program zgodnie z ustawionym schematem.

Dzięki temu proces można dostosować nie tylko do wymiarów palety, lecz również do sposobu jej późniejszego magazynowania i transportu.

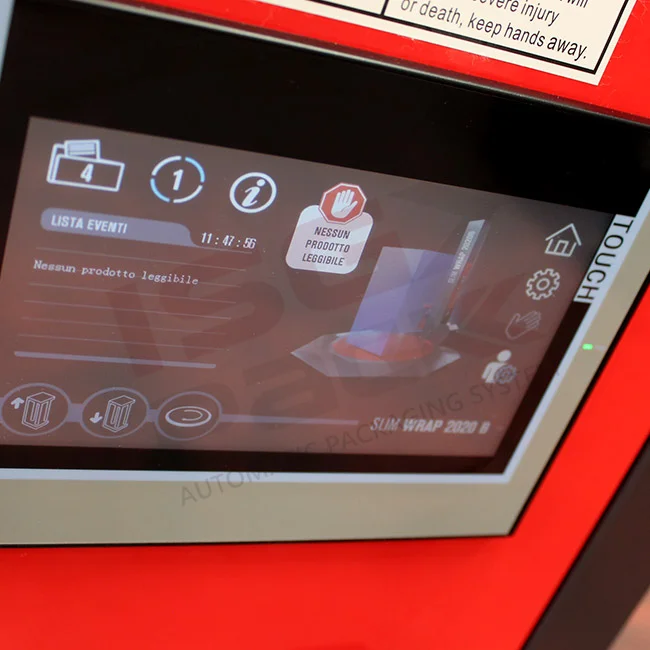

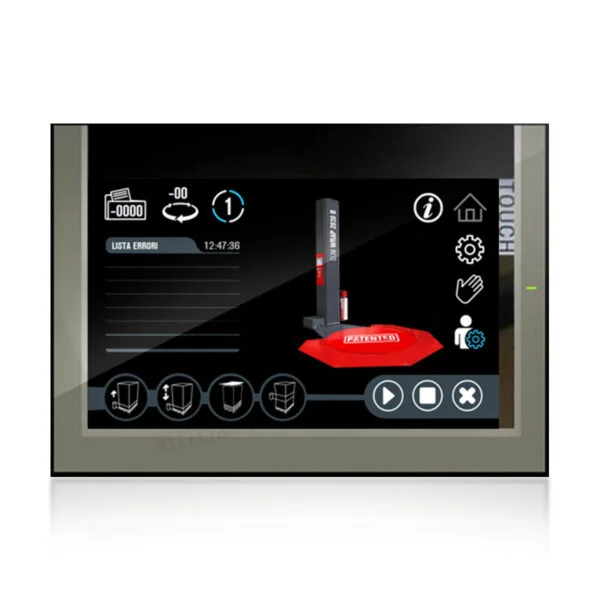

PLC i kolorowy ekran dotykowy 7,2″

Owijarka jest sterowana za pomocą PLC i:

7,2-calowego kolorowego ekranu dotykowego.

Panel zastępuje wiele mechanicznych regulatorów spotykanych w prostszych maszynach.

Dzięki temu operator może z jednego miejsca kontrolować zarówno pracę stołu, jak i wózka PRE-STRETCH.

Cyfrowe ustawienia obejmują również liczbę owinięć i parametry ruchu.

Ponadto maszyna posiada:

• licznik cykli,
• ręczny tryb sterowania,
• funkcje ustawiania procesu,
• regulację parametrów poszczególnych faz owijania.

Ręczny tryb jest przydatny podczas przygotowania stanowiska, wymiany folii lub wykonywania określonych czynności obsługowych.

W efekcie Slim Wrap 2020B łączy prostą zasadę działania owijarki stołowej z bardziej rozbudowanym elektronicznym sterowaniem.

Stół Ø1650 mm i palety do 1000 × 1200 mm

Standardowa średnica stołu wynosi:

1650 mm.

Producent podaje maksymalne wymiary podstawy obsługiwanego produktu:

1000 × 1200 mm.

Dzięki temu urządzenie odpowiada wielu popularnym paletom wykorzystywanym w logistyce i produkcji.

Maksymalna użyteczna wysokość wynosi:

2200 mm.

Z kolei maksymalna masa produktu według aktualnej karty na stronie modelu to:

1200 kg.

Przed uruchomieniem należy zwrócić uwagę nie tylko na całkowitą masę, ale również na rozmieszczenie środka ciężkości.

Paleta obraca się podczas procesu, dlatego produkt powinien być ustawiony stabilnie.

Ponadto ładunek nie powinien wystawać poza dopuszczalny obrys w sposób powodujący kolizję z kolumną lub otoczeniem.

W efekcie największy rzeczywisty produkt powinien zostać uwzględniony już podczas planowania stanowiska.

Prędkość stołu i płynny start

Oficjalna tabela parametrów dla Slim Wrap 2020B podaje prędkość:

0–10 obr./min.

Dzięki regulacji można dopasować ruch do stabilności produktu.

Niższa prędkość może być właściwa dla:

• bardzo wysokich palet,
• lekkich kartonów,
• produktów o wysokim środku ciężkości,
• niestabilnych warstw.

Z kolei bardziej zwarte jednostki mogą pozwalać na szybszy cykl.

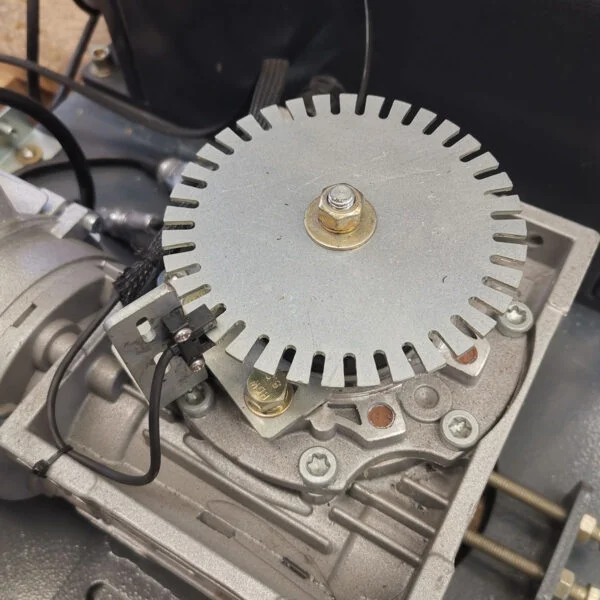

Ponadto napęd wykorzystuje falownik zapewniający:

• progresywny start,
• indeksowane zatrzymanie stołu.

Łagodniejsze rozpędzanie ogranicza gwałtowne obciążenie palety w pierwszej fazie.

Natomiast indeksowane zatrzymanie pozwala zakończyć obrót w przewidywalnym położeniu.

W efekcie operator może łatwiej przejść do zdjęcia zabezpieczonej palety.

Automatyczne wykrywanie wysokości palety

Slim Wrap 2020B posiada standardową fotokomórkę służącą do wykrywania wysokości produktu.

Dzięki temu wózek może rozpoznać górną krawędź palety podczas przemieszczania się wzdłuż kolumny.

W efekcie maszyna nie musi być za każdym razem ręcznie programowana dla dokładnej wysokości aktualnego ładunku.

Ponadto możliwa jest cyfrowa regulacja parametru związanego z wysunięciem folii ponad górną krawędź.

Może to być przydatne, jeżeli folia ma częściowo objąć górną część produktu albo współpracować z arkuszem ochronnym.

Dzięki temu system dostosowuje przebieg cyklu do rzeczywistej wysokości palety.

Parametry folii stretch

Owijarka korzysta z przemysłowej folii stretch o szerokości:

500 mm.

Maksymalna średnica zewnętrzna rolki wynosi:

280 mm.

Średnica wewnętrzna tulei:

76 mm.

Maksymalna masa rolki:

16 kg.

Oficjalna karta techniczna udostępniana przez producenta podaje również grubość folii:

12–35 µm.

Dzięki temu urządzenie może współpracować z szerokim zakresem folii maszynowych.

Jednocześnie w przypadku PRE-STRETCH do 400% szczególnie ważne jest dobranie materiału o odpowiednich właściwościach rozciągania.

Nie każda folia zachowuje się identycznie przy wysokim poziomie wstępnego rozciągu.

Dlatego parametry wózka powinny zostać dobrane do konkretnego materiału, a nie ustawione wyłącznie na podstawie maksymalnej wartości procentowej.

W efekcie prawidłowa konfiguracja pozwala połączyć oszczędność materiału z odpowiednią stabilizacją palety.

Konstrukcja, bezpieczeństwo i instalacja

Slim Wrap 2020B posiada konstrukcję wykonaną z malowanej blachy stalowej.

Kolumna jest zamocowana przegubowo przy podstawie, dzięki czemu może zostać złożona na potrzeby transportu i później ustawiona podczas instalacji.

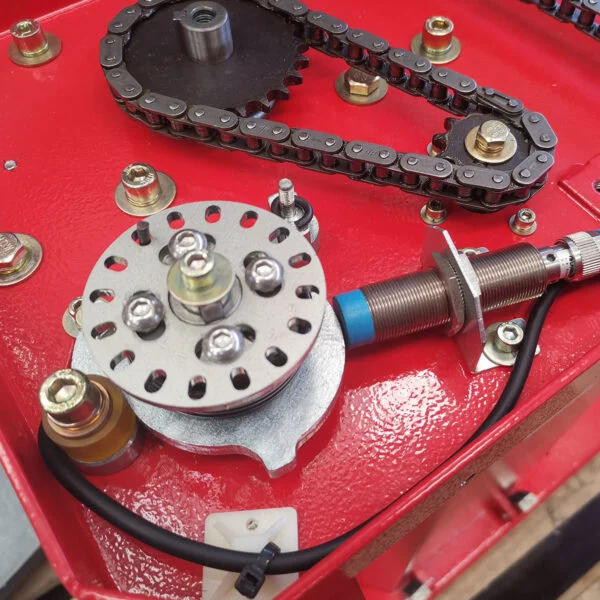

Wózek folii porusza się za pomocą układu łańcuchowego.

Ponadto maszyna posiada rozwiązania bezpieczeństwa zgodne z deklaracją producenta, w tym:

• wyłącznik awaryjny,
• przycisk resetowania,
• sygnał dźwiękowy i świetlny przy rozpoczęciu cyklu,
• progresywny start stołu.

Zasilanie wynosi:

220 V, 1 faza, 50/60 Hz.

Moc zainstalowana:

1,40 kW.

Według aktualnej strony produktu wymiary urządzenia wynoszą:

3130 × 2410 × 2410 mm.

Aktualnie podawana masa:

480 kg.

Dzięki jednofazowemu zasilaniu przygotowanie przyłącza może być prostsze niż w przypadku dużych przemysłowych owijarek zasilanych trójfazowo.

Jednocześnie należy zapewnić odpowiednią przestrzeń nie tylko dla samej maszyny, ale również dla manewrowania paletą na rampie.

Dane techniczne owijarki Slim Wrap 2020B

Gdzie sprawdzi się owijarka Slim Wrap 2020B?

Owijarka Slim Wrap 2020B szczególnie dobrze sprawdzi się w zakładach, w których palety są przemieszczane ręcznymi wózkami paletowymi.

Niski stół 31 mm oraz dostęp 270° ograniczają problem charakterystyczny dla klasycznych owijarek stołowych – konieczność wjeżdżania na wysoką konstrukcję po długiej rampie ustawionej tylko z jednej strony.

Dlatego urządzenie może znaleźć zastosowanie w:

• magazynach,
• centrach logistycznych,
• centrach dystrybucyjnych,
• strefach wysyłkowych,
• zakładach produkcyjnych,
• hurtowniach,
• małych i średnich centrach kompletacji,
• procesach wykorzystujących palety do 1000 × 1200 mm.

Model 2020B jest szczególnie interesujący tam, gdzie istotna jest również kontrola zużycia folii. Podwójnie motoryzowany PRE-STRETCH 0–400% umożliwia dokładniejsze dopasowanie procesu niż w prostych systemach z hamulcem mechanicznym.

Ponadto osiem programów pozwala przygotować osobne ustawienia dla regularnie występujących produktów.

W efekcie maszyna łączy wygodny dostęp ręcznym paleciakiem, rozbudowane sterowanie folią oraz powtarzalny półautomatyczny proces owijania.

Najważniejsze zalety owijarki Slim Wrap 2020B

• półautomatyczne owijanie palet folią stretch,
• niskoprofilowy stół o wysokości tylko 31 mm,
• system ramp umożliwiający dostęp w zakresie 270°,
• wygodne wprowadzanie palet ręcznym wózkiem paletowym,
• stół obrotowy Ø1650 mm,
• palety do 1000 × 1200 mm,
• maksymalna wysokość ładunku 2200 mm,
• maksymalna masa palety 1200 kg,
• podwójnie motoryzowany system PRE-STRETCH,
• cyfrowa regulacja wstępnego rozciągu 0–400%,
• możliwość optymalizacji zużycia folii,
• kolorowy ekran dotykowy 7,2″,
• osiem programowalnych cykli,
• regulacja owinięć dolnych i górnych,
• cykl góra–dół i tylko w górę,
• programowane wzmocnienie wybranej strefy,
• cykl współpracujący z arkuszem górnym,
• automatyczne wykrywanie wysokości fotokomórką,
• soft start i indeksowane zatrzymanie stołu,
• ręczny tryb sterowania,
• licznik cykli,
• jednofazowe zasilanie 220 V,
• folia o szerokości 500 mm,
• rolki do Ø280 mm i 16 kg,
• przemysłowa stalowa konstrukcja,
• składana kolumna ułatwiająca transport i instalację.
